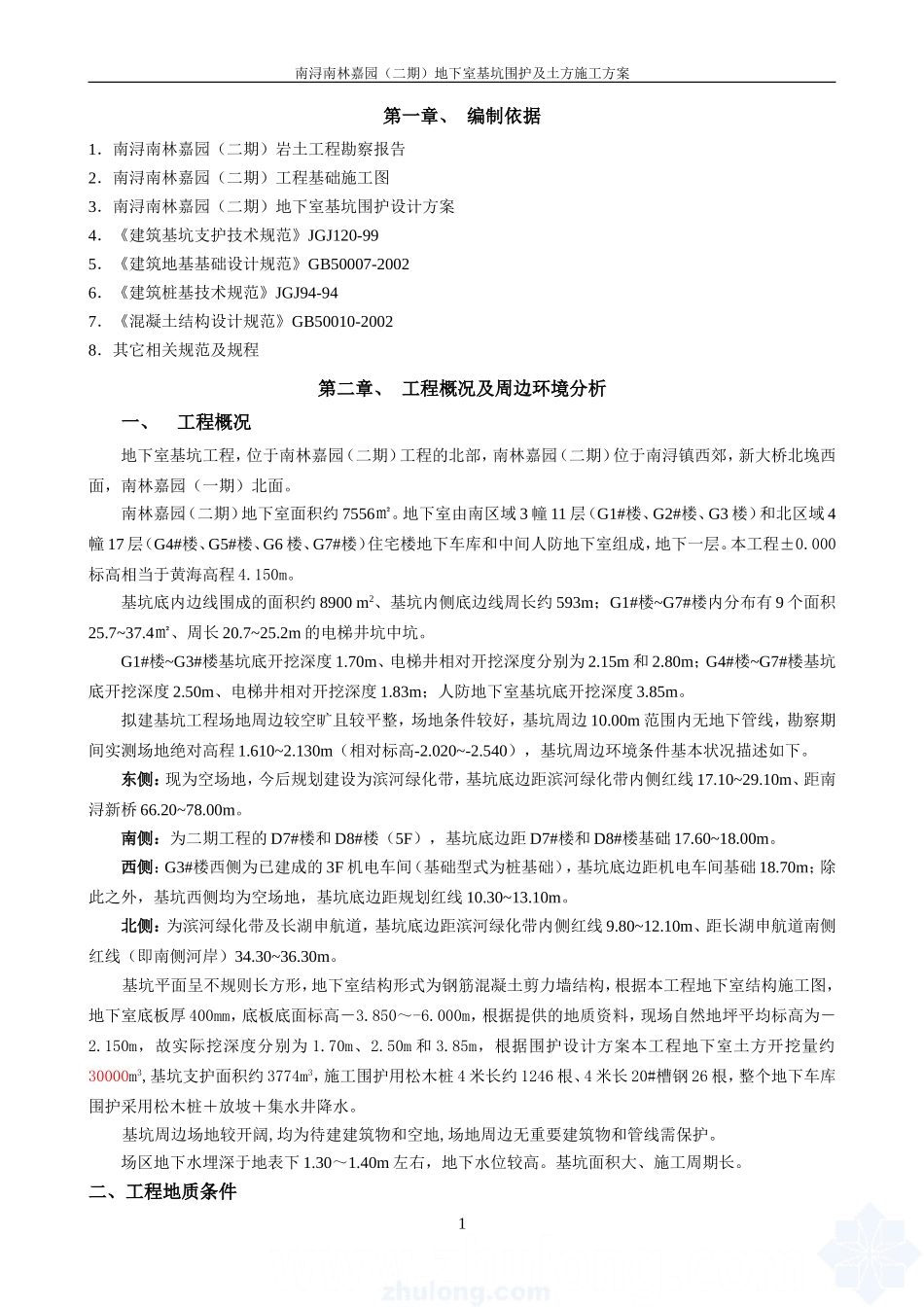

南浔南林嘉园（二期）地下室基坑围护及土方施工方案第一章、编制依据1．南浔南林嘉园（二期）岩土工程勘察报告2．南浔南林嘉园（二期）工程基础施工图3．南浔南林嘉园（二期）地下室基坑围护设计方案4．《建筑基坑支护技术规范》JGJ120-995．《建筑地基基础设计规范》GB50007-20026．《建筑桩基技术规范》JGJ94-947．《混凝土结构设计规范》GB50010-20028．其它相关规范及规程第二章、工程概况及周边环境分析一、工程概况地下室基坑工程，位于南林嘉园（二期）工程的北部，南林嘉园（二期）位于南浔镇西郊，新大桥北堍西面，南林嘉园（一期）北面。南林嘉园（二期）地下室面积约7556㎡。地下室由南区域3幢11层（G1#楼、G2#楼、G3楼）和北区域4幢17层（G4#楼、G5#楼、G6楼、G7#楼）住宅楼地下车库和中间人防地下室组成，地下一层。本工程±0.000标高相当于黄海高程4.150m。基坑底内边线围成的面积约8900m2、基坑内侧底边线周长约593m；G1#楼~G7#楼内分布有9个面积25.7~37.4㎡、周长20.7~25.2m的电梯井坑中坑。G1#楼~G3#楼基坑底开挖深度1.70m、电梯井相对开挖深度分别为2.15m和2.80m；G4#楼~G7#楼基坑底开挖深度2.50m、电梯井相对开挖深度1.83m；人防地下室基坑底开挖深度3.85m。拟建基坑工程场地周边较空旷且较平整，场地条件较好，基坑周边10.00m范围内无地下管线，勘察期间实测场地绝对高程1.610~2.130m（相对标高-2.020~-2.540），基坑周边环境条件基本状况描述如下。东侧：现为空场地，今后规划建设为滨河绿化带，基坑底边距滨河绿化带内侧红线17.10~29.10m、距南浔新桥66.20~78.00m。南侧：为二期工程的D7#楼和D8#楼（5F），基坑底边距D7#楼和D8#楼基础17.60~18.00m。西侧：G3#楼西侧为已建成的3F机电车间（基础型式为桩基础），基坑底边距机电车间基础18.70m；除此之外，基坑西侧均为空场地，基坑底边距规划红线10.30~13.10m。北侧：为滨河绿化带及长湖申航道，基坑底边距滨河绿化带内侧红线9.80~12.10m、距长湖申航道南侧红线（即南侧河岸）34.30~36.30m。基坑平面呈不规则长方形，地下室结构形式为钢筋混凝土剪力墙结构，根据本工程地下室结构施工图，地下室底板厚400mm，底板底面标高－3.850～-6.000m，根据提供的地质资料，现场自然地坪平均标高为－2.150m，故实际挖深度分别为1.70m、2.50m和3.85m，根据围护设计方案本工程地下室土方开挖量约30000m3,基坑支护面积约3774m3，施工围护用松木桩4米长约1246根、4米长20#槽钢26根，整个地下车库围护采用松木桩＋放坡＋集水井降水。基坑周边场地较开阔,均为待建建筑物和空地,场地周边无重要建筑物和管线需保护。场区地下水埋深于地表下1.30～1.40m左右，地下水位较高。基坑面积大、施工周期长。二、工程地质条件1南浔南林嘉园（二期）地下室基坑围护及土方施工方案1）场地岩土工程地质条件岩土工程勘察报告将勘察深度范围内的岩土层划分为12个工程地质单元层，17个工程地质单元亚层，基坑支护设计时涉及的岩土层描述如下：①1层：杂填土层厚0.40～1.40米，层底高程0.65～1.65米。褐黄色，松散，以矿渣为主，含大量石块，最大石块直径大于50厘米，局部位置为素填土。①2层：淤（塘）泥层厚0.30～0.70米，层底高程0.78～1.26米。黑灰色，流塑，主要分布于场地东北侧未回填位置，系耕土经长期水泡及动物搅动而形成（该场地原为养鸭场）。见于Z8、Z9、Z17、Z18孔。②层：粉土层厚0.80～2.80米，层底高程-1.72～0.39米。灰黄色，稍密，含砂质、铁质。摇震反应迅速，无光泽，干强度低，低韧性。静探曲线呈峰状。③层：淤泥质粘土层厚0.30～2.30米，层底高程-1.31～2.47米。灰色，流塑。含少量砂质、有机质。高压缩性，摇震反应无，无光泽，干强度中等，中等韧性。静探曲线低平。力学性质差。④层：粘土层厚1.30～4.00米，层底高程-3.26～-5.52米。灰黄色，可塑，含铁锰质结核。摇震反应无，切面光滑，干强度高，高韧性，静探曲线呈圆峰状。⑤层：粉质粘土层厚0.60～3.40米，层底高程-4.62～-8.46米。灰黄色，软可塑，含铁质、砂质。摇震反应无，无光泽，干强度中等，中等韧性静探曲线呈小峰状。⑥1层：粉土层厚1.90～6.80米，层底高...
