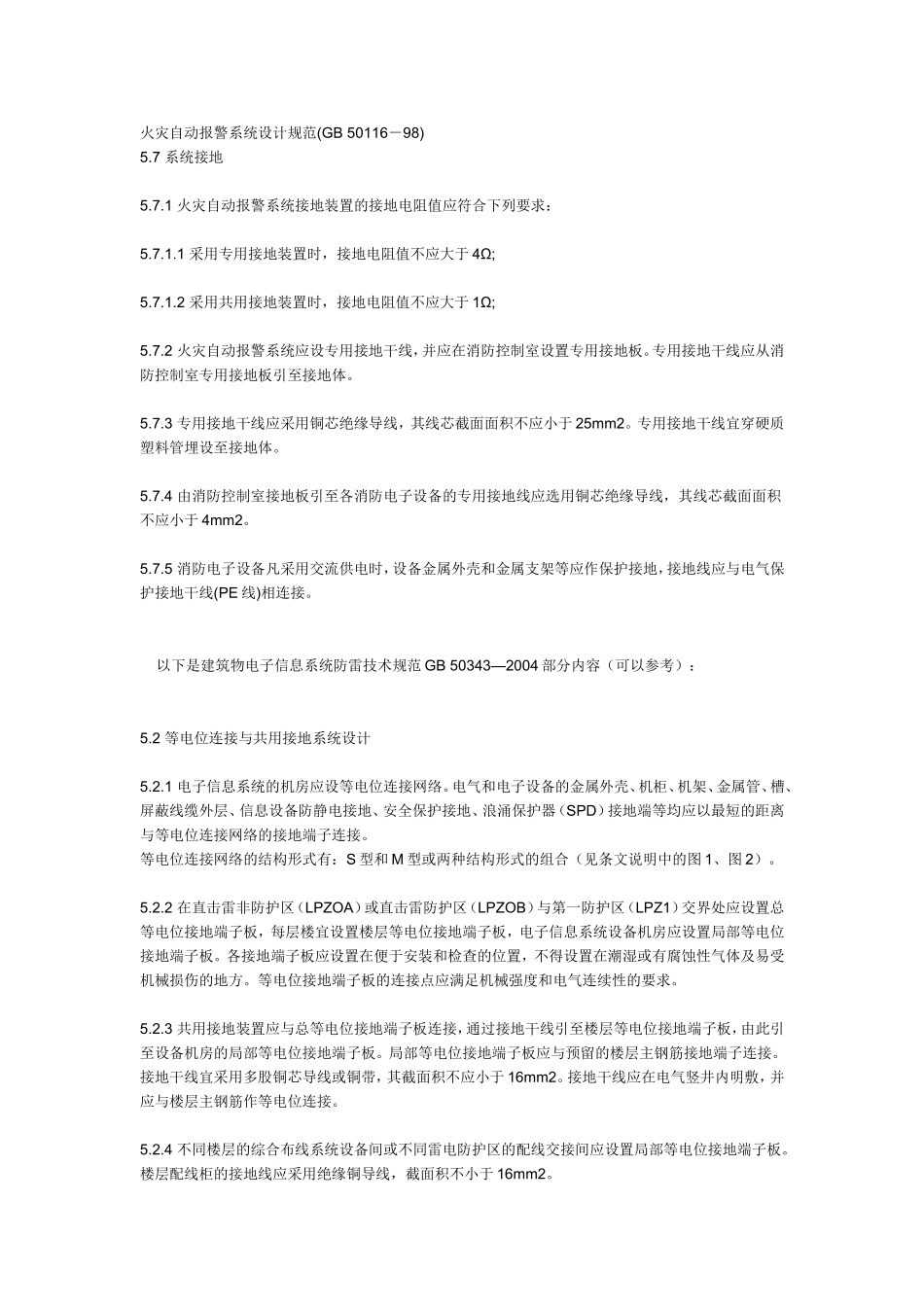

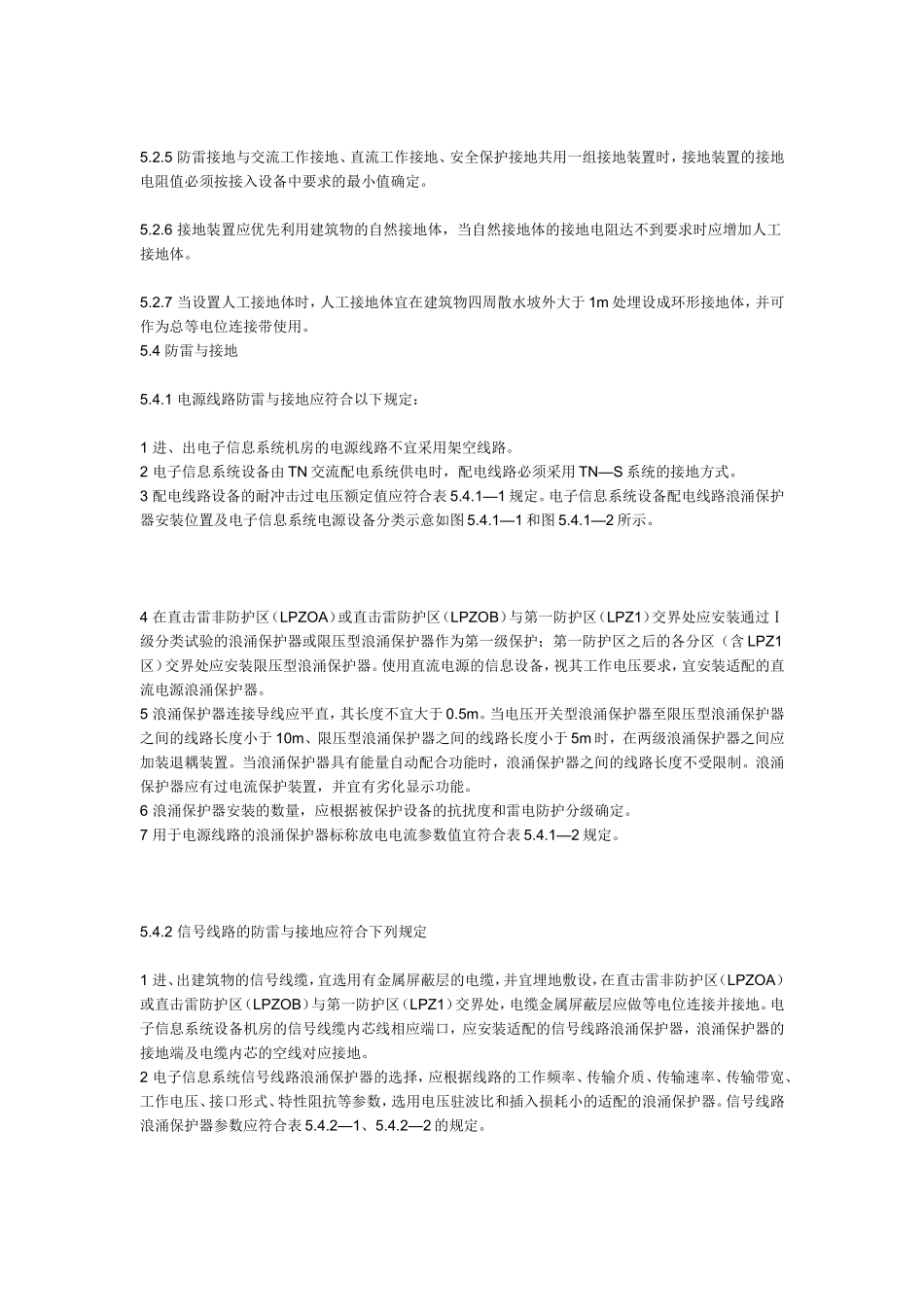

火灾自动报警系统设计规范(GB50116－98)5.7系统接地5.7.1火灾自动报警系统接地装置的接地电阻值应符合下列要求：5.7.1.1采用专用接地装置时，接地电阻值不应大于4Ω;5.7.1.2采用共用接地装置时，接地电阻值不应大于1Ω;5.7.2火灾自动报警系统应设专用接地干线，并应在消防控制室设置专用接地板。专用接地干线应从消防控制室专用接地板引至接地体。5.7.3专用接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2。专用接地干线宜穿硬质塑料管埋设至接地体。5.7.4由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm2。5.7.5消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线(PE线)相连接。以下是建筑物电子信息系统防雷技术规范GB50343—2004部分内容（可以参考）：5.2等电位连接与共用接地系统设计5.2.1电子信息系统的机房应设等电位连接网络。电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接。等电位连接网络的结构形式有：S型和M型或两种结构形式的组合（见条文说明中的图1、图2）。5.2.2在直击雷非防护区（LPZOA）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应设置总等电位接地端子板，每层楼宜设置楼层等电位接地端子板，电子信息系统设备机房应设置局部等电位接地端子板。各接地端子板应设置在便于安装和检查的位置，不得设置在潮湿或有腐蚀性气体及易受机械损伤的地方。等电位接地端子板的连接点应满足机械强度和电气连续性的要求。5.2.3共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。局部等电位接地端子板应与预留的楼层主钢筋接地端子连接。接地干线宜采用多股铜芯导线或铜带，其截面积不应小于16mm2。接地干线应在电气竖井内明敷，并应与楼层主钢筋作等电位连接。5.2.4不同楼层的综合布线系统设备间或不同雷电防护区的配线交接间应设置局部等电位接地端子板。楼层配线柜的接地线应采用绝缘铜导线，截面积不小于16mm2。5.2.5防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。5.2.6接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。5.2.7当设置人工接地体时，人工接地体宜在建筑物四周散水坡外大于1m处埋设成环形接地体，并可作为总等电位连接带使用。5.4防雷与接地5.4.1电源线路防雷与接地应符合以下规定：1进、出电子信息系统机房的电源线路不宜采用架空线路。2电子信息系统设备由TN交流配电系统供电时，配电线路必须采用TN—S系统的接地方式。3配电线路设备的耐冲击过电压额定值应符合表5.4.1—1规定。电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意如图5.4.1—1和图5.4.1—2所示。4在直击雷非防护区（LPZOA）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。5浪涌保护器连接导线应平直，其长度不宜大于0.5m。当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。浪涌保护器应有过电流保护装置，并宜有劣化显示功能。6浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。7用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1—2规定。5.4.2信号线路的防雷与接地应符合下列规定1进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（L...
