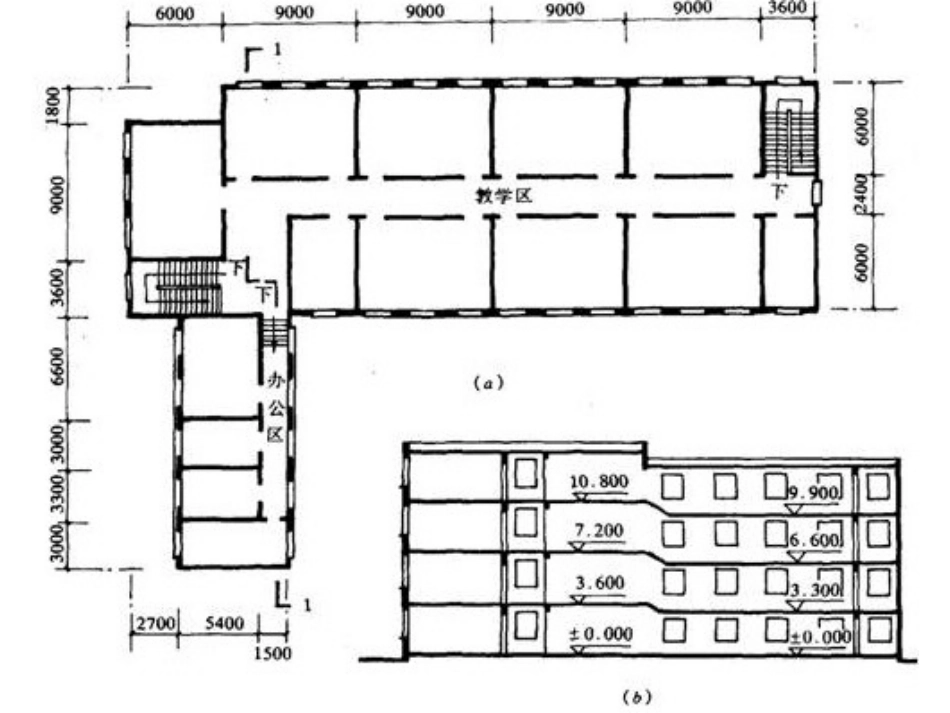

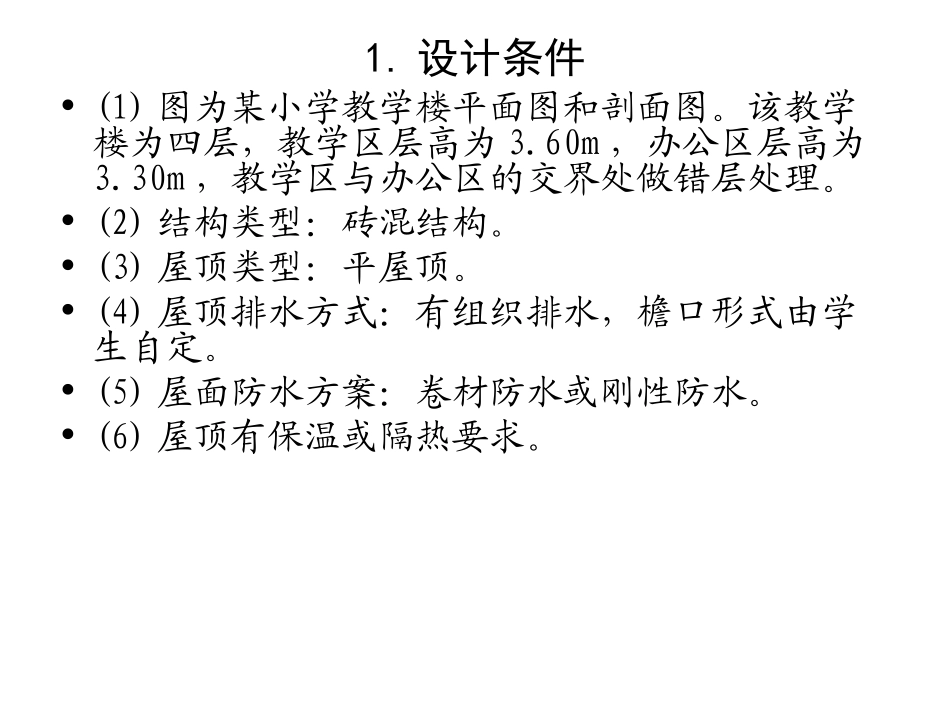

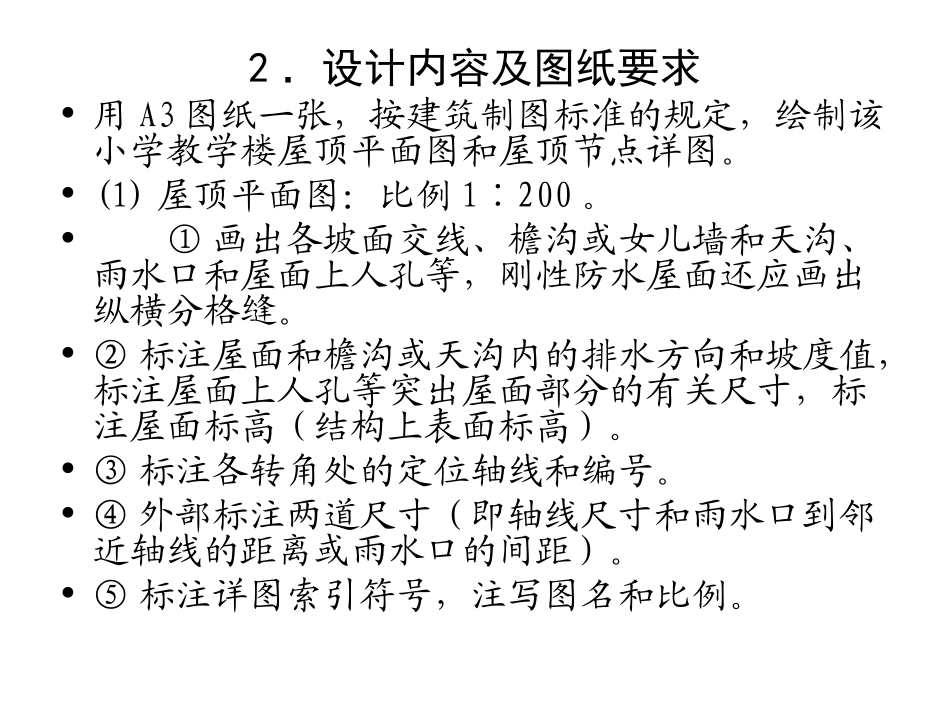

1.设计条件•(1)图为某小学教学楼平面图和剖面图。该教学楼为四层，教学区层高为3.60m，办公区层高为3.30m，教学区与办公区的交界处做错层处理。•(2)结构类型：砖混结构。•(3)屋顶类型：平屋顶。•(4)屋顶排水方式：有组织排水，檐口形式由学生自定。•(5)屋面防水方案：卷材防水或刚性防水。•(6)屋顶有保温或隔热要求。2．设计内容及图纸要求•用A3图纸一张，按建筑制图标准的规定，绘制该小学教学楼屋顶平面图和屋顶节点详图。•(1)屋顶平面图：比例1∶200。•①画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等，刚性防水屋面还应画出纵横分格缝。•②标注屋面和檐沟或天沟内的排水方向和坡度值，标注屋面上人孔等突出屋面部分的有关尺寸，标注屋面标高(结构上表面标高)。•③标注各转角处的定位轴线和编号。•④外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距)。•⑤标注详图索引符号，注写图名和比例。2．设计内容及图纸要求•(2)屋顶节点详图：比例1∶10或1∶20。•①檐口构造：当采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐沟处的防水处理，以及檐沟板与圈梁、墙、屋面板之间的相互关系，标注檐沟尺寸，注明檐沟饰面层的做法和防水层的收头构造做法；•当采用女儿墙外排水或内排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造和天沟形式等，注明女儿墙压顶和泛水的构造做法，标注女儿墙的高度、泛水高度等尺寸；•当采用檐沟女儿墙外排水时要求同上。用多层构造引出线注明屋顶各层做法，标注屋面排水方向和坡度值，标注详图符号和比例，剖切到的部分用材料图例表示。•②泛水构造：画出高低屋面之间的立墙与低屋面交接处的泛水构造，表示清楚泛水构造和屋顶各层构造，注明泛水构造做法，标注有关尺寸，标注详图符号和比例。•③雨水口构造：表示清楚雨水口的形式、雨水口处的防水处理，注明细部做法，标注有关尺寸，标注详图符号和比例。•④刚性防水屋面分格缝构造：若选用刚性防水屋面，则应做分格缝，要表示清楚各部分的构造关系，注明细部做法，标注细部尺寸、标高、详图符号和比例。
