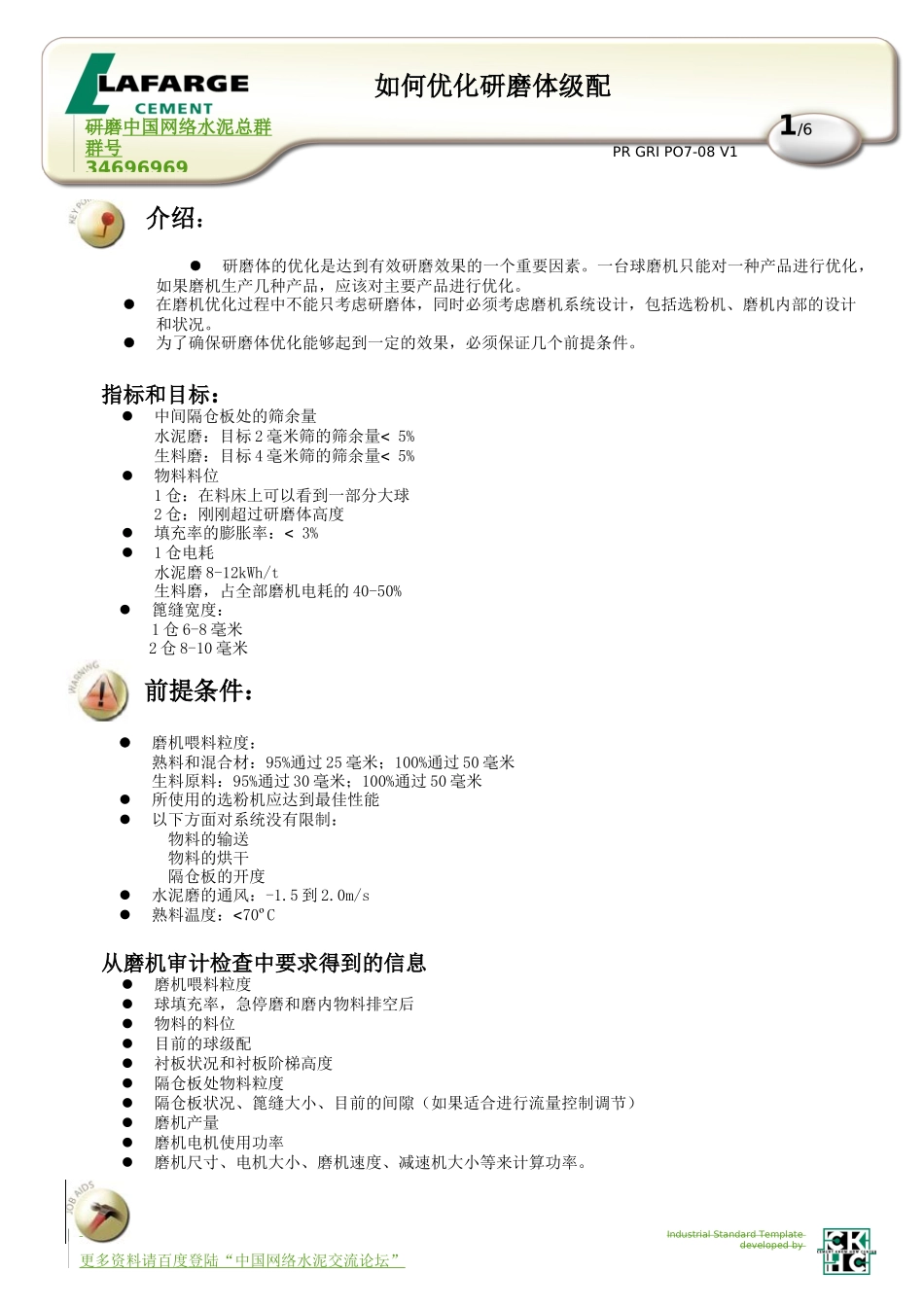

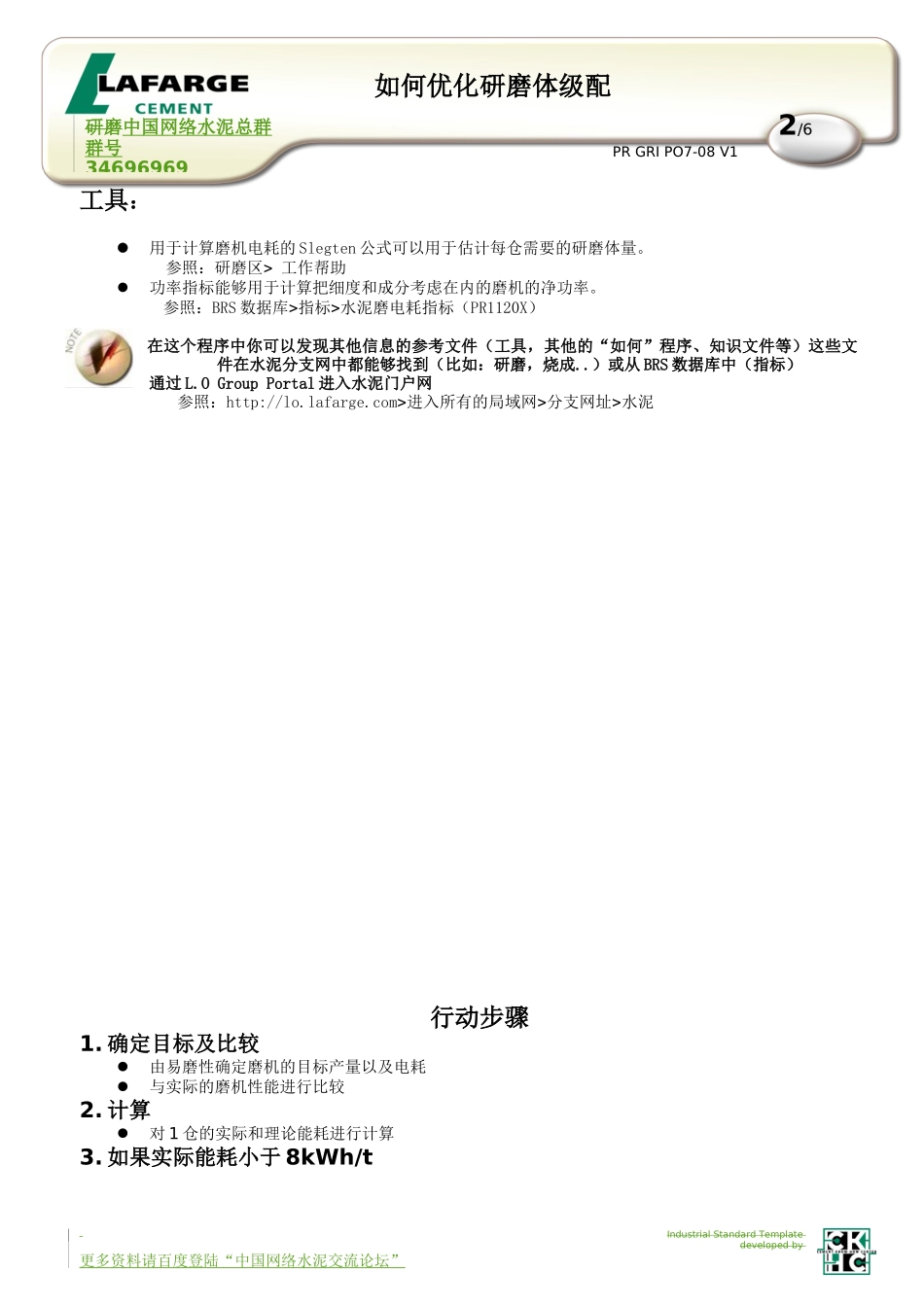

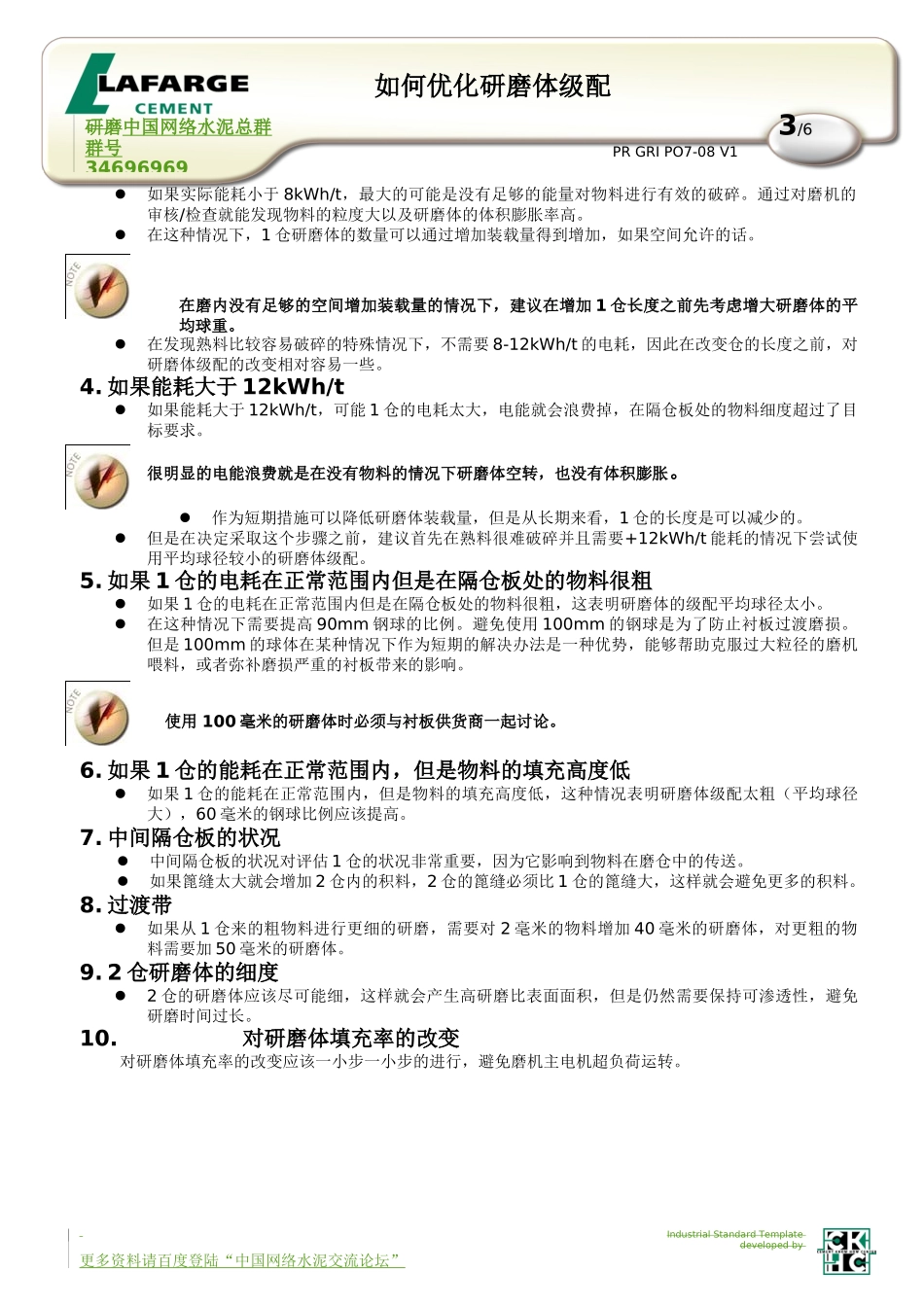

研磨中国网络水泥总群群号34696969如何优化研磨体级配PRGRIPO7-08V11/6介绍：研磨体的优化是达到有效研磨效果的一个重要因素。一台球磨机只能对一种产品进行优化，如果磨机生产几种产品，应该对主要产品进行优化。在磨机优化过程中不能只考虑研磨体，同时必须考虑磨机系统设计，包括选粉机、磨机内部的设计和状况。为了确保研磨体优化能够起到一定的效果，必须保证几个前提条件。指标和目标：中间隔仓板处的筛余量水泥磨：目标2毫米筛的筛余量5%生料磨：目标4毫米筛的筛余量5%物料料位1仓：在料床上可以看到一部分大球2仓：刚刚超过研磨体高度填充率的膨胀率：3%1仓电耗水泥磨8-12kWh/t生料磨，占全部磨机电耗的40-50%篦缝宽度：1仓6-8毫米2仓8-10毫米前提条件：磨机喂料粒度：熟料和混合材：95%通过25毫米；100%通过50毫米生料原料：95%通过30毫米；100%通过50毫米所使用的选粉机应达到最佳性能以下方面对系统没有限制：物料的输送物料的烘干隔仓板的开度水泥磨的通风：-1.5到2.0m/s熟料温度：70ºC从磨机审计检查中要求得到的信息磨机喂料粒度球填充率，急停磨和磨内物料排空后物料的料位目前的球级配衬板状况和衬板阶梯高度隔仓板处物料粒度隔仓板状况、篦缝大小、目前的间隙（如果适合进行流量控制调节）磨机产量磨机电机使用功率磨机尺寸、电机大小、磨机速度、减速机大小等来计算功率。IndustrialStandardTemplatedevelopedby更多资料请百度登陆“中国网络水泥交流论坛”研磨中国网络水泥总群群号34696969如何优化研磨体级配PRGRIPO7-08V12/6工具：用于计算磨机电耗的Slegten公式可以用于估计每仓需要的研磨体量。参照：研磨区工作帮助功率指标能够用于计算把细度和成分考虑在内的磨机的净功率。参照：BRS数据库指标水泥磨电耗指标（PR1120X）在这个程序中你可以发现其他信息的参考文件（工具，其他的“如何”程序、知识文件等）这些文件在水泥分支网中都能够找到（比如：研磨，烧成..）或从BRS数据库中（指标）通过L.OGroupPortal进入水泥门户网参照：http://lo.lafarge.com进入所有的局域网分支网址水泥行动步骤1.确定目标及比较由易磨性确定磨机的目标产量以及电耗与实际的磨机性能进行比较2.计算对1仓的实际和理论能耗进行计算3.如果实际能耗小于8kWh/tIndustrialStandardTemplatedevelopedby更多资料请百度登陆“中国网络水泥交流论坛”研磨中国网络水泥总群群号34696969如何优化研磨体级配PRGRIPO7-08V13/6如果实际能耗小于8kWh/t，最大的可能是没有足够的能量对物料进行有效的破碎。通过对磨机的审核/检查就能发现物料的粒度大以及研磨体的体积膨胀率高。在这种情况下，1仓研磨体的数量可以通过增加装载量得到增加，如果空间允许的话。在磨内没有足够的空间增加装载量的情况下，建议在增加1仓长度之前先考虑增大研磨体的平均球重。在发现熟料比较容易破碎的特殊情况下，不需要8-12kWh/t的电耗，因此在改变仓的长度之前，对研磨体级配的改变相对容易一些。4.如果能耗大于12kWh/t如果能耗大于12kWh/t，可能1仓的电耗太大，电能就会浪费掉，在隔仓板处的物料细度超过了目标要求。很明显的电能浪费就是在没有物料的情况下研磨体空转，也没有体积膨胀。作为短期措施可以降低研磨体装载量，但是从长期来看，1仓的长度是可以减少的。但是在决定采取这个步骤之前，建议首先在熟料很难破碎并且需要+12kWh/t能耗的情况下尝试使用平均球径较小的研磨体级配。5.如果1仓的电耗在正常范围内但是在隔仓板处的物料很粗如果1仓的电耗在正常范围内但是在隔仓板处的物料很粗，这表明研磨体的级配平均球径太小。在这种情况下需要提高90mm钢球的比例。避免使用100mm的钢球是为了防止衬板过渡磨损。但是100mm的球体在某种情况下作为短期的解决办法是一种优势，能够帮助克服过大粒径的磨机喂料，或者弥补磨损严重的衬板带来的影响。使用100毫米的研磨体时必须与衬板供货商一起讨论。6.如果1仓的能耗在正常范围内，但是物料的填充高度低如果1仓的能耗在正常范围内，但是物料的填充高度低，这...
