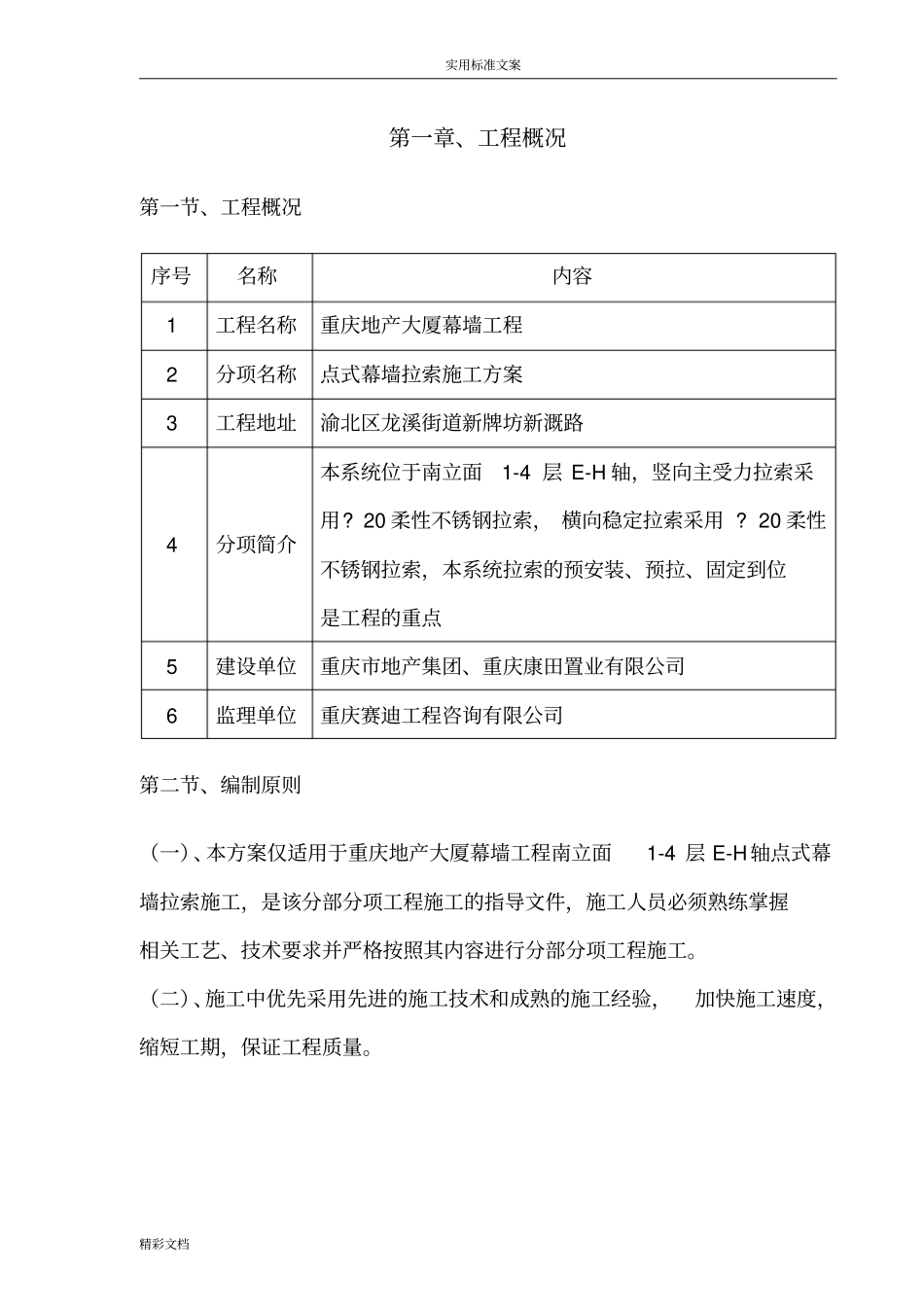

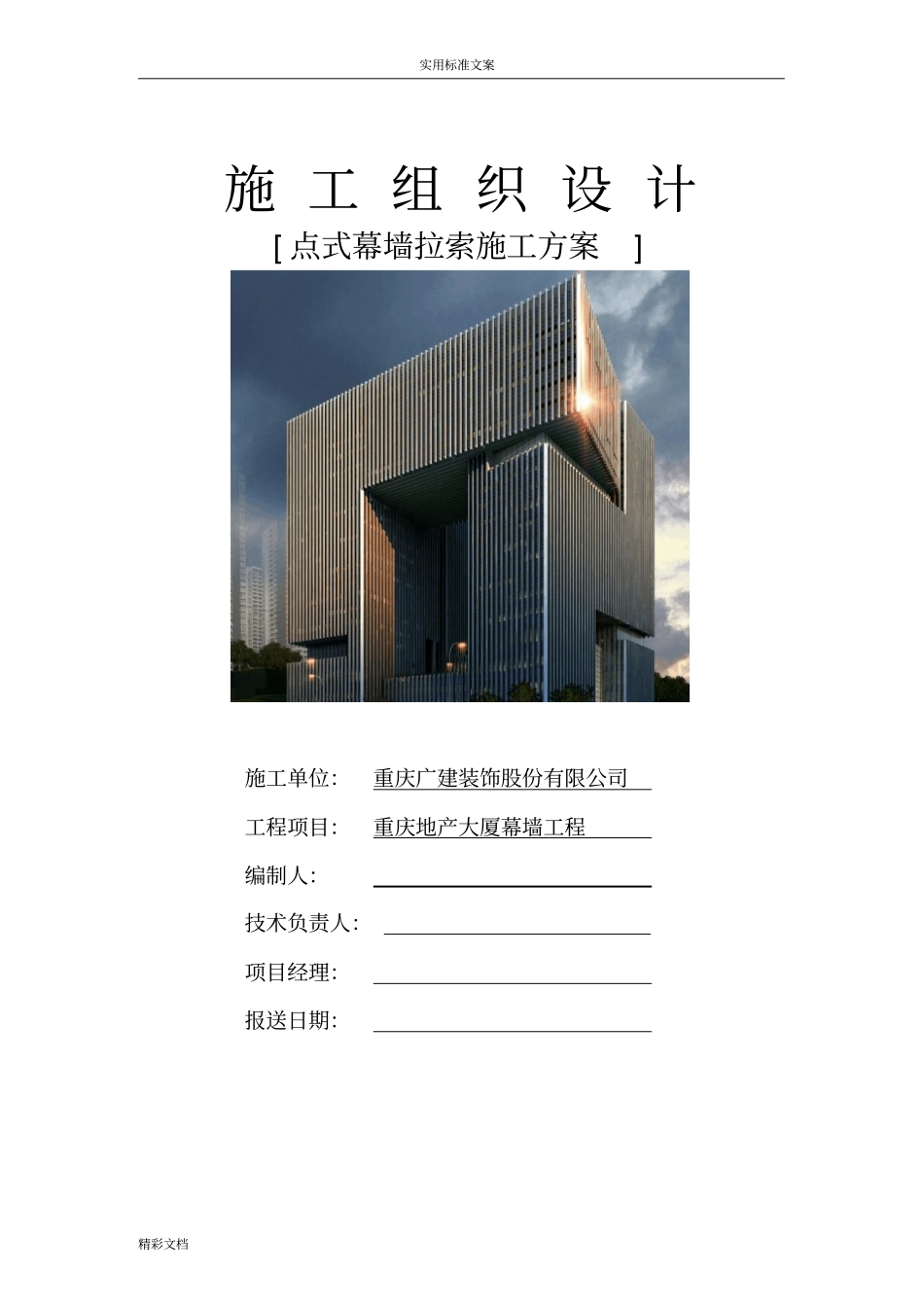

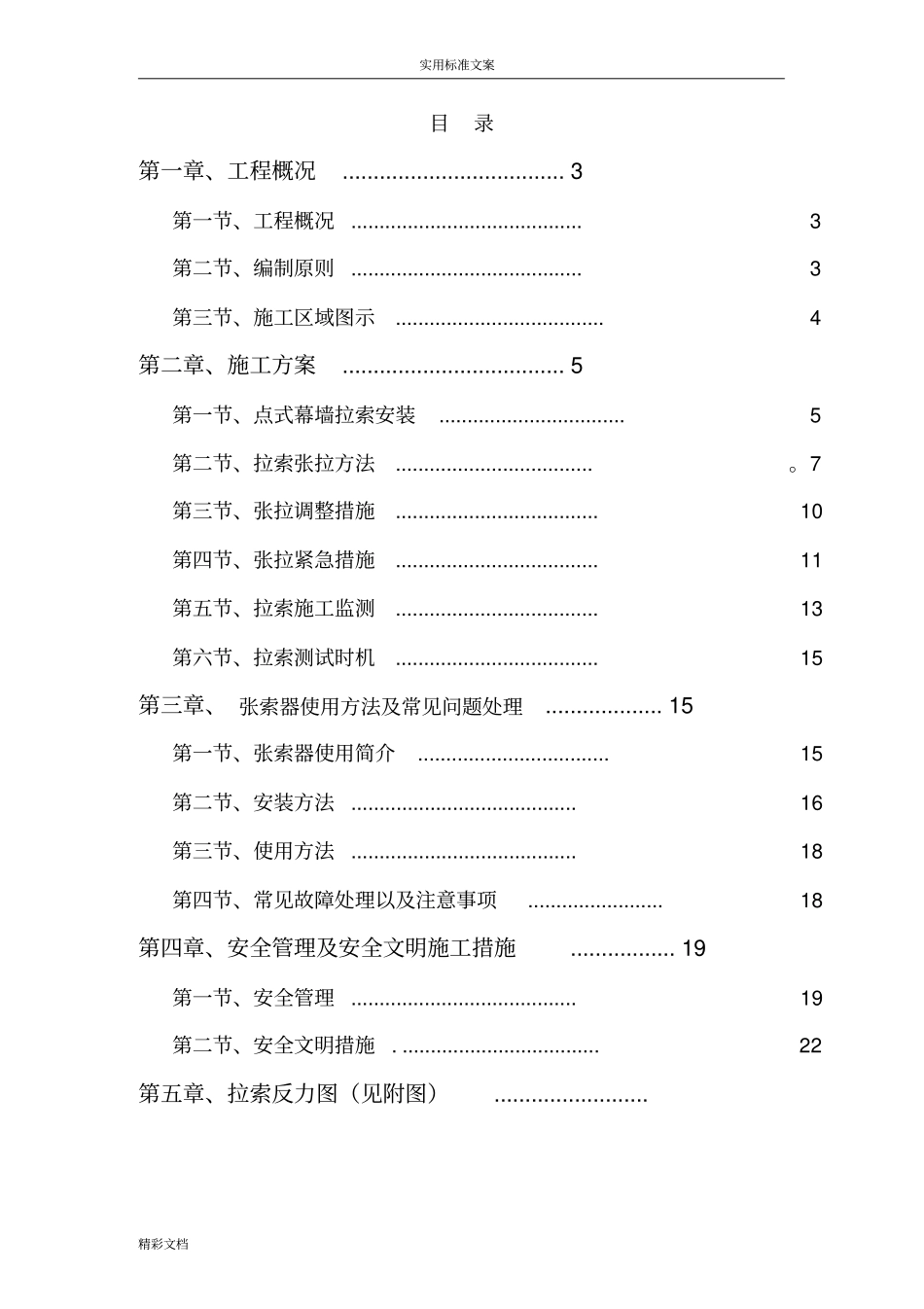

实用标准文案精彩文档施工组织设计[点式幕墙拉索施工方案]施工单位：重庆广建装饰股份有限公司工程项目：重庆地产大厦幕墙工程编制人：技术负责人：项目经理：报送日期：实用标准文案精彩文档目录第一章、工程概况....................................3第一节、工程概况.........................................3第二节、编制原则.........................................3第三节、施工区域图示.....................................4第二章、施工方案....................................5第一节、点式幕墙拉索安装.................................5第二节、拉索张拉方法...................................。7第三节、张拉调整措施....................................10第四节、张拉紧急措施....................................11第五节、拉索施工监测....................................13第六节、拉索测试时机....................................15第三章、张索器使用方法及常见问题处理...................15第一节、张索器使用简介..................................15第二节、安装方法........................................16第三节、使用方法........................................18第四节、常见故障处理以及注意事项........................18第四章、安全管理及安全文明施工措施.................19第一节、安全管理........................................19第二节、安全文明措施....................................22第五章、拉索反力图（见附图）.........................实用标准文案精彩文档第一章、工程概况第一节、工程概况序号名称内容1工程名称重庆地产大厦幕墙工程2分项名称点式幕墙拉索施工方案3工程地址渝北区龙溪街道新牌坊新溉路4分项简介本系统位于南立面1-4层E-H轴，竖向主受力拉索采用?20柔性不锈钢拉索，横向稳定拉索采用?20柔性不锈钢拉索，本系统拉索的预安装、预拉、固定到位是工程的重点5建设单位重庆市地产集团、重庆康田置业有限公司6监理单位重庆赛迪工程咨询有限公司第二节、编制原则（一）、本方案仅适用于重庆地产大厦幕墙工程南立面1-4层E-H轴点式幕墙拉索施工，是该分部分项工程施工的指导文件，施工人员必须熟练掌握相关工艺、技术要求并严格按照其内容进行分部分项工程施工。（二）、施工中优先采用先进的施工技术和成熟的施工经验，加快施工速度，缩短工期，保证工程质量。实用标准文案精彩文档第三节、施工区域图示实用标准文案精彩文档第二章、施工方案第一节、点式幕墙拉索安装(一)放索本工程采用的是Φ20型拉索，最长24米左右，重量较轻。有以下两种方式放索：1采用吊机或卷扬机辅助放索，直接将索吊起。2采用放索盘在地面水平将索放开。(二)导引本工程拉索在钢结构内，采用辅助溜绳导引法进行，用3t卷扬机进行牵引。在与钢结构接触点出，设置临时转向装置，避免拉索与钢结构架的摩擦，从而避免损伤索体。(三)安装索头当上端拉索索头牵引至耳板附近，将索端调节量调至最大，用手拉葫芦调整位置，将索销插上即可。两端索头安装完毕后，进行拉索的预紧。(四)张拉前的准备工作1.技术准备（1）根据钢结构安装方案和拉索施工方案，进行施工过程的精细化分析，掌握施工过程的结构状态和结构特性，为拉索施工提供参数（如拉索施工设计张拉力），为施工监测提供理论参考值，确保施工安全。实用标准文案精彩文档（2）直接与拉索相连的节点，其空间坐标精度需严格控制。节点上与索相连的耳板方向也应严格控制，以免影响拉索施工和结构受力。（3）拉索张拉设备须配套标定，千斤顶和和油压表须每半年配套标定一次，且配套使用。标定须在有资质的试验单位进行。（4）根据标定记录和施工张拉力，计算出相应的油压表值。现场按照油压表读数，精确控制张拉力。2、现场施工准备（1）拉索张拉前主体钢结构应全部安装完全，合为一整体。检查构件之间以及支座是否连接就位，考虑张拉时结构状态是否与计算模型一致，以免引起安全事故。（2）将阻碍结构张拉变形的非结构构件与结构脱离（钢架构安装过程中临时固定点）。...
