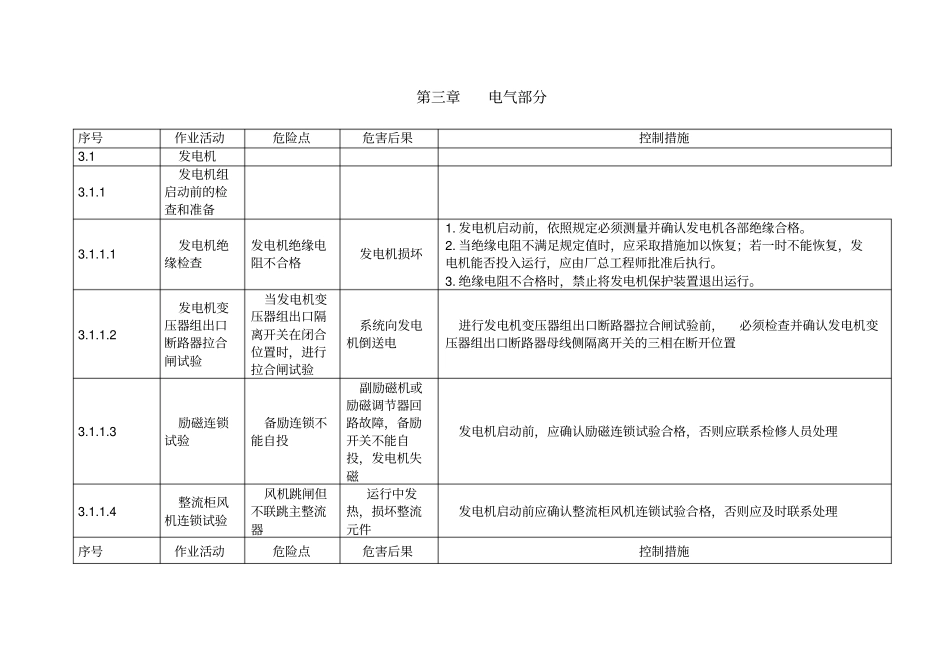

第三章电气部分序号作业活动危险点危害后果控制措施3.1发电机3.1.1发电机组启动前的检查和准备3.1.1.1发电机绝缘检查发电机绝缘电阻不合格发电机损坏1.发电机启动前，依照规定必须测量并确认发电机各部绝缘合格。2.当绝缘电阻不满足规定值时，应采取措施加以恢复；若一时不能恢复，发电机能否投入运行，应由厂总工程师批准后执行。3.绝缘电阻不合格时，禁止将发电机保护装置退出运行。3.1.1.2发电机变压器组出口断路器拉合闸试验当发电机变压器组出口隔离开关在闭合位置时，进行拉合闸试验系统向发电机倒送电进行发电机变压器组出口断路器拉合闸试验前，必须检查并确认发电机变压器组出口断路器母线侧隔离开关的三相在断开位置3.1.1.3励磁连锁试验备励连锁不能自投副励磁机或励磁调节器回路故障，备励开关不能自投，发电机失磁发电机启动前，应确认励磁连锁试验合格，否则应联系检修人员处理3.1.1.4整流柜风机连锁试验风机跳闸但不联跳主整流器运行中发热，损坏整流元件发电机启动前应确认整流柜风机连锁试验合格，否则应及时联系处理序号作业活动危险点危害后果控制措施3.1.2发电机启动过程中的检查碳刷解除不良、跳动或卡涩碳刷冒烟，发电机转子损坏汽轮机低速暖机时，应检查并确认发电机、主励磁机的碳刷在刷握内无卡涩、跳动及其它妨碍运行的情况，否则应及时调整冷却系统未及时投入发电机因温度升高而损坏机组启动前，应检查并确认发电机定子冷却水系统、氢气系统及密封油系统投运正常，各冷却介质应符合规定3.1.3发电机升压操作发电机在低于额定转速时，就将电压升至额定值发电机过电压当发电机转速稳定在额定值后，方可加励磁升压升压过程中发电机TV断线发现“TV断线”信号时，应立即降压，拉开灭磁开关。检查发电机TV一、二次熔断器是否完好，防止因熔丝熔断或接触不良使表计指示失常而造成的误断错判升压速度过快发电机升压过程中应缓慢进行，当电压升至95%UN时，按钮应由“置位”改为“增磁”；在接近额定值时，调整不可过急，以免超过额定值升压时定子三项电流不为零定子绕组可能短路或接地，短路电流时发电机损坏开机前应检查并确认接地开关（地线）在断开位置，发电机绝缘合格若定子电流有显示，说明定子绕组可能短路或接地（或地线未拆除）。此时应立即减负荷到零，拉开灭磁开关进行检查，待故障排除后方可重新升压空载励磁电流大于正常值转子绕组短路，励磁电流过大可能使转子绕组过热，损坏发电机转子1.根据转子绕组匝间短路或在线监测系统，综合判断转子绕组是否短路。2.运行中注意监视发电机温度和转子温度。3.发电机励磁回路过负荷保护应按规定投入序号作业活动危险点危害后果控制措施3.1.4发电机并列操作非同期并网1.系统冲击。2.发电机损坏1.并网前应检查并确认微机同期屏“非同期合闸”连接片已退出，同期闭锁继电器动作正常，发电机无TV断线信号。2.正常情况下采用微机自动准同期方式进行并网，可用同步表监视其合闸过程。合发电机变压器组出口断路器时必须采取“同期合闸”方式，严禁采用“检无压合闸”进行并列操作。3.正常情况下发电机“检无压合闸”连接片应取下或不装，只有在当断路器进行分合闸试验时才允许投入该连接片。4.采用ZZQ-5型自动准同期并网时，只有在同期表指针缓慢顺时针方向匀速旋转时方可按下装置的“启动”按钮。5.对于发电机同期回路、TV及二次回路经过接线改动或设备更换的机组，并网前应该对发电机与系统的相序，核实同期系统的正确性，并做假同期试验6、操作过程中必须严格执行操作票、操作监护和唱票复诵制度。7.汽轮机调速系统不正常时，不允许进行并网操作过励磁温度升高发电机及变压器因过热而损坏1.发电机升压前应检查相应开关位置正确，励磁电流为零。2.确认汽轮机已稳定在额定转速上，防止转子低转速时误将电压升至额定值，使发电机变压器组低频运行造成过励磁。3.升压过程中缓慢进行，接近额定值时，防止调整幅度过大，误加大励磁电流引起过励磁操作过电压发电机变压器组绝缘损坏并网操作前应合上主变压器中性点接地开关序号作业活动危险点危害后果控制措施3.1.5发电机解列灭磁过励磁过电压损坏设备1.发电机变压器组出口...
