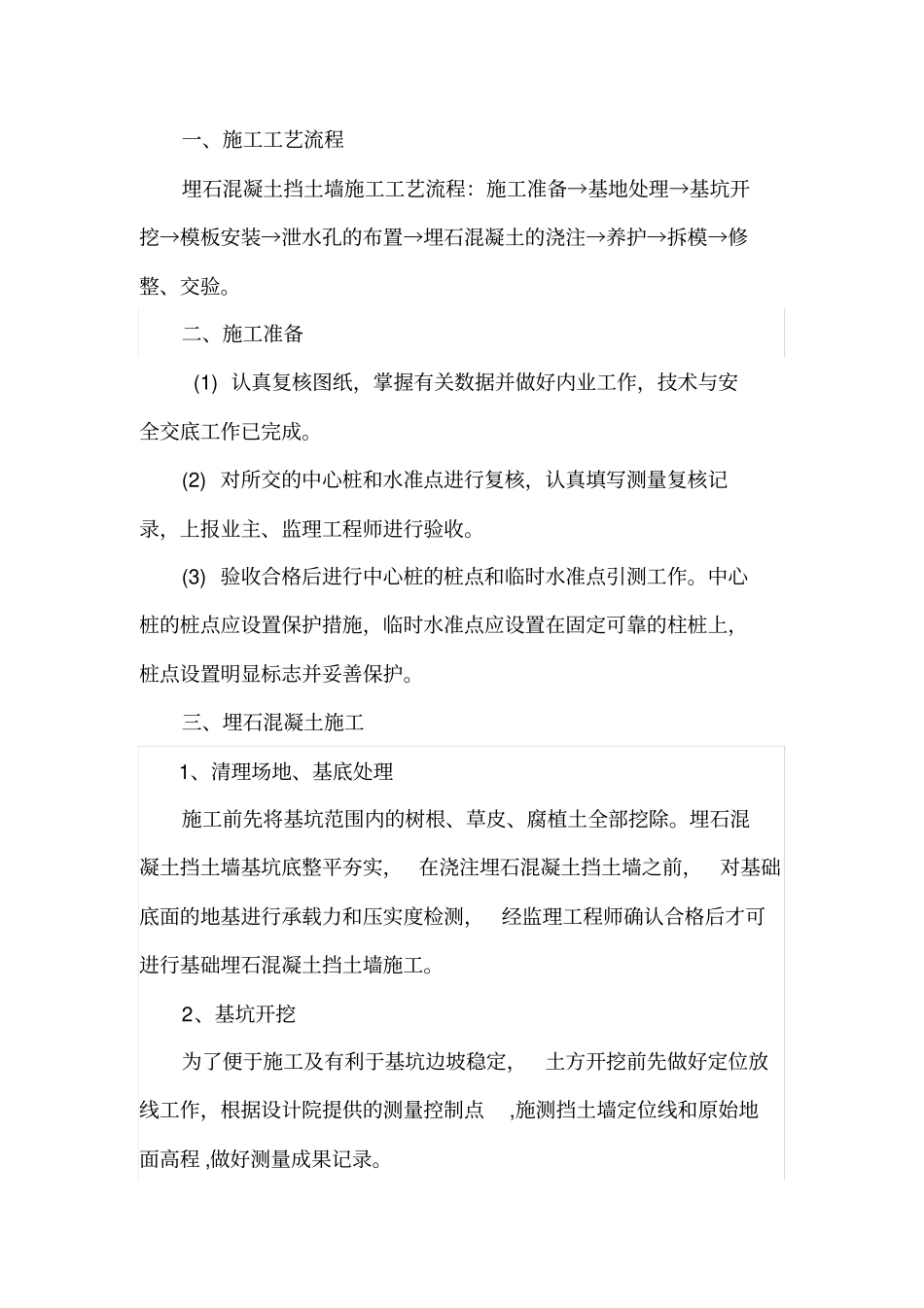

一、施工工艺流程埋石混凝土挡土墙施工工艺流程：施工准备→基地处理→基坑开挖→模板安装→泄水孔的布置→埋石混凝土的浇注→养护→拆模→修整、交验。二、施工准备(1)认真复核图纸，掌握有关数据并做好内业工作，技术与安全交底工作已完成。(2)对所交的中心桩和水准点进行复核，认真填写测量复核记录，上报业主、监理工程师进行验收。(3)验收合格后进行中心桩的桩点和临时水准点引测工作。中心桩的桩点应设置保护措施，临时水准点应设置在固定可靠的柱桩上，桩点设置明显标志并妥善保护。三、埋石混凝土施工1、清理场地、基底处理施工前先将基坑范围内的树根、草皮、腐植土全部挖除。埋石混凝土挡土墙基坑底整平夯实，在浇注埋石混凝土挡土墙之前，对基础底面的地基进行承载力和压实度检测，经监理工程师确认合格后才可进行基础埋石混凝土挡土墙施工。2、基坑开挖为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，根据设计院提供的测量控制点,施测挡土墙定位线和原始地面高程,做好测量成果记录。在基坑开挖期间，设专人检查基坑稳定，发现问题及时处理。土方开挖至距设计标高100-200mm处,停止用挖掘机挖土,采用人工开挖及清底,人工开挖土方运出基坑,坑边不准堆放弃土和其他建筑材料。3、模板制安模板制作模板采用木模，模板在现场制作，木模与混凝土接触的表面应平整、光滑、面上无孔洞。木模的接缝做成平缝，并采取措施防止漏浆。木模的转角处应加嵌条或做成斜角。重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。模板安装将基底按设计要求整平成设计要求的坡度,压实达到设计要求。木模板在安装过程中,两块模板之间不得有缝隙和错位，拼装后用木方条进行固定。模板外设立钢管支撑，防止在浇筑混凝土时模板移位和凸出。在模板两侧对称钻两个孔,用拉杆穿入两个孔加固模板。为便于拉杆的重复利用,在模板之间的拉杆外用UPVC管套住.在拉杆设立处,采用两根钢管并排布置,用蝴蝶扣和螺帽将模板固定死,模板脱模剂应该采用专门的脱模剂,不得采用废机油.模板安装完毕后,对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查,合格后方可浇注混凝土,浇筑时有专人看模，及时纠正模板系统的变形和防止漏浆。4、泄水孔的布置泄水孔的直径为32mm,采用PVC管,泄水管应在埋石混凝土浇注之前,在模板的装配过程中,就固定在模板上.在安装泄水管之前应检查泄水管是否有破裂的现象,发现有破损的现象应及时更换泄水孔。泄水孔沿顶面以下1M开始布设，纵横向的间距为2m,上下交错布置,采用2％-4％的横坡布置,以便于排水畅通。5、埋石混凝土的浇注浇注混凝土前，应对支架、模板和预埋件进行检查，并做好记录，符合设计要求后方可浇注。模板内的杂物、积水应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇注混凝土前，应检查混凝土的均匀性和坍落度。自高处向模板内倾卸混凝土时，为防止混凝土离析，应符合下列规定：1）、从高处直接倾卸时，其自由倾落高度不宜超过2m，以不发生离析为度。2）、当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落；倾落高度超过10m时，应设置减速装置（在串筒的不同高度设多向挡板）。3）、在串筒出料筒下面，混凝土堆积高度不宜超过1m。4）、混凝土按顺序和方向分层浇筑，层厚不超过30cm。采用插入式振动器振捣，振动器移动间距不超过振动器作用半径的1.5倍50cm。并与侧模应保持5-10cm的距离，插入下层混凝土5-10cm，每一处振动完毕后应边振动边徐徐提起振动棒，避免振动棒碰撞模板、拉筋。对每一个振动部位，必须振动到混凝土表面没有明显下降，不再冒气泡，表面呈现平坦、泛浆为止，对混凝土裸露面进行修整、抹平，并加盖防护。5）、在浇注过程中或浇注完成时，如混凝土表面泌水较多，须在不扰动已浇注混凝土的条件下，采取措施将水排除。继续浇注混凝土时，应查明原因，采取措施减少泌水。6）、浇注混凝土期间，应设专人检查支架、模板等稳固情况，当发现有松动、变形、移位时，应及时处理。7）、结构混凝土浇注完成后，对混凝土裸露面应及时进行修整、抹平，待定浆后再抹第二遍并压光或拉毛。当...
