厂房电梯井悬挑脚手架方案VIP免费

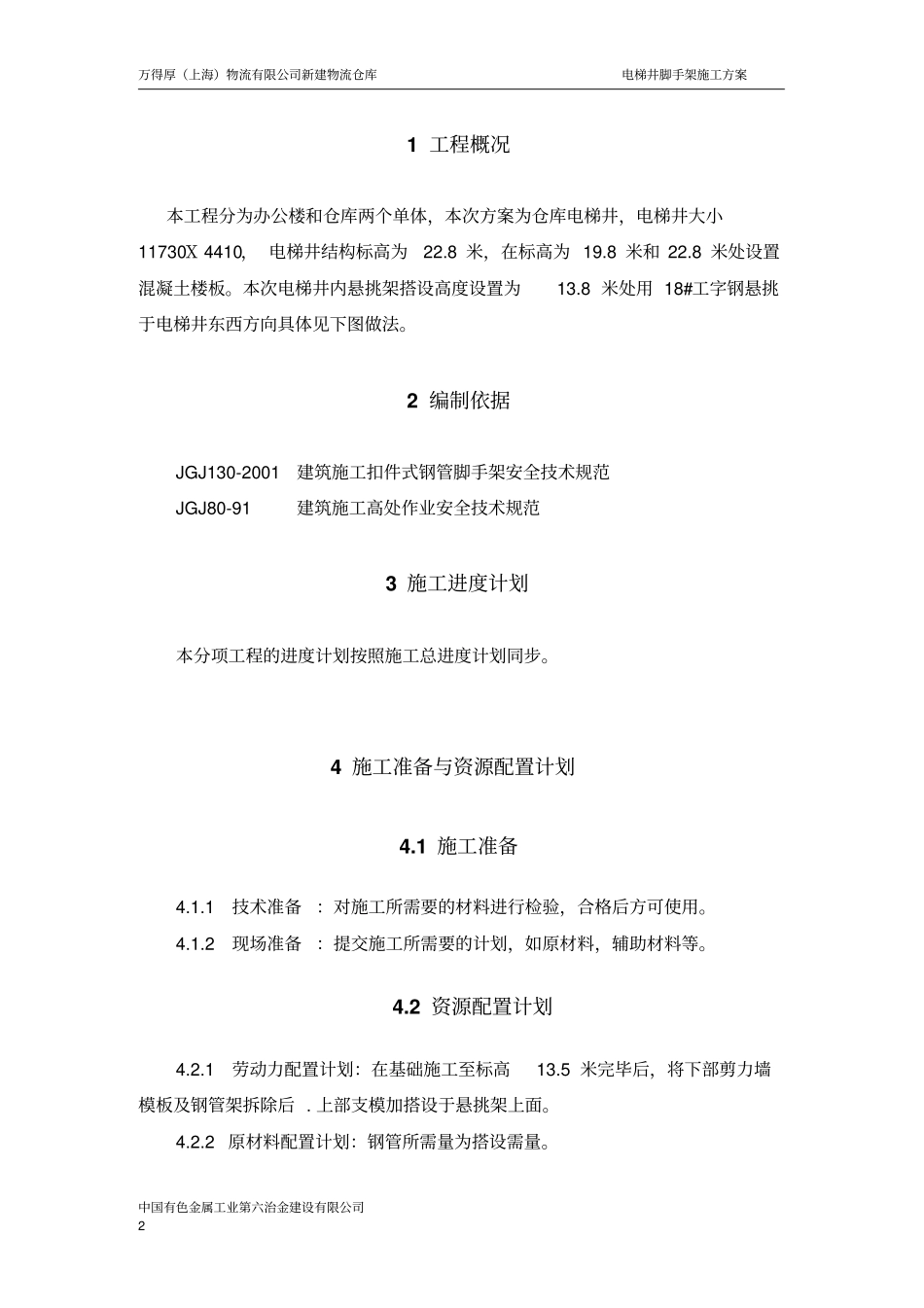

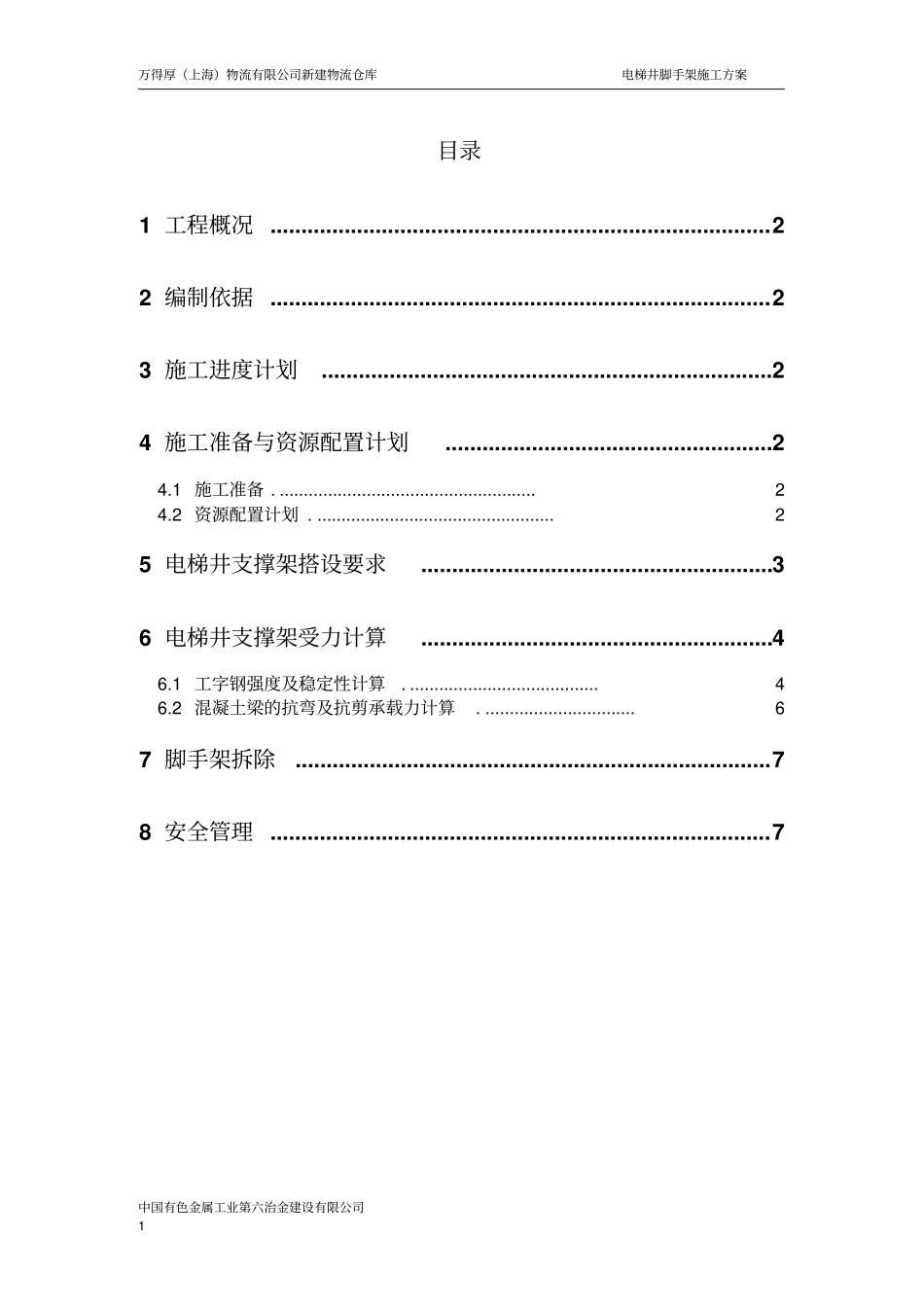

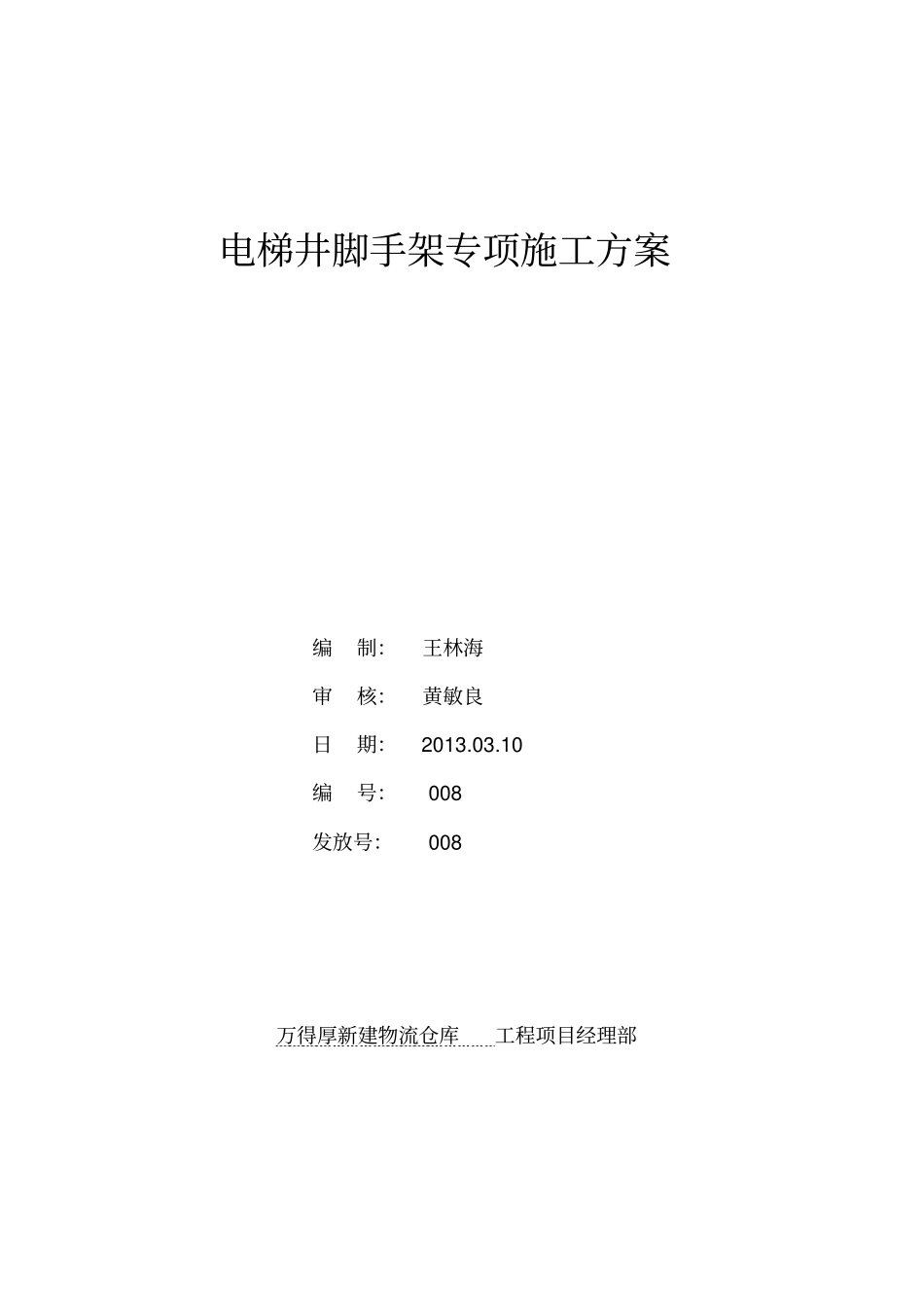

电梯井脚手架专项施工方案编制：王林海审核：黄敏良日期：2013.03.10编号：008发放号：008万得厚新建物流仓库工程项目经理部万得厚（上海）物流有限公司新建物流仓库电梯井脚手架施工方案中国有色金属工业第六治金建设有限公司1目录1工程概况.................................................................................22编制依据.................................................................................23施工进度计划.........................................................................24施工准备与资源配置计划.....................................................24.1施工准备......................................................24.2资源配置计划..................................................25电梯井支撑架搭设要求.........................................................36电梯井支撑架受力计算.........................................................46.1工字钢强度及稳定性计算........................................46.2混凝土梁的抗弯及抗剪承载力计算................................67脚手架拆除.............................................................................78安全管理.................................................................................7万得厚（上海）物流有限公司新建物流仓库电梯井脚手架施工方案中国有色金属工业第六治金建设有限公司21工程概况本工程分为办公楼和仓库两个单体，本次方案为仓库电梯井，电梯井大小11730Χ4410，电梯井结构标高为22.8米，在标高为19.8米和22.8米处设置混凝土楼板。本次电梯井内悬挑架搭设高度设置为13.8米处用18#工字钢悬挑于电梯井东西方向具体见下图做法。2编制依据JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范JGJ80-91建筑施工高处作业安全技术规范3施工进度计划本分项工程的进度计划按照施工总进度计划同步。4施工准备与资源配置计划4.1施工准备4.1.1技术准备：对施工所需要的材料进行检验，合格后方可使用。4.1.2现场准备：提交施工所需要的计划，如原材料，辅助材料等。4.2资源配置计划4.2.1劳动力配置计划：在基础施工至标高13.5米完毕后，将下部剪力墙模板及钢管架拆除后.上部支模加搭设于悬挑架上面。4.2.2原材料配置计划：钢管所需量为搭设需量。万得厚（上海）物流有限公司新建物流仓库电梯井脚手架施工方案中国有色金属工业第六治金建设有限公司35电梯井支撑架搭设要求电梯井模板安装采用大模板拼装施工，工作人员在电梯井操作平台上进行施工，安装时采用塔吊协助安装，然后工人定位安装。电梯井操作平台搭设方法：首先在封模之前在电梯井一片墙体上预留两个10cm×20cm的孔洞（具体留洞见图），待混凝土浇筑完达到一定的强度后将18#工字钢插入预留孔洞中，相当于两条梁，然后在工字钢上竖向焊接2根直径为25的钢筋，用于控制钢管的水平位移，焊接好定位筋后搭设支撑架，支撑架立杆间距2m，扫地杆具体工字钢20cm，纵向水平杆间距50cm，横向水平杆间距1m，横向水平杆两端必须顶在两端在两片墙体上，防止架体晃动造成架体失稳，在水平杆上铺设两层竹笆。万得厚（上海）物流有限公司新建物流仓库电梯井脚手架施工方案中国有色金属工业第六治金建设有限公司46电梯井支撑架受力计算6.1工字钢强度及稳定性计算6.1.1计算公式：（1）受弯的实腹构件，其抗弯强度可按下式计算：（2）受弯的实腹构件，其抗剪强度可按下式计算：（3）当梁上翼缘受有沿腹板平面作用的集中荷载，且该荷载处又未设置支承加劲是时，腹板上计算高度上边缘的局部承压强度，可按下式计算：（4）在最大刚度主平面内受弯的构件，其整体稳定性按下式计算：（5）在两个主平面受弯的工字形截面构件，其整体稳定性按下式计算：式中Mx，My──绕x轴和y轴的弯矩，分别取338N.mm,0N.mm；x,y──截面塑性发展系数，分别取1.05,1.2；Wnx,Wny──对x轴和y轴的净截面抵抗矩,分别18mm3,1.33mm3；V──计算截面沿腹板平面作用的剪力,取V=1330(N)；S──计算剪力处以上...
