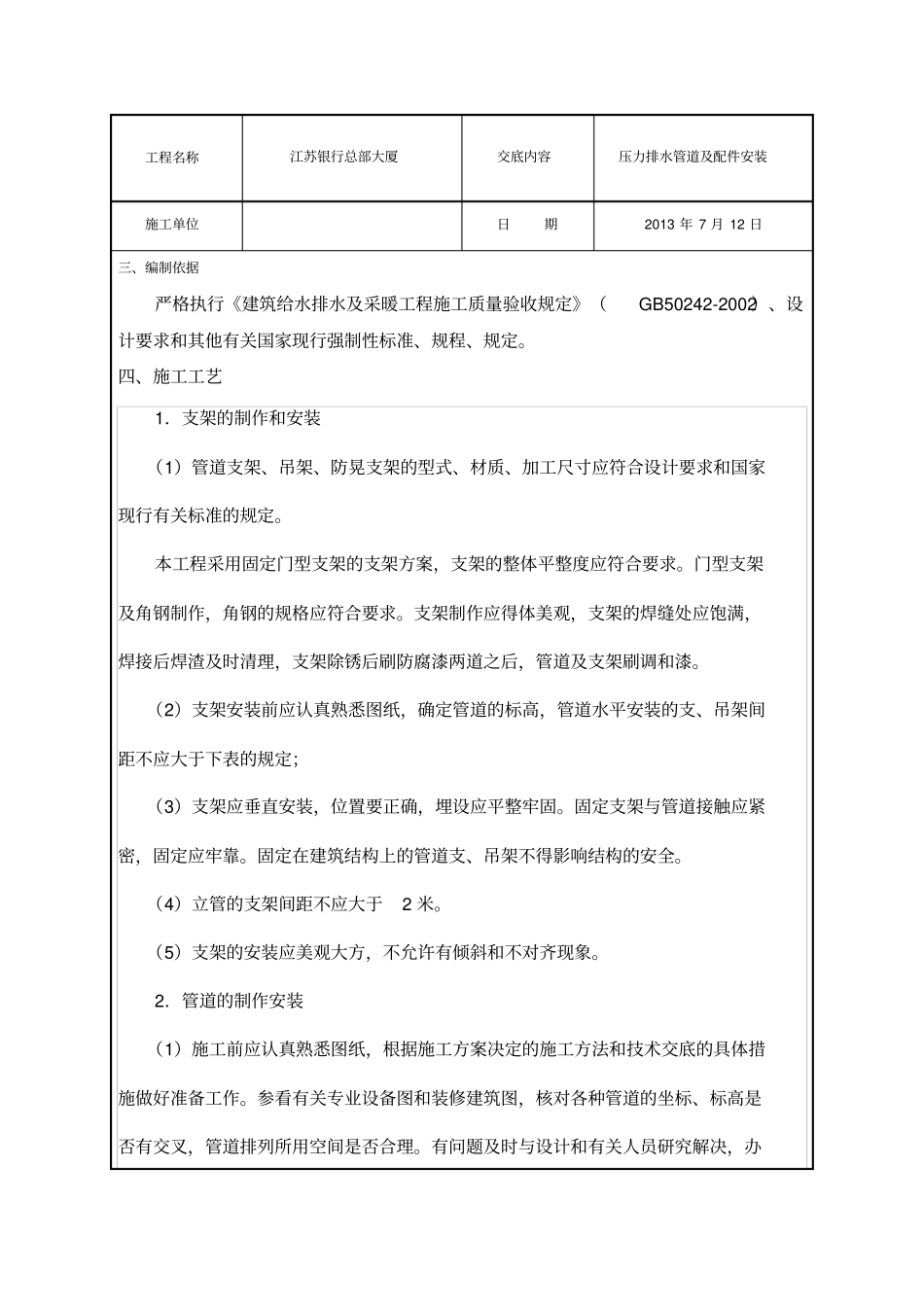

工程名称江苏银行总部大厦交底内容压力排水管道及配件安装施工单位日期2013年7月12日交底内容：一、工程概况：本工程压力排水管道采用热镀锌管，DN100及以上的采用沟槽式连接件（卡箍）连接，其余采用丝扣连接。二、施工准备1、材料：（1）地下室压力排水管材为镀锌钢管，镀锌钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。（2）排水工程所使用的主要材料成品、半成品、配件和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场进应做检查验收，并经监理工程师核查确认。（3）所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。（4）主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。2、设备：套丝机、压槽机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀、水平尺、线坠、钢卷尺、小线、压力表，电缆线等。并保证以上机具设备满足施工安装要求，且不存在安全隐患。工程名称江苏银行总部大厦交底内容压力排水管道及配件安装施工单位日期2013年7月12日三、编制依据严格执行《建筑给水排水及采暖工程施工质量验收规定》（GB50242-2002）、设计要求和其他有关国家现行强制性标准、规程、规定。四、施工工艺1．支架的制作和安装（1）管道支架、吊架、防晃支架的型式、材质、加工尺寸应符合设计要求和国家现行有关标准的规定。本工程采用固定门型支架的支架方案，支架的整体平整度应符合要求。门型支架及角钢制作，角钢的规格应符合要求。支架制作应得体美观，支架的焊缝处应饱满，焊接后焊渣及时清理，支架除锈后刷防腐漆两道之后，管道及支架刷调和漆。（2）支架安装前应认真熟悉图纸，确定管道的标高，管道水平安装的支、吊架间距不应大于下表的规定；（3）支架应垂直安装，位置要正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。（4）立管的支架间距不应大于2米。（5）支架的安装应美观大方，不允许有倾斜和不对齐现象。2．管道的制作安装（1）施工前应认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办工程名称江苏银行总部大厦交底内容压力排水管道及配件安装施工单位日期2013年7月12日好变更洽商记录。（2）按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。（3）管材切割和预加工：1）管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。管材切口断面应垂直于管道中心轴线，其倾斜角偏差e不得大于下表的规定。如表所示：公称直径DN切割端面倾斜角允许偏差e≤801002）管道切割应采用机械方法。切口表面应平整，无裂缝、凹凸、缩口、熔渣、氧化物，并打磨光滑。（4）管道安装时一般从总进入口开始操作，总进口端头加好临时丝堵或盲板，以备试压用。安装前应对管材、管件进行外观检查：内外表面应有完整的镀锌层，并且应光滑美观，管件内外表面应光滑、无砂眼、螺纹无断丝缺丝现象。（5）螺纹连接：1）管道螺纹使用套丝机或套丝板加工；2）采用生料带或麻丝做填料，管道连接后应将螺纹外的填料清除干净；工程名称江苏银行总部大厦交底内容压力排水管道及配件安装施工单位日期2013年7月12日3）螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10％；连接牢固；接口处根部外露螺纹为2～3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。（6）沟槽连接：1）管端沟槽加工部...
