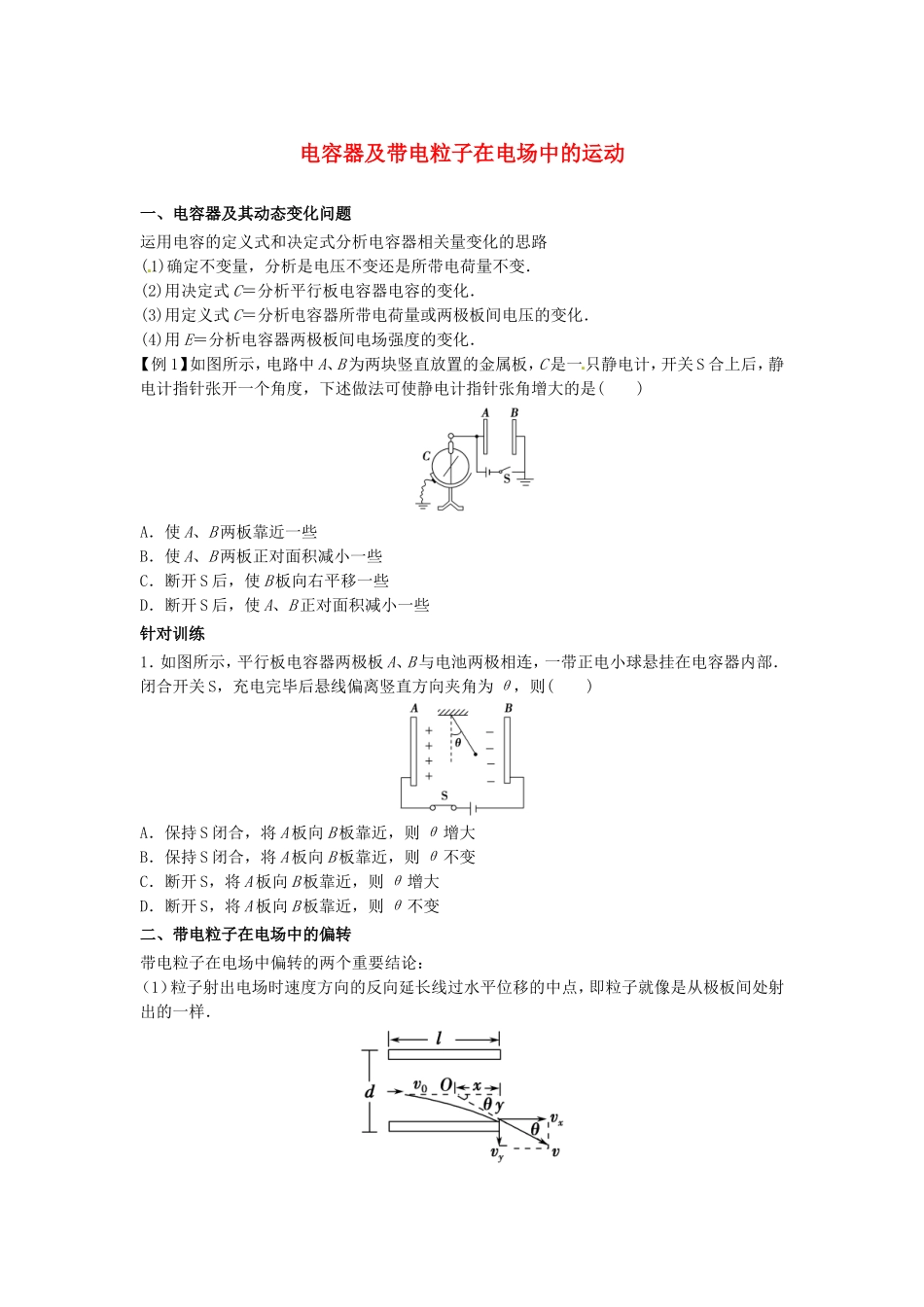

电容器及带电粒子在电场中的运动一、电容器及其动态变化问题运用电容的定义式和决定式分析电容器相关量变化的思路(1)确定不变量，分析是电压不变还是所带电荷量不变．(2)用决定式C＝分析平行板电容器电容的变化．(3)用定义式C＝分析电容器所带电荷量或两极板间电压的变化．(4)用E＝分析电容器两极板间电场强度的变化．【例1】如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是()A．使A、B两板靠近一些B．使A、B两板正对面积减小一些C．断开S后，使B板向右平移一些D．断开S后，使A、B正对面积减小一些针对训练1．如图所示，平行板电容器两极板A、B与电池两极相连，一带正电小球悬挂在电容器内部．闭合开关S，充电完毕后悬线偏离竖直方向夹角为θ，则()A．保持S闭合，将A板向B板靠近，则θ增大B．保持S闭合，将A板向B板靠近，则θ不变C．断开S，将A板向B板靠近，则θ增大D．断开S，将A板向B板靠近，则θ不变二、带电粒子在电场中的偏转带电粒子在电场中偏转的两个重要结论：（1）粒子射出电场时速度方向的反向延长线过水平位移的中点，即粒子就像是从极板间处射出的一样．证明：作粒子速度的反向延长线，设交于O点，利用上述①、②两式结合几何关系可得出x＝＝＝③(2)无论粒子的m、q如何，只要经过同一电场加速，再垂直进入同一偏转电场，它们飞出的偏移量和偏转角θ都是相同的，所以同性粒子运动轨迹完全重合．证明：若加速电场的电压为U0，有qU0＝mv④由①和④得偏移量y＝，由②和④得偏转角正切tanθ＝.y和tanθ与m和q均无关．【例2】如图所示，是一个说明示波管工作原理的示意图，电子经电压U1加速后垂直进入偏转电场，离开电场时的偏转量是h，两平行板间的距离为d，电势差为U2，板长为L.为了提高示波管的灵敏度(每单位电压引起的偏转量)，可采用的方法是()A．增大两板间的电势差U2B．尽可能使板长L短些C．尽可能使板间距离d小一些D．使加速电压U1升高一些针对训练2.一台正常工作的示波管，突然发现荧光屏上画面的高度缩小，则产生故障的原因可能是()A．加速电压突然变大B．加速电压突然变小C．偏转电压突然变大D．偏转电压突然变小三、带电体在电场中的运动带电体在电场中运动问题的分析方法1．动力学观点(1)带电粒子初速度方向与电场线共线，则粒子做匀变速直线运动；(2)带电粒子的初速度方向垂直电场线，则粒子做匀变速曲线运动(类平抛运动)．当带电粒子在电场中做匀变速曲线运动时，一般要采用类平抛运动规律解决问题．2．功能观点：首先对带电体受力分析，再分析运动形式，然后根据具体情况选用相应公式计算．(1)若选用动能定理，则要分清有多少个力做功，是恒力做功还是变力做功，同时要明确初、末状态及运动过程中的动能的增量．(2)若选用能量守恒定律，则要分清带电体在运动中共有多少种能量参与转化，哪些能量是增加的，哪些能量是减少的．【例3】在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m、电荷量为＋q的带电小球，另一端固定于O点．将小球拉起直至细线与场强平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧，此时线与竖直方向的最大夹角为θ(如图)．求：(1)匀强电场的场强；(2)小球经过最低点时细线对小球的拉力．针对训练3.如图所示，质量为m的带电滑块沿绝缘斜面匀加速下滑，当滑至竖直向下的匀强电场区域时(滑块受到的电场力小于重力)，滑块的运动状态可能()A．仍为匀加速下滑，加速度比原来的小B．仍为匀加速下滑，加速度比原来的大C．变成匀减速下滑，加速度和原来一样大D．仍为匀加速下滑，加速度和原来一样大课时训练1．如图所示是一个由电池、电阻R与平行板电容器组成的串联电路，在减小电容器两极板间距离的过程中()A．电阻R中没有电流B．电容器的电容变小C．电阻R中有从a流向b的电流D．电阻R中有从b流向a的电流2．(2011·天津)板间距为d的平行板电容器所带电荷量为Q时，两极板间电势差为U1，板间场强为E1.现将电容器所带电荷量变为2Q，板间距变为d，其他条件不变，这时两极板间电势差为U2，板间场强为E2，下...
