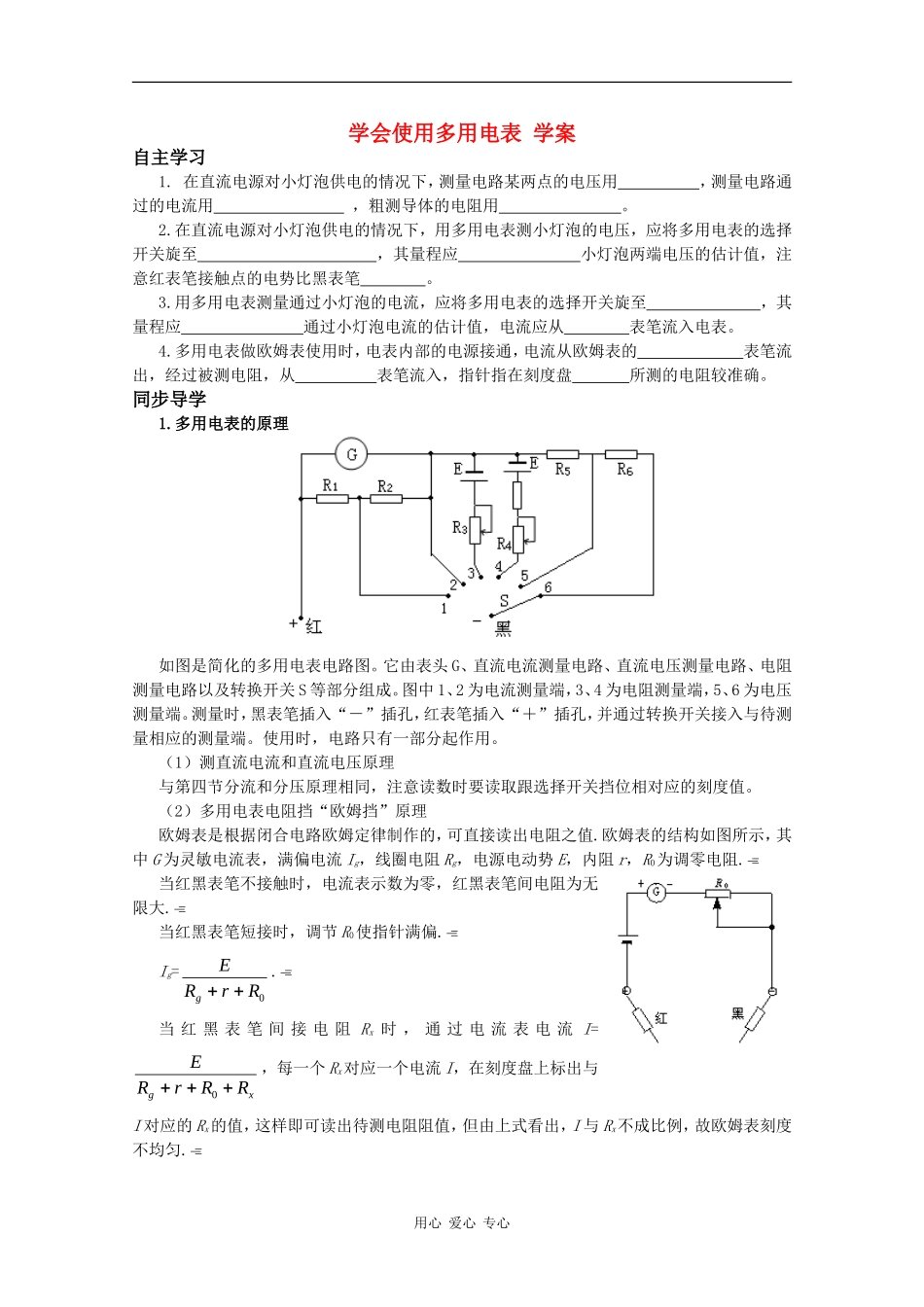

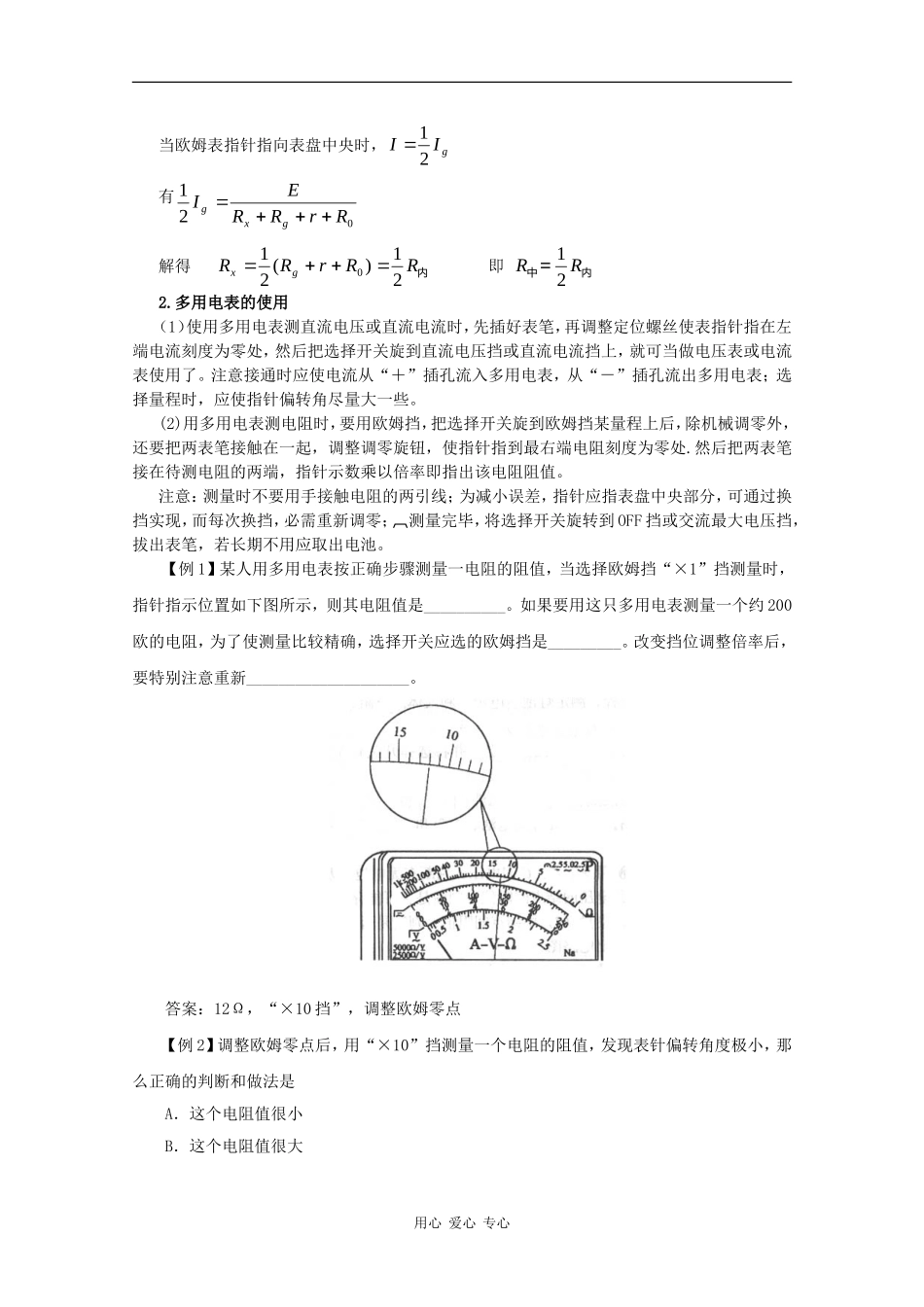

学会使用多用电表学案自主学习1.在直流电源对小灯泡供电的情况下，测量电路某两点的电压用，测量电路通过的电流用，粗测导体的电阻用。2.在直流电源对小灯泡供电的情况下，用多用电表测小灯泡的电压，应将多用电表的选择开关旋至，其量程应小灯泡两端电压的估计值，注意红表笔接触点的电势比黑表笔。3.用多用电表测量通过小灯泡的电流，应将多用电表的选择开关旋至，其量程应通过小灯泡电流的估计值，电流应从表笔流入电表。4.多用电表做欧姆表使用时，电表内部的电源接通，电流从欧姆表的表笔流出，经过被测电阻，从表笔流入，指针指在刻度盘所测的电阻较准确。同步导学1.多用电表的原理如图是简化的多用电表电路图。它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成。图中1、2为电流测量端，3、4为电阻测量端，5、6为电压测量端。测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。（1）测直流电流和直流电压原理与第四节分流和分压原理相同，注意读数时要读取跟选择开关挡位相对应的刻度值。（2）多用电表电阻挡“欧姆挡”原理欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中G为灵敏电流表，满偏电流Ig，线圈电阻Rg，电源电动势E，内阻r，R0为调零电阻.当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.当红黑表笔短接时，调节R0使指针满偏.Ig=0RrREg.当红黑表笔间接电阻Rx时，通过电流表电流I=xgRRrRE0，每一个Rx对应一个电流I，在刻度盘上标出与I对应的Rx的值，这样即可读出待测电阻阻值，但由上式看出，I与Rx不成比例，故欧姆表刻度不均匀.用心爱心专心当欧姆表指针指向表盘中央时，gII21有021RrRREIgxg解得内RRrRRgx21)(210即内中＝RR212.多用电表的使用（1）使用多用电表测直流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。注意接通时应使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表；选择量程时，应使指针偏转角尽量大一些。(2)用多用电表测电阻时，要用欧姆挡，把选择开关旋到欧姆挡某量程上后，除机械调零外，还要把两表笔接触在一起，调整调零旋钮，使指针指到最右端电阻刻度为零处.然后把两表笔接在待测电阻的两端，指针示数乘以倍率即指出该电阻阻值。注意：测量时不要用手接触电阻的两引线；为减小误差，指针应指表盘中央部分，可通过换挡实现，而每次换挡，必需重新调零；测量完毕，将选择开关旋转到OFF挡或交流最大电压挡，拔出表笔，若长期不用应取出电池。【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。答案：12Ω，“×10挡”，调整欧姆零点【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大用心爱心专心C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。答案：BD【例3】如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是A．30～80kΩB.3～8kΩC.300～800ΩD.30～80Ω解析：用欧姆当测量电阻时，指针指在表盘中央附近时测量结果比较准确。当电流最大时，由内REIg，其中内R为欧姆表的内阻。得5000103005.16gIER内用它测量电阻Rx时，当指针指在表盘中央时xgRREI内21得50002内RIERgx故能准确测量...
