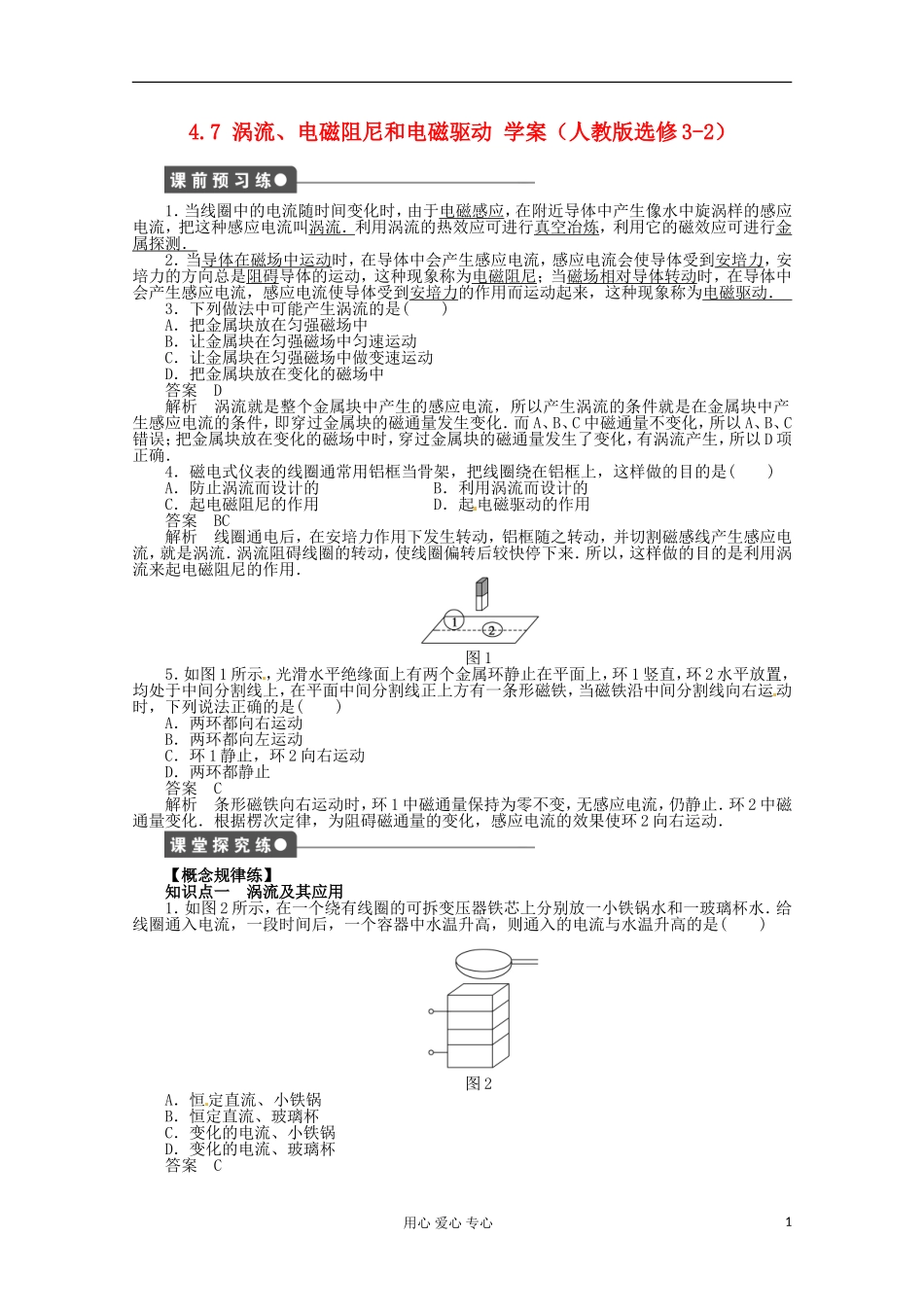

4.7涡流、电磁阻尼和电磁驱动学案（人教版选修3-2）1．当线圈中的电流随时间变化时，由于电磁感应，在附近导体中产生像水中旋涡样的感应电流，把这种感应电流叫涡流．利用涡流的热效应可进行真空冶炼，利用它的磁效应可进行金属探测．2．当导体在磁场中运动时，在导体中会产生感应电流，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼；当磁场相对导体转动时，在导体中会产生感应电流，感应电流使导体受到安培力的作用而运动起来，这种现象称为电磁驱动．3．下列做法中可能产生涡流的是()A．把金属块放在匀强磁场中B．让金属块在匀强磁场中匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中答案D解析涡流就是整个金属块中产生的感应电流，所以产生涡流的条件就是在金属块中产生感应电流的条件，即穿过金属块的磁通量发生变化．而A、B、C中磁通量不变化，所以A、B、C错误；把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D项正确．4．磁电式仪表的线圈通常用铝框当骨架，把线圈绕在铝框上，这样做的目的是()A．防止涡流而设计的B．利用涡流而设计的C．起电磁阻尼的作用D．起电磁驱动的作用答案BC解析线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，就是涡流．涡流阻碍线圈的转动，使线圈偏转后较快停下来．所以，这样做的目的是利用涡流来起电磁阻尼的作用．图15．如图1所示，光滑水平绝缘面上有两个金属环静止在平面上，环1竖直，环2水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是()A．两环都向右运动B．两环都向左运动C．环1静止，环2向右运动D．两环都静止答案C解析条形磁铁向右运动时，环1中磁通量保持为零不变，无感应电流，仍静止．环2中磁通量变化．根据楞次定律，为阻碍磁通量的变化，感应电流的效果使环2向右运动．【概念规律练】知识点一涡流及其应用1．如图2所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是()图2A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯答案C用心爱心专心1解析通入恒定直流时，所产生的磁场不变，不会产生感应电流，通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．点评涡流是在导体内产生的，而且穿过回路的磁通量必须是变化的，此题能说明电磁炉的原理．2．机场的安检门可以利用涡流探测人身上携带的金属物品，安检门中接有线圈，线圈中通以交变电流，关于其工作原理，以下说法正确的是()A．人身上携带的金属物品会被地磁场磁化，在线圈中产生感应电流B．人体在线圈交变电流产生的磁场中运动，产生感应电动势并在金属物品中产生感应电流C．线圈产生的交变磁场会在金属物品中产生交变的感应电流D．金属物品中感应电流产生的交变磁场会在线圈中产生感应电流答案CD解析一般金属物品不一定能被磁化，且地磁场很弱，即使金属被磁化磁性也很弱，作为导体的人体电阻很大，且一般不会与金属物品构成回路，故A、B错误；安检门利用涡流探测金属物品的工作原理是：线圈中交变电流产生交变磁场，使金属物品中产生涡流，故C正确；该涡流产生的磁场又会在线圈中产生感应电流，而线圈中交变电流的变化可以被检测，故D项正确．点评金属探测利用了涡流的磁效应．知识点二电磁阻尼3．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动．如果在转动时把蹄形磁铁的两极放在铜盘边缘，但并不与铜盘接触，如图3所示，铜盘就能在较短时间内停止转动，分析这个现象产生的原因．图3答案见解析解析铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它的转动，故在较短的时间内铜盘停止转动．点评当导体在磁场中运动时，导体中的感应电流受到安培力的作用阻碍导...
