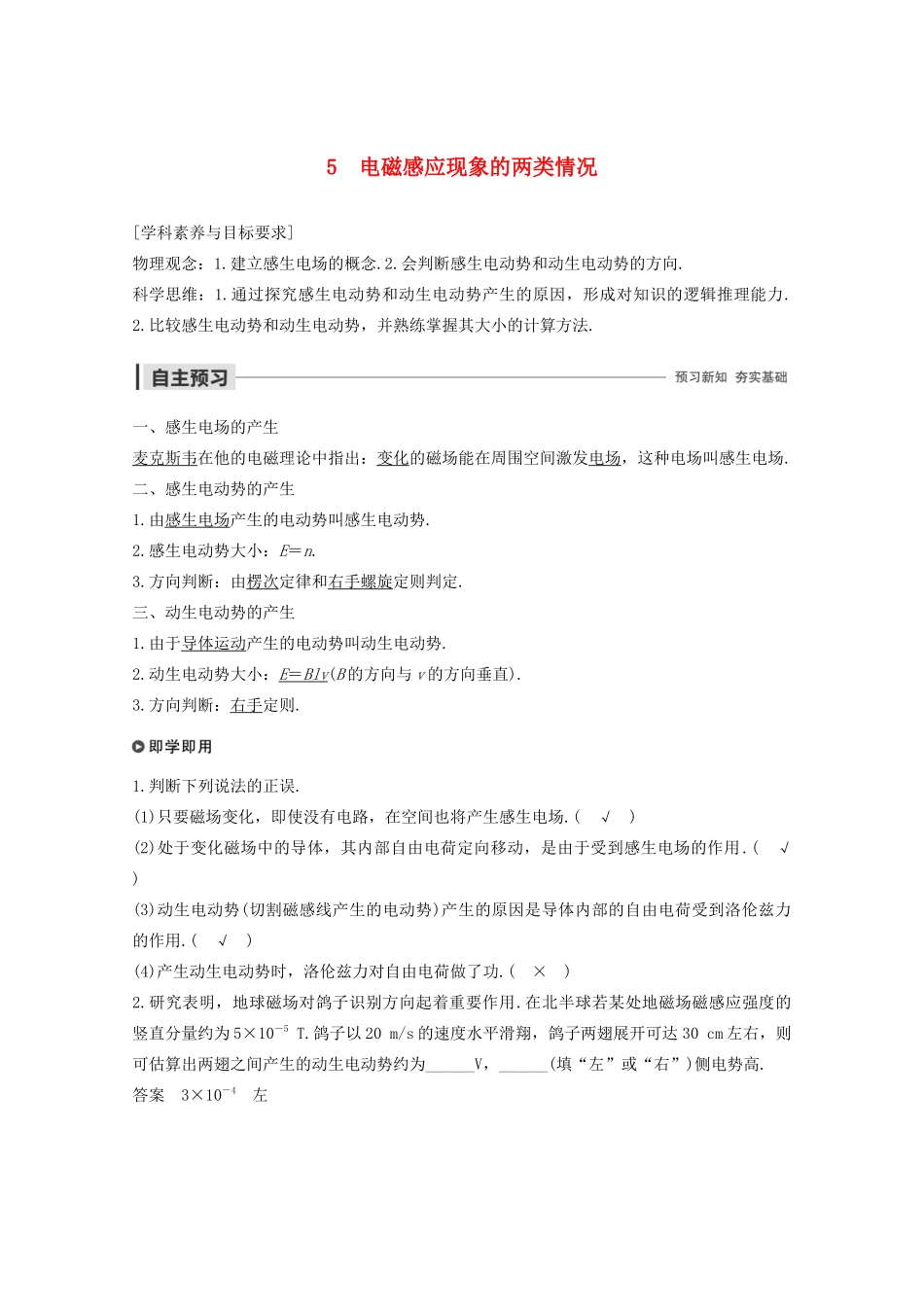

5电磁感应现象的两类情况[学科素养与目标要求]物理观念：1.建立感生电场的概念.2.会判断感生电动势和动生电动势的方向.科学思维：1.通过探究感生电动势和动生电动势产生的原因，形成对知识的逻辑推理能力.2.比较感生电动势和动生电动势，并熟练掌握其大小的计算方法.一、感生电场的产生麦克斯韦在他的电磁理论中指出：变化的磁场能在周围空间激发电场，这种电场叫感生电场.二、感生电动势的产生1.由感生电场产生的电动势叫感生电动势.2.感生电动势大小：E＝n.3.方向判断：由楞次定律和右手螺旋定则判定.三、动生电动势的产生1.由于导体运动产生的电动势叫动生电动势.2.动生电动势大小：E＝Blv(B的方向与v的方向垂直).3.方向判断：右手定则.1.判断下列说法的正误.(1)只要磁场变化，即使没有电路，在空间也将产生感生电场.(√)(2)处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用.(√)(3)动生电动势(切割磁感线产生的电动势)产生的原因是导体内部的自由电荷受到洛伦兹力的作用.(√)(4)产生动生电动势时，洛伦兹力对自由电荷做了功.(×)2.研究表明，地球磁场对鸽子识别方向起着重要作用.在北半球若某处地磁场磁感应强度的竖直分量约为5×10－5T.鸽子以20m/s的速度水平滑翔，鸽子两翅展开可达30cm左右，则可估算出两翅之间产生的动生电动势约为______V，______(填“左”或“右”)侧电势高.答案3×10－4左一、感生电场和感生电动势1.感生电场的产生如图1所示，B变化时，就会在空间激发一个感生电场E.如果E处空间存在闭合导体，导体中的自由电荷就会在电场力的作用下定向移动，而产生感应电流.图12.变化的磁场周围产生的感生电场，与闭合电路是否存在无关.如果在变化的磁场中放一个闭合回路，回路中就有感应电流，如果无闭合回路，感生电场仍然存在.3.感生电场可用电场线形象描述.感生电场是一种涡旋电场，电场线是闭合的，而静电场的电场线不闭合.4.感生电场(感生电动势)的方向一般由楞次定律判断，感生电动势的大小由法拉第电磁感应定律E＝n计算.例1(多选)某空间出现了如图2所示的一组闭合的电场线，这可能是()图2A.沿AB方向的磁场在迅速减弱B.沿AB方向的磁场在迅速增强C.沿BA方向的磁场在迅速增强D.沿BA方向的磁场在迅速减弱答案AC闭合回路(可假定其存在)的感应电流方向就表示感生电场的方向.判断思路如下：→――――→―→例2如图3甲所示，线圈总电阻r＝0.5Ω，匝数n＝10，其端点a、b与R＝1.5Ω的电阻相连，线圈内磁通量变化规律如图乙所示.关于a、b两点电势φa、φb及两点电势差Uab，正确的是()图3A.φa>φb，Uab＝1.5VB.φa<φb，Uab＝－1.5VC.φa<φb，Uab＝－0.5VD.φa>φb，Uab＝0.5V答案A解析从题图乙可知，线圈内的磁通量是增大的，根据楞次定律，感应电流产生的磁场跟原磁场方向相反，即感应电流产生的磁场方向为垂直纸面向外，根据右手螺旋定则可知，线圈中感应电流的方向为逆时针方向.在回路中，线圈相当于电源，由于电流的方向是逆时针方向，所以a相当于电源的正极，b相当于电源的负极，所以a点的电势高于b点的电势.根据法拉第电磁感应定律得：E＝＝10×V＝2V.I＝＝A＝1A.a、b两点的电势差相当于电路中的路端电压，所以Uab＝IR＝1.5V，故A正确.二、动生电场和动生电动势1.动生电场的产生如图4所示，导体棒CD在匀强磁场中运动.图4自由电荷会随着导体棒运动，并因此受到洛伦兹力.若CD向右匀速运动，由左手定则可判断自由电子受到沿棒向下的洛伦兹力作用，C端电势高，D端电势低.随着C、D两端聚集电荷越来越多，在CD棒间产生的电场越来越强，当电场力等于洛伦兹力时，自由电荷不再定向运动，C、D两端形成稳定的电势差.2.感生电动势与动生电动势的比较感生电动势动生电动势产生原因磁场的变化导体做切割磁感线运动移动电荷的非静电力感生电场对自由电荷的电场力导体中自由电荷所受洛伦兹力沿导体方向的分力回路中相当于电源的部分处于变化磁场中的线圈部分做切割磁感线运动的导体方向判断方法由楞次定律判断通常由右手定则判断，也可由楞次定律判断大小计算方法由E＝n计算通常由E＝Blvsinθ计算，也可由E＝n计算例3如图5所示，边长为L的正方形线圈与...
