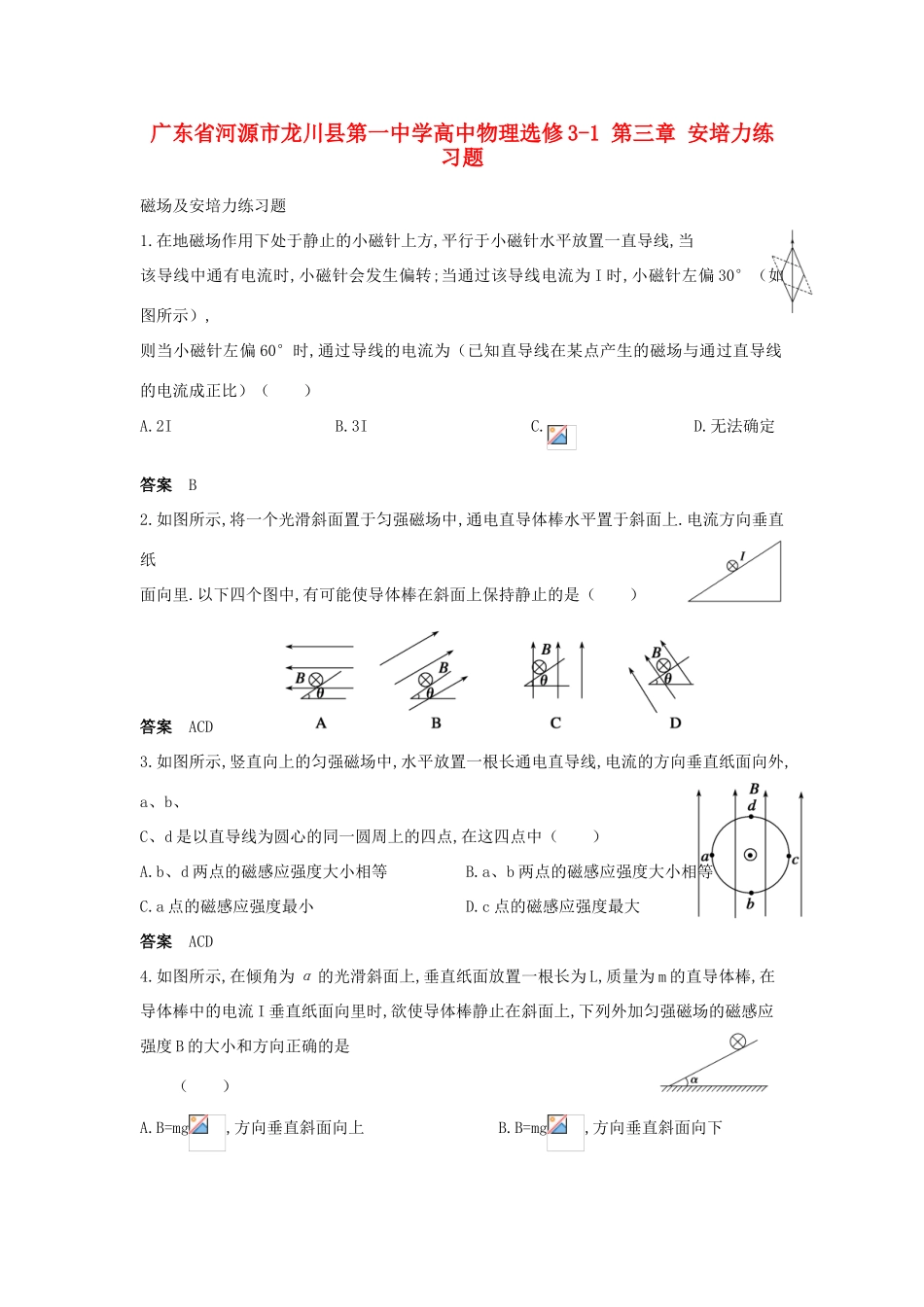

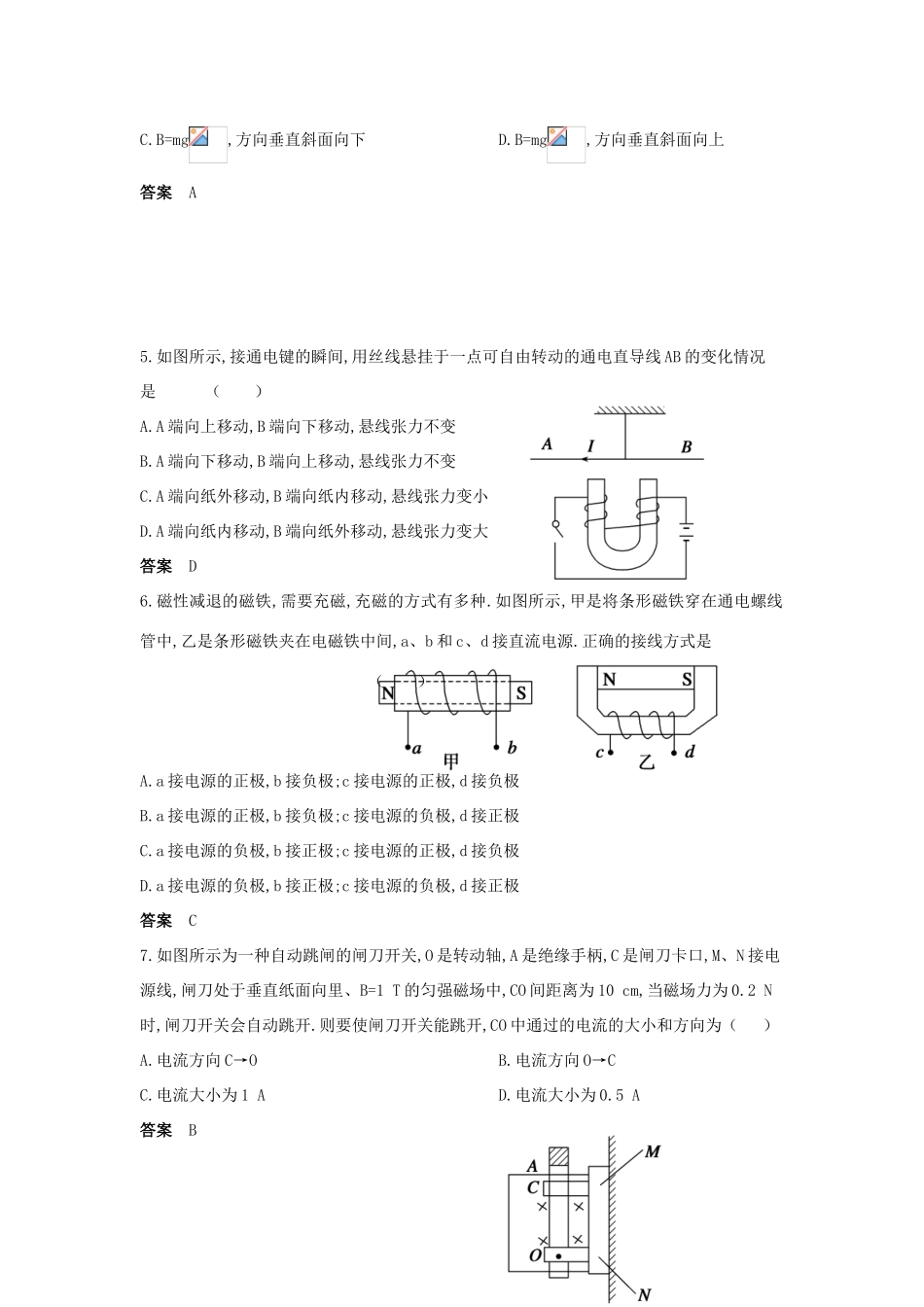

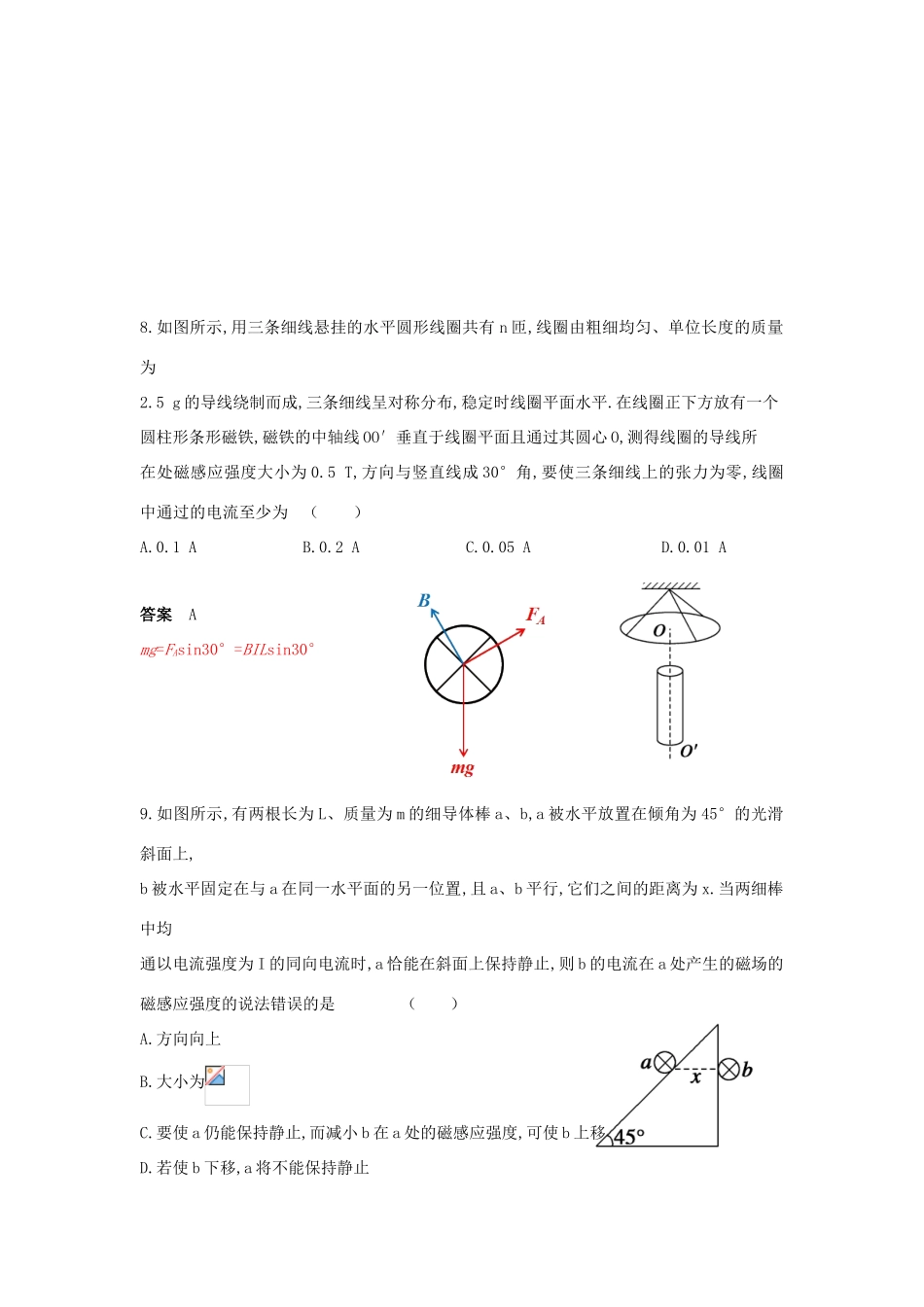

广东省河源市龙川县第一中学高中物理选修3-1第三章安培力练习题磁场及安培力练习题1.在地磁场作用下处于静止的小磁针上方,平行于小磁针水平放置一直导线,当该导线中通有电流时,小磁针会发生偏转;当通过该导线电流为I时,小磁针左偏30°(如图所示),则当小磁针左偏60°时,通过导线的电流为(已知直导线在某点产生的磁场与通过直导线的电流成正比)()A.2IB.3IC.D.无法确定答案B2.如图所示,将一个光滑斜面置于匀强磁场中,通电直导体棒水平置于斜面上.电流方向垂直纸面向里.以下四个图中,有可能使导体棒在斜面上保持静止的是()答案ACD3.如图所示,竖直向上的匀强磁场中,水平放置一根长通电直导线,电流的方向垂直纸面向外,a、b、C、d是以直导线为圆心的同一圆周上的四点,在这四点中()A.b、d两点的磁感应强度大小相等B.a、b两点的磁感应强度大小相等C.a点的磁感应强度最小D.c点的磁感应强度最大答案ACD4.如图所示,在倾角为α的光滑斜面上,垂直纸面放置一根长为L,质量为m的直导体棒,在导体棒中的电流I垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B的大小和方向正确的是()A.B=mg,方向垂直斜面向上B.B=mg,方向垂直斜面向下C.B=mg,方向垂直斜面向下D.B=mg,方向垂直斜面向上答案A5.如图所示,接通电键的瞬间,用丝线悬挂于一点可自由转动的通电直导线AB的变化情况是()A.A端向上移动,B端向下移动,悬线张力不变B.A端向下移动,B端向上移动,悬线张力不变C.A端向纸外移动,B端向纸内移动,悬线张力变小D.A端向纸内移动,B端向纸外移动,悬线张力变大答案D6.磁性减退的磁铁,需要充磁,充磁的方式有多种.如图所示,甲是将条形磁铁穿在通电螺线管中,乙是条形磁铁夹在电磁铁中间,a、b和c、d接直流电源.正确的接线方式是()A.a接电源的正极,b接负极;c接电源的正极,d接负极B.a接电源的正极,b接负极;c接电源的负极,d接正极C.a接电源的负极,b接正极;c接电源的正极,d接负极D.a接电源的负极,b接正极;c接电源的负极,d接正极答案C7.如图所示为一种自动跳闸的闸刀开关,O是转动轴,A是绝缘手柄,C是闸刀卡口,M、N接电源线,闸刀处于垂直纸面向里、B=1T的匀强磁场中,CO间距离为10cm,当磁场力为0.2N时,闸刀开关会自动跳开.则要使闸刀开关能跳开,CO中通过的电流的大小和方向为()A.电流方向C→OB.电流方向O→CC.电流大小为1AD.电流大小为0.5A答案B8.如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度的质量为2.5g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平.在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0.5T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为()A.0.1AB.0.2AC.0.05AD.0.01A答案Amg=FAsin30°=BILsin30°9.如图所示,有两根长为L、质量为m的细导体棒a、b,a被水平放置在倾角为45°的光滑斜面上,b被水平固定在与a在同一水平面的另一位置,且a、b平行,它们之间的距离为x.当两细棒中均通以电流强度为I的同向电流时,a恰能在斜面上保持静止,则b的电流在a处产生的磁场的磁感应强度的说法错误的是()A.方向向上B.大小为C.要使a仍能保持静止,而减小b在a处的磁感应强度,可使b上移D.若使b下移,a将不能保持静止答案B10.如图所示,台秤上放一光滑平板,其左边固定一挡板,一轻质弹簧将挡板和一条形磁铁连接起来,此时台秤读数为N1,现在磁铁上方中心偏左位置固定一通电导线,电流方向如图,当加上电流后,台秤读数为N2,则以下说法正确的是()A.N1>N2,弹簧长度将变长B.N1>N2,弹簧长度将变短C.N1<N2,弹簧长度将变长D.N1<N2,弹簧长度将变短答案B11.水平面上有电阻不计的U形导轨NMPQ,它们之间的宽度为L.M和P之间接入电动势为E的电源(不计内阻).现垂直于导轨放置一根质量为m,电阻为R的金属棒ab,并加一个范围较大的匀强磁场,磁感应强度大小为B,方向与水平面夹角为θ且指向右斜上方,如图所示,问:(1)当ab棒静止时,受到的支持力和摩擦力各为多少?(2)若B的大小和方向均能改变,则要使ab棒所受支持力为零,B的大小至少为多少?此时B的方向如何?答案(1)mg-(2)方...
