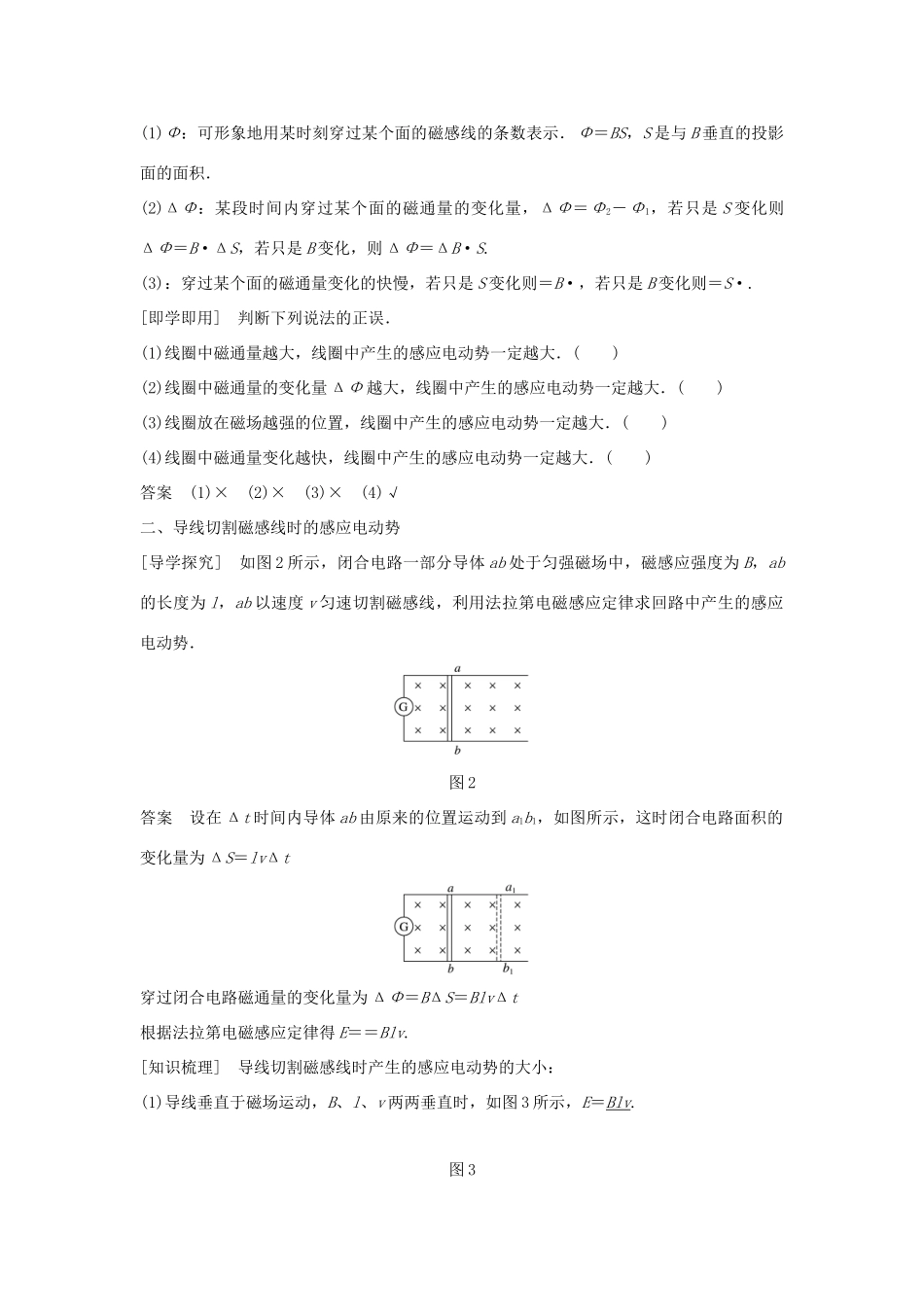

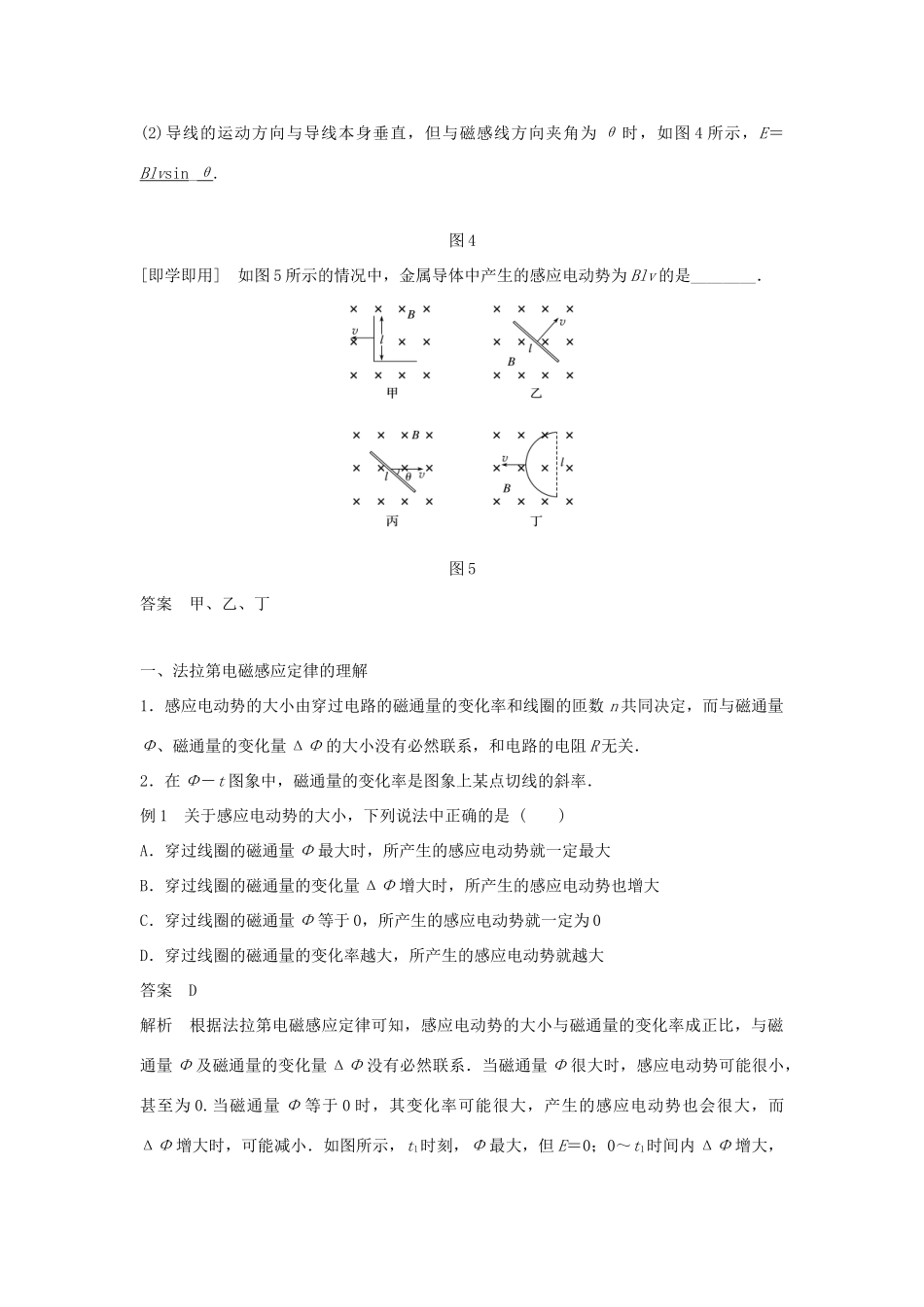

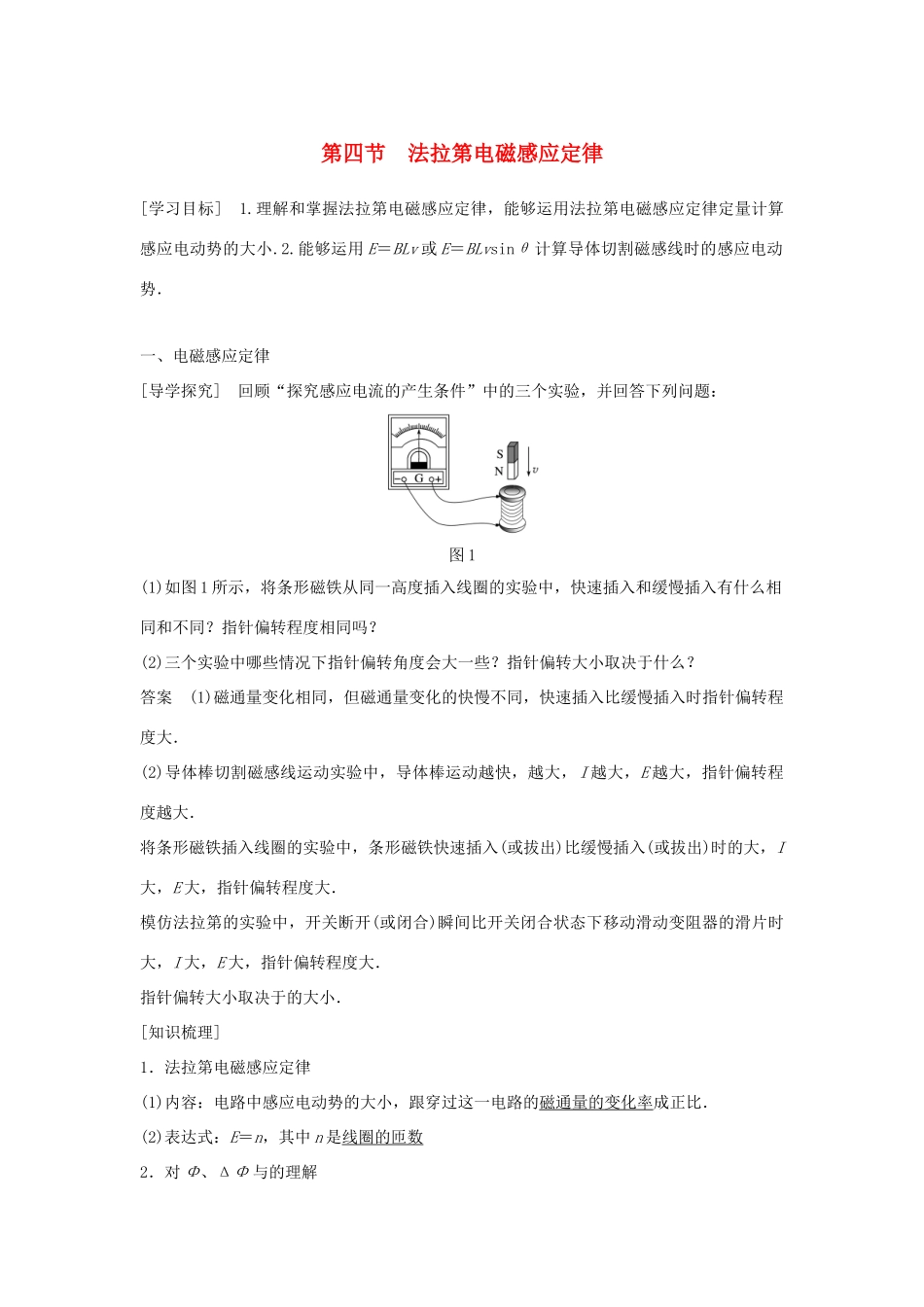

第四节法拉第电磁感应定律[学习目标]1.理解和掌握法拉第电磁感应定律，能够运用法拉第电磁感应定律定量计算感应电动势的大小.2.能够运用E＝BLv或E＝BLvsinθ计算导体切割磁感线时的感应电动势．一、电磁感应定律[导学探究]回顾“探究感应电流的产生条件”中的三个实验，并回答下列问题：图1(1)如图1所示，将条形磁铁从同一高度插入线圈的实验中，快速插入和缓慢插入有什么相同和不同？指针偏转程度相同吗？(2)三个实验中哪些情况下指针偏转角度会大一些？指针偏转大小取决于什么？答案(1)磁通量变化相同，但磁通量变化的快慢不同，快速插入比缓慢插入时指针偏转程度大．(2)导体棒切割磁感线运动实验中，导体棒运动越快，越大，I越大，E越大，指针偏转程度越大．将条形磁铁插入线圈的实验中，条形磁铁快速插入(或拔出)比缓慢插入(或拔出)时的大，I大，E大，指针偏转程度大．模仿法拉第的实验中，开关断开(或闭合)瞬间比开关闭合状态下移动滑动变阻器的滑片时大，I大，E大，指针偏转程度大．指针偏转大小取决于的大小．[知识梳理]1．法拉第电磁感应定律(1)内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)表达式：E＝n，其中n是线圈的匝数2．对Φ、ΔΦ与的理解(1)Φ：可形象地用某时刻穿过某个面的磁感线的条数表示．Φ＝BS，S是与B垂直的投影面的面积．(2)ΔΦ：某段时间内穿过某个面的磁通量的变化量，ΔΦ＝Φ2－Φ1，若只是S变化则ΔΦ＝B·ΔS，若只是B变化，则ΔΦ＝ΔB·S.(3)：穿过某个面的磁通量变化的快慢，若只是S变化则＝B·，若只是B变化则＝S·.[即学即用]判断下列说法的正误．(1)线圈中磁通量越大，线圈中产生的感应电动势一定越大．()(2)线圈中磁通量的变化量ΔΦ越大，线圈中产生的感应电动势一定越大．()(3)线圈放在磁场越强的位置，线圈中产生的感应电动势一定越大．()(4)线圈中磁通量变化越快，线圈中产生的感应电动势一定越大．()答案(1)×(2)×(3)×(4)√二、导线切割磁感线时的感应电动势[导学探究]如图2所示，闭合电路一部分导体ab处于匀强磁场中，磁感应强度为B，ab的长度为l，ab以速度v匀速切割磁感线，利用法拉第电磁感应定律求回路中产生的感应电动势．图2答案设在Δt时间内导体ab由原来的位置运动到a1b1，如图所示，这时闭合电路面积的变化量为ΔS＝lvΔt穿过闭合电路磁通量的变化量为ΔΦ＝BΔS＝BlvΔt根据法拉第电磁感应定律得E＝＝Blv.[知识梳理]导线切割磁感线时产生的感应电动势的大小：(1)导线垂直于磁场运动，B、l、v两两垂直时，如图3所示，E＝Blv.图3(2)导线的运动方向与导线本身垂直，但与磁感线方向夹角为θ时，如图4所示，E＝Blvsin_θ.图4[即学即用]如图5所示的情况中，金属导体中产生的感应电动势为Blv的是________．图5答案甲、乙、丁一、法拉第电磁感应定律的理解1．感应电动势的大小由穿过电路的磁通量的变化率和线圈的匝数n共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系，和电路的电阻R无关．2．在Φ－t图象中，磁通量的变化率是图象上某点切线的斜率．例1关于感应电动势的大小，下列说法中正确的是()A．穿过线圈的磁通量Φ最大时，所产生的感应电动势就一定最大B．穿过线圈的磁通量的变化量ΔΦ增大时，所产生的感应电动势也增大C．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0D．穿过线圈的磁通量的变化率越大，所产生的感应电动势就越大答案D解析根据法拉第电磁感应定律可知，感应电动势的大小与磁通量的变化率成正比，与磁通量Φ及磁通量的变化量ΔΦ没有必然联系．当磁通量Φ很大时，感应电动势可能很小，甚至为0.当磁通量Φ等于0时，其变化率可能很大，产生的感应电动势也会很大，而ΔΦ增大时，可能减小．如图所示，t1时刻，Φ最大，但E＝0；0～t1时间内ΔΦ增大，但减小，E减小；t2时刻，Φ＝0，但最大，E最大．故D正确．二、E＝n的应用1．E＝n一般用来求Δt时间内感应电动势的平均值，其中n为线圈匝数，ΔΦ取绝对值．2．常见感应电动势的计算式：(1)线圈面积S不变，磁感应强度B均匀变化：E＝n·S.(为B－t图象上某点切线的斜率)(2)磁感应强度B不变，线圈面积S均匀变...
