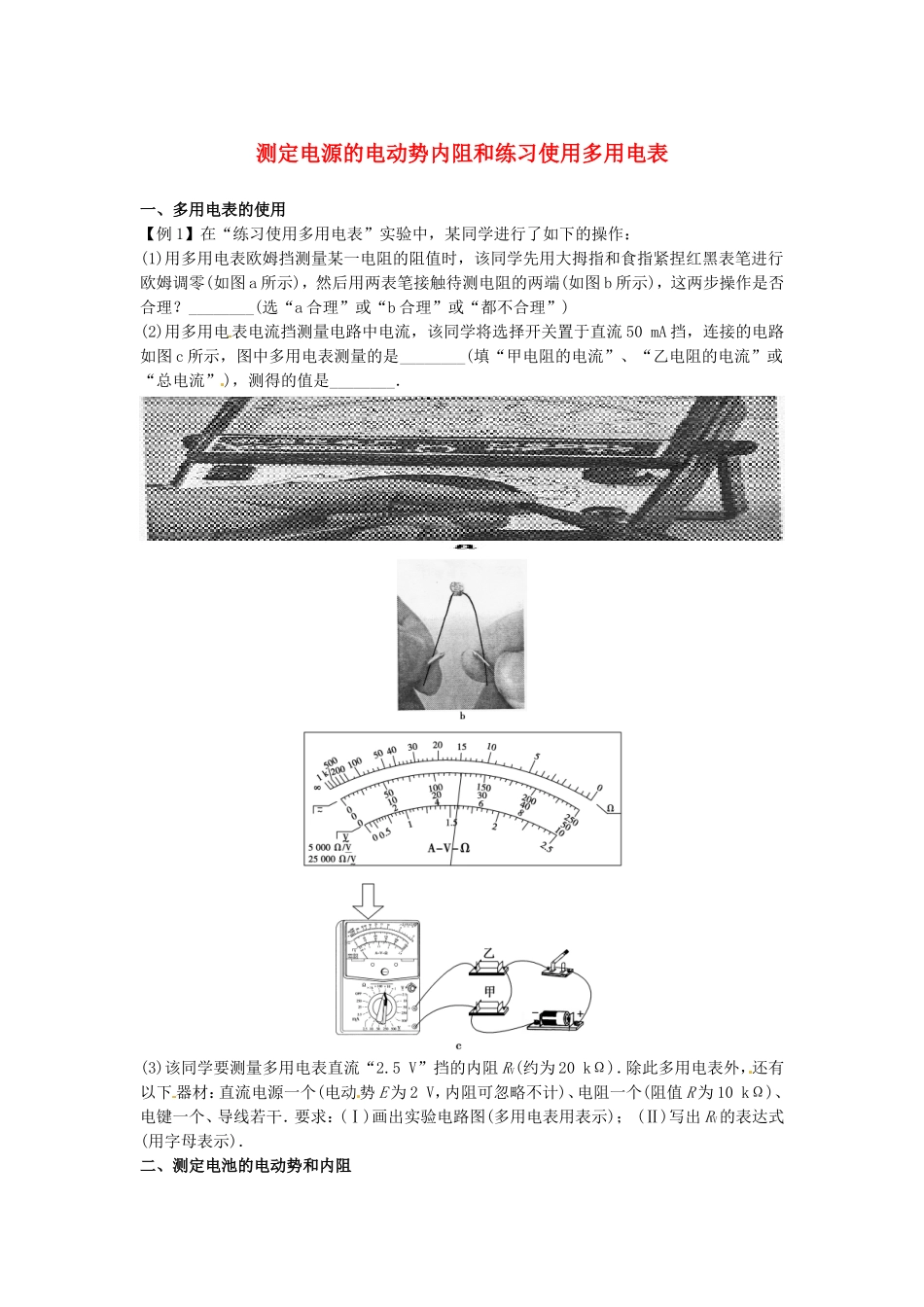

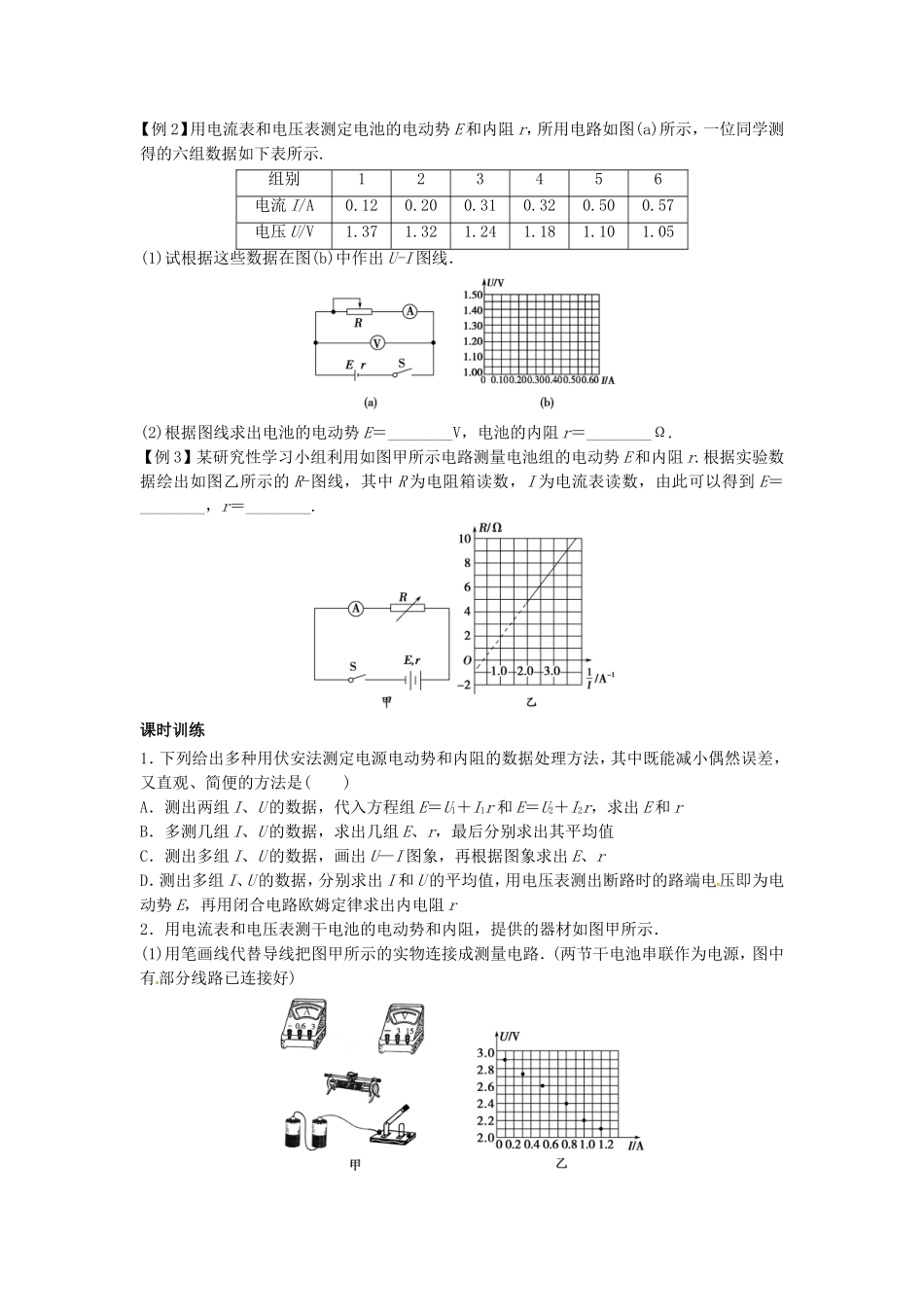

测定电源的电动势内阻和练习使用多用电表一、多用电表的使用【例1】在“练习使用多用电表”实验中，某同学进行了如下的操作：(1)用多用电表欧姆挡测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零(如图a所示)，然后用两表笔接触待测电阻的两端(如图b所示)，这两步操作是否合理？________(选“a合理”或“b合理”或“都不合理”)(2)用多用电表电流挡测量电路中电流，该同学将选择开关置于直流50mA挡，连接的电路如图c所示，图中多用电表测量的是________(填“甲电阻的电流”、“乙电阻的电流”或“总电流”)，测得的值是________．(3)该同学要测量多用电表直流“2.5V”挡的内阻RV(约为20kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势E为2V，内阻可忽略不计)、电阻一个(阻值R为10kΩ)、电键一个、导线若干．要求：(Ⅰ)画出实验电路图(多用电表用表示)；(Ⅱ)写出RV的表达式(用字母表示)．二、测定电池的电动势和内阻【例2】用电流表和电压表测定电池的电动势E和内阻r，所用电路如图(a)所示，一位同学测得的六组数据如下表所示.组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.321.241.181.101.05(1)试根据这些数据在图(b)中作出U-I图线．(2)根据图线求出电池的电动势E＝________V，电池的内阻r＝________Ω.【例3】某研究性学习小组利用如图甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R-图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝________，r＝________.课时训练1．下列给出多种用伏安法测定电源电动势和内阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是()A．测出两组I、U的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出E和rB．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U—I图象，再根据图象求出E、rD．测出多组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r2．用电流表和电压表测干电池的电动势和内阻，提供的器材如图甲所示．(1)用笔画线代替导线把图甲所示的实物连接成测量电路．(两节干电池串联作为电源，图中有部分线路已连接好)(2)图乙中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U－I图线，由此图线求得的电源电动势E＝________V，内阻r＝________Ω.(结果保留小数点后两位数字)3．如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V.4．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的最可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡“×1k”d．旋转S使其尖端对准欧姆挡“×100”e．旋转S使其尖端对准交流“500V”挡，并拔出两表笔根据如图所示指针位置，此时被测电阻的阻值约为________Ω.(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该先把该电阻与外电路断开D．测量阻值不同的电阻时，都必须重新调零5．现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电...
