高中物理 第5章 家用电器与日常生活 第2节 家庭用电学案 鲁科版选修1-1-鲁科版高二选修1-1物理学案VIP免费

高中物理 第5章 家用电器与日常生活 第2节 家庭用电学案 鲁科版选修1-1-鲁科版高二选修1-1物理学案_第1页
1/11
高中物理 第5章 家用电器与日常生活 第2节 家庭用电学案 鲁科版选修1-1-鲁科版高二选修1-1物理学案_第2页
2/11
高中物理 第5章 家用电器与日常生活 第2节 家庭用电学案 鲁科版选修1-1-鲁科版高二选修1-1物理学案_第3页
3/11

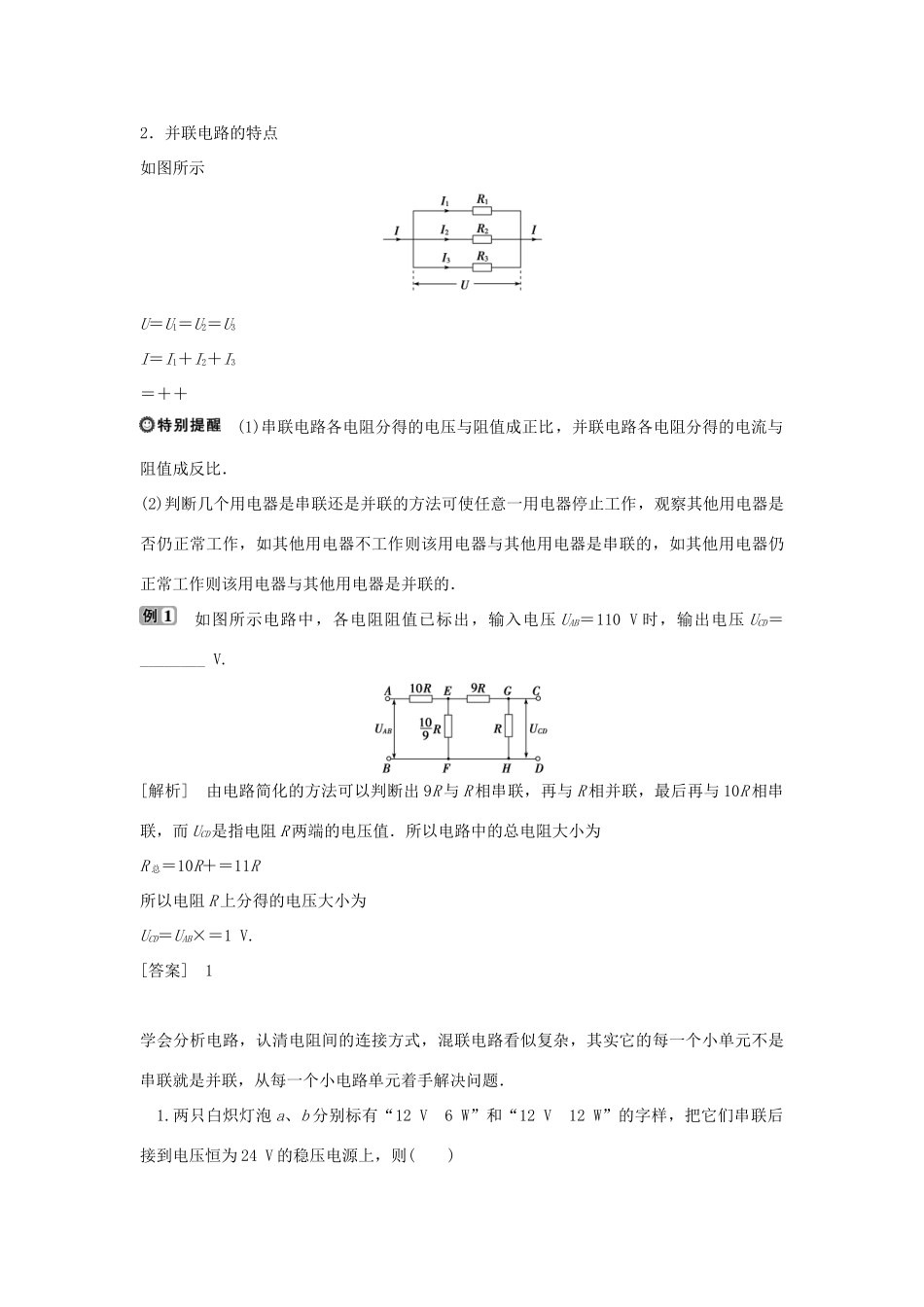

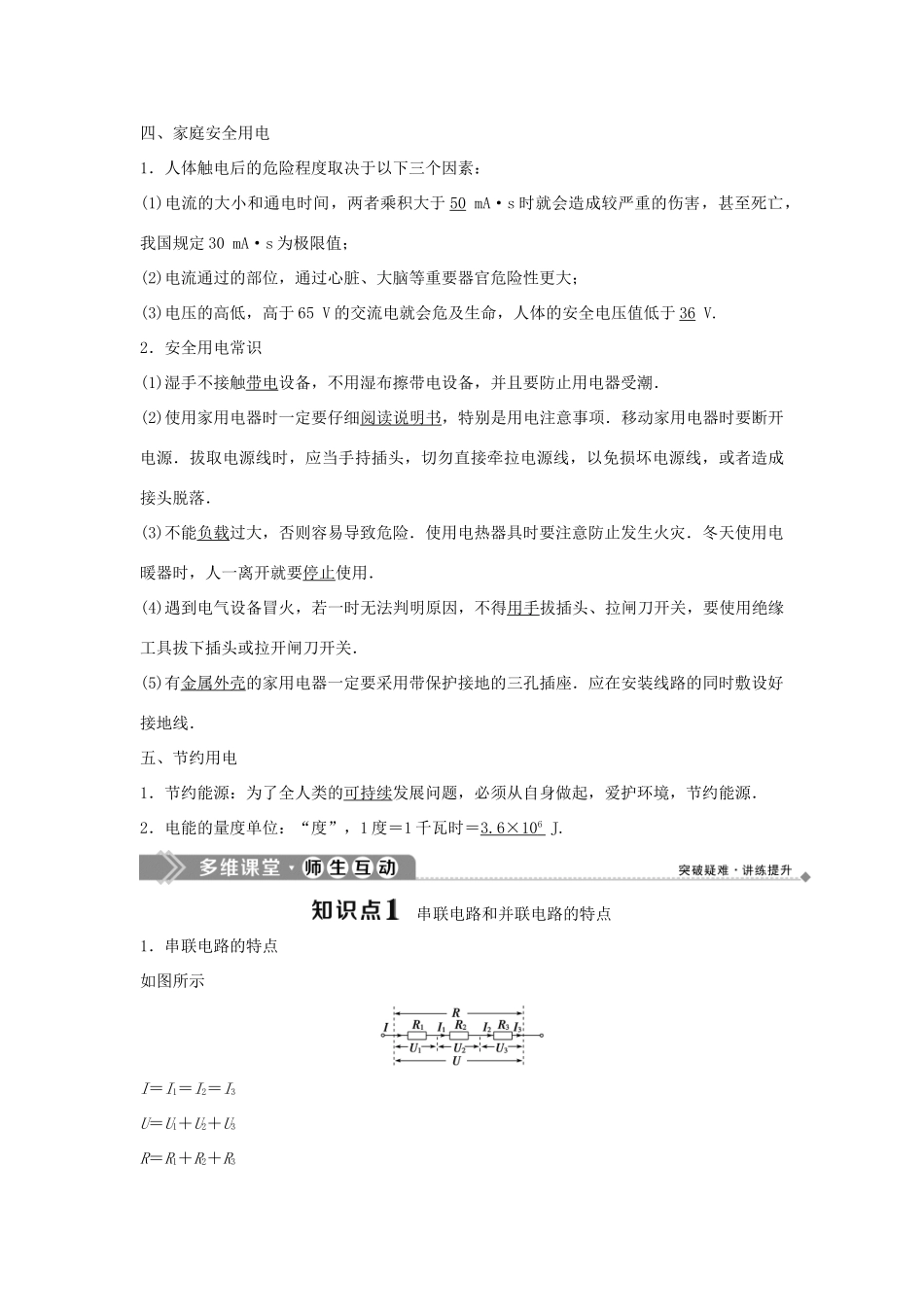

第2节家庭用电1.知道电路有两种基本连接方式,即串联和并联,了解串联电路和并联电路的特点,会连接简单的电路.(重点+难点)2.了解家庭电路的组成.知道熔丝和低压断路器在电路中的作用,能根据家庭的实际用电功率选择熔丝或低压断路器.3.了解家庭用电中常见的一些故障及其原因,能自己动手排除一些简单的故障.(难点)4.了解安全用电知识,具有安全用电的意识.5.讨论节约用电的多种途径.知道家庭用电量的计算方法,能估算家庭的用电量.一、串联电路和并联电路1.把所有用电器(或元件)一个接一个地依次串接起来组成的电路称为串联电路.2.把用电器(或元件)并列地连接起来组成的电路称为并联电路.你知道家庭电器的连接方式吗?为什么要采用这种连接方式呢?提示:居民家庭的电器都是采用并联的连接方式.因为我们在家庭用电时,并不是把所有的用电器同时使用,用哪一个电器时,就打开哪一个电器的开关,故采用并联的连接方式.二、家庭电路家庭电路一般由进户线、配电盘、室内导线、开关、插座、照明灯具和各种家电组成,为了用电安全,干路和支电路中要串联熔丝,也叫保险丝,选用熔丝时,应该使它的额定电流等于或稍大于电路的最大正常工作电流.为了避免换熔丝所带来的麻烦,在新建楼房中的电路通常用低压断路器代替保险丝.室内导线采用带有绝缘包皮的导线,各种规格的导线都有一个允许通过的最大电流值,又叫安全电流或额定电流.选用时要注意,大功率用电器一般应敷设专线.三、家庭用电故障1.家庭电路故障按性质大致可分为两类,线路故障和用电器故障.2.故障的原因可分为短路、断路、漏电等.如果用电器一接上熔丝就熔断,通常是短路;如果熔丝、用电器都没有问题,而用电器不工作,通常是断路;如果发现在没有增加用电器的情况下,用电量比平时增加,就有可能出现了漏电现象.四、家庭安全用电1.人体触电后的危险程度取决于以下三个因素:(1)电流的大小和通电时间,两者乘积大于50mA·s时就会造成较严重的伤害,甚至死亡,我国规定30mA·s为极限值;(2)电流通过的部位,通过心脏、大脑等重要器官危险性更大;(3)电压的高低,高于65V的交流电就会危及生命,人体的安全电压值低于36V.2.安全用电常识(1)湿手不接触带电设备,不用湿布擦带电设备,并且要防止用电器受潮.(2)使用家用电器时一定要仔细阅读说明书,特别是用电注意事项.移动家用电器时要断开电源.拔取电源线时,应当手持插头,切勿直接牵拉电源线,以免损坏电源线,或者造成接头脱落.(3)不能负载过大,否则容易导致危险.使用电热器具时要注意防止发生火灾.冬天使用电暖器时,人一离开就要停止使用.(4)遇到电气设备冒火,若一时无法判明原因,不得用手拔插头、拉闸刀开关,要使用绝缘工具拔下插头或拉开闸刀开关.(5)有金属外壳的家用电器一定要采用带保护接地的三孔插座.应在安装线路的同时敷设好接地线.五、节约用电1.节约能源:为了全人类的可持续发展问题,必须从自身做起,爱护环境,节约能源.2.电能的量度单位:“度”,1度=1千瓦时=3.6×106J.串联电路和并联电路的特点1.串联电路的特点如图所示I=I1=I2=I3U=U1+U2+U3R=R1+R2+R32.并联电路的特点如图所示U=U1=U2=U3I=I1+I2+I3=++(1)串联电路各电阻分得的电压与阻值成正比,并联电路各电阻分得的电流与阻值成反比.(2)判断几个用电器是串联还是并联的方法可使任意一用电器停止工作,观察其他用电器是否仍正常工作,如其他用电器不工作则该用电器与其他用电器是串联的,如其他用电器仍正常工作则该用电器与其他用电器是并联的.如图所示电路中,各电阻阻值已标出,输入电压UAB=110V时,输出电压UCD=________V.[解析]由电路简化的方法可以判断出9R与R相串联,再与R相并联,最后再与10R相串联,而UCD是指电阻R两端的电压值.所以电路中的总电阻大小为R总=10R+=11R所以电阻R上分得的电压大小为UCD=UAB×=1V.[答案]1学会分析电路,认清电阻间的连接方式,混联电路看似复杂,其实它的每一个小单元不是串联就是并联,从每一个小电路单元着手解决问题.1.两只白炽灯泡a、b分别标有“12V6W”和“12V12W”的字样,把...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高中物理 第5章 家用电器与日常生活 第2节 家庭用电学案 鲁科版选修1-1-鲁科版高二选修1-1物理学案
