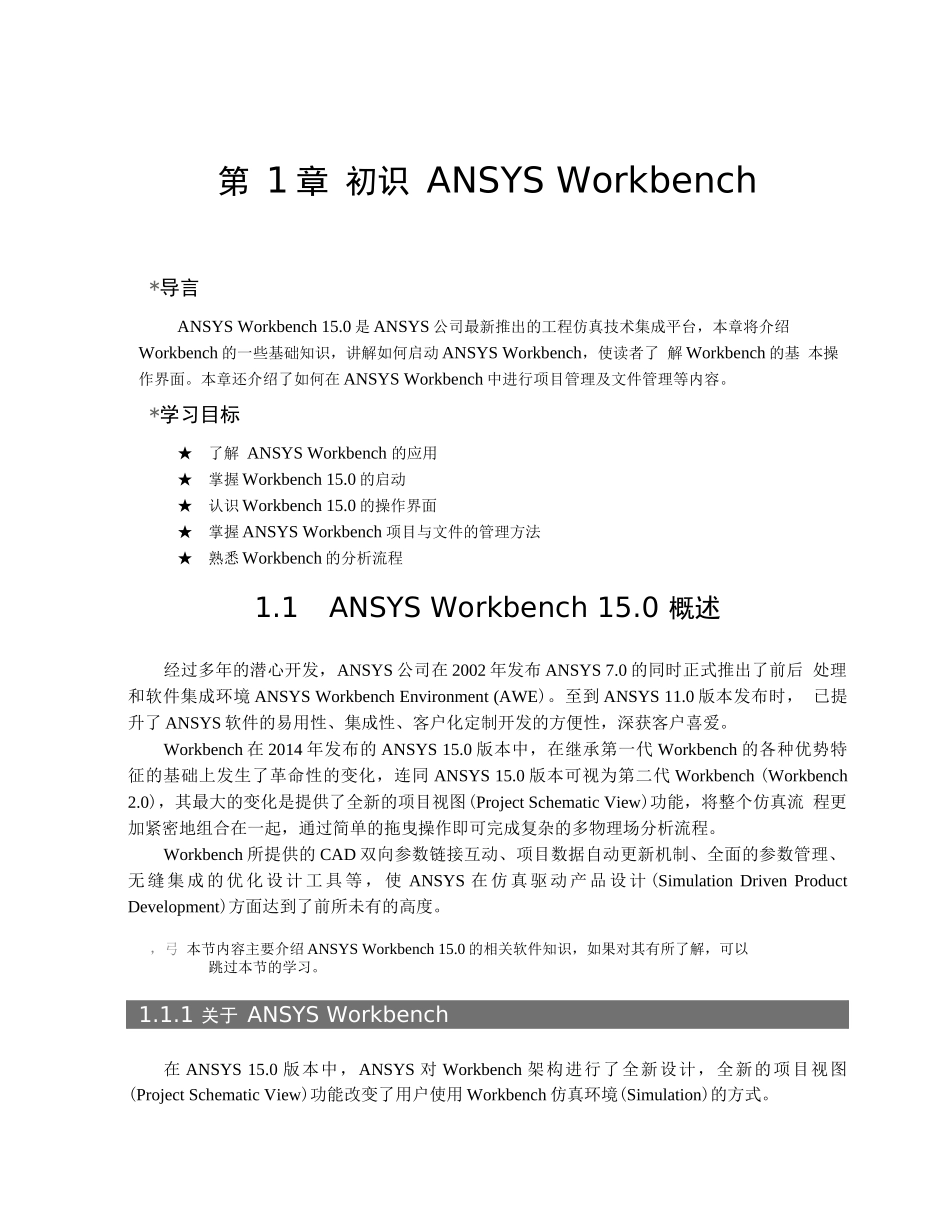

第1章初识ANSYSWorkbench*导言ANSYSWorkbench15.0是ANSYS公司最新推出的工程仿真技术集成平台，本章将介绍Workbench的一些基础知识，讲解如何启动ANSYSWorkbench，使读者了解Workbench的基本操作界面。本章还介绍了如何在ANSYSWorkbench中进行项目管理及文件管理等内容。*学习目标★了解ANSYSWorkbench的应用★掌握Workbench15.0的启动★认识Workbench15.0的操作界面★掌握ANSYSWorkbench项目与文件的管理方法★熟悉Workbench的分析流程1.1ANSYSWorkbench15.0概述经过多年的潜心开发，ANSYS公司在2002年发布ANSYS7.0的同时正式推出了前后处理和软件集成环境ANSYSWorkbenchEnvironment(AWE)。至到ANSYS11.0版本发布时，已提升了ANSYS软件的易用性、集成性、客户化定制开发的方便性，深获客户喜爱。Workbench在2014年发布的ANSYS15.0版本中，在继承第一代Workbench的各种优势特征的基础上发生了革命性的变化，连同ANSYS15.0版本可视为第二代Workbench(Workbench2.0)，其最大的变化是提供了全新的项目视图(ProjectSchematicView)功能，将整个仿真流程更加紧密地组合在一起，通过简单的拖曳操作即可完成复杂的多物理场分析流程。Workbench所提供的CAD双向参数链接互动、项目数据自动更新机制、全面的参数管理、无缝集成的优化设计工具等，使ANSYS在仿真驱动产品设计(SimulationDrivenProductDevelopment)方面达到了前所未有的高度。，弓本节内容主要介绍ANSYSWorkbench15.0的相关软件知识，如果对其有所了解，可以跳过本节的学习。1.1.1关于ANSYSWorkbench在ANSYS15.0版本中，ANSYS对Workbench架构进行了全新设计，全新的项目视图(ProjectSchematicView)功能改变了用户使用Workbench仿真环境(Simulation)的方式。2在一个类似流程图的图表中，仿真项目中的各项任务以互相连接的图形化方式清晰地表达出来，可以非常容易地理解项目的工程意图、数据关系、分析过程的状态等。项目视图系统使用起来非常简单：直接从左边的工具箱（Toolbox）中将所需的分析系统拖曳到右边的项目视图窗口中或双击即可。工具箱（Toolbox）中的分析系统（AnalysisSystems）部分，包含了各种已预置好的分析类型（如显式动力分析、FLUENT流体分析、结构模态分析、随机振动分析等），每一种分析类型都包含完成该分析所需的完整过程（如材料定义、几何建模、网格生成、求解设置、求解、后处理等过程），按其顺序一步步往下执行即可完成相关的分析任务。当然也可从工具箱中的ComponentSystems里选取各个独立的程序系统，自己组装成一个分析流程。一旦选择或定制好分析流程后，Workbench平台将能自动管理流程中任何步骤发生的变化（如几何尺寸变化、载荷变化等），自动执行流程中所需的应用程序，从而自动更新整个仿真项目，极大缩短了更改设计所需的时间。Workbench仿真流程具有良好的可定制性，只须通过鼠标拖曳操作，即可非常容易地创建复杂的、包含多个物理场的耦合分析流程，在各物理场之间所需的数据传输也能自动定义。ANSYSWorkbench平台在流体和结构分析之间自动创建数据连接以共享几何模型，使数据保存更轻量化，并更容易分析几何改变对流体和结构两者产生的影响。同时，从流体分析中将压力载荷传递到结构分析中的过程也是完全自动的。工具栏中预置的分析系统（AnalysisSystems）使用起来非常方便，因为它包含了所选分析类型所需的所有任务节点及相关应用程序。Workbench项目视图的设计是非常柔性的，用户可以非常方便地对分析流程进行自定义，把ComponentSystems中的各工具当成砖块，按照任务需要进行装配。ANSYSWorkbench环境中的应用程序都是支持参数变量的，包括CAD几何尺寸参数、材料特性参数、边界条件参数以及计算结果参数等。在仿真流程各环节中定义的参数都是直接在项目窗口中进行管理的，因而非常容易研究多个参数变量的变化。在项目窗口中，可以很方便地通过参数匹配形成一系列设计点，然后一次性地自动进行多个设计点的计算分析以完成What-If研究。利用ANSYSDesignXplorer模块（简称DX），可以更加全面地展现Workbench参数分析的优势。DX提供了试验设计（DOE）、目标驱动优化设计（Goal-DrivenOpt...
