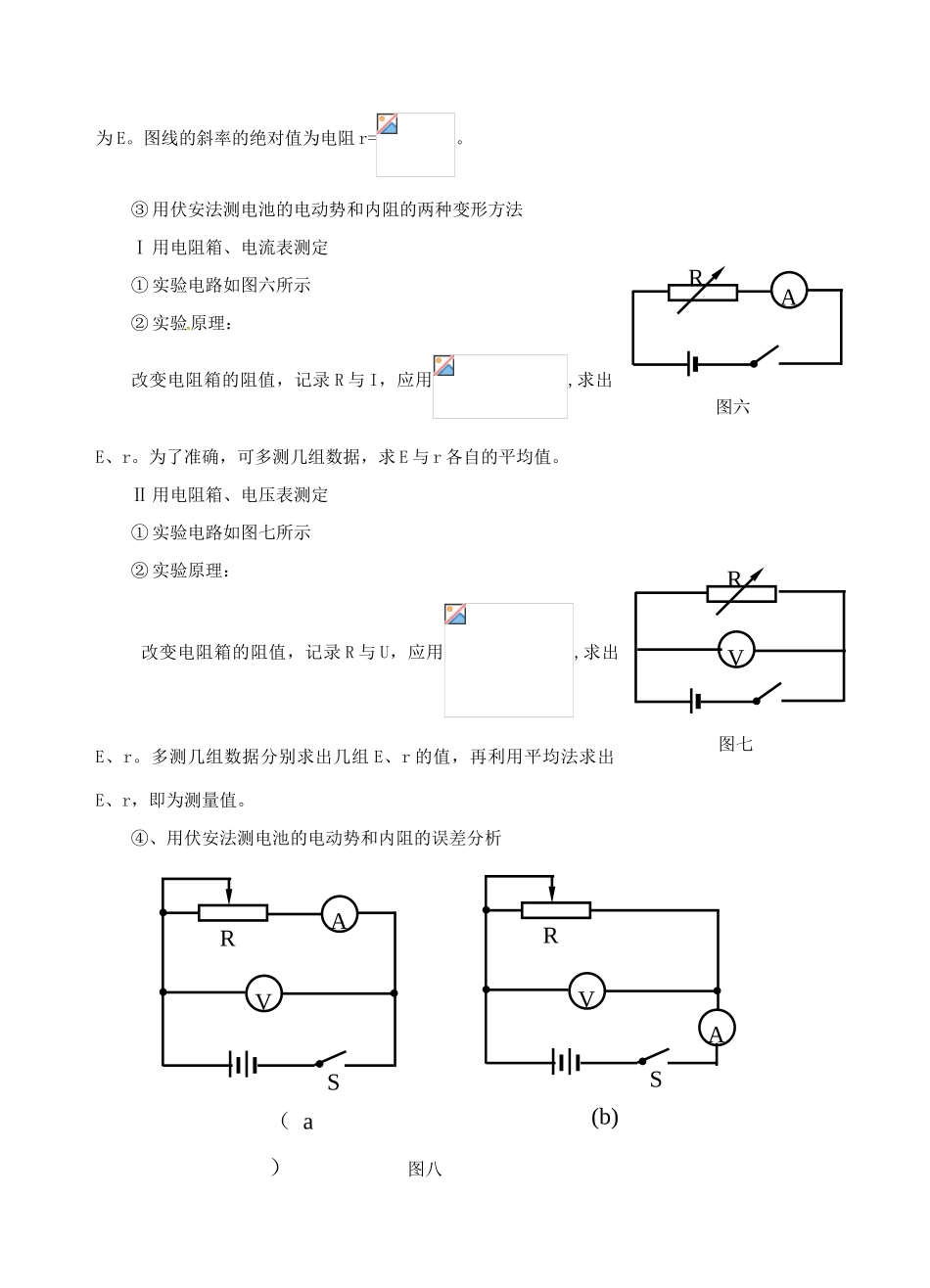

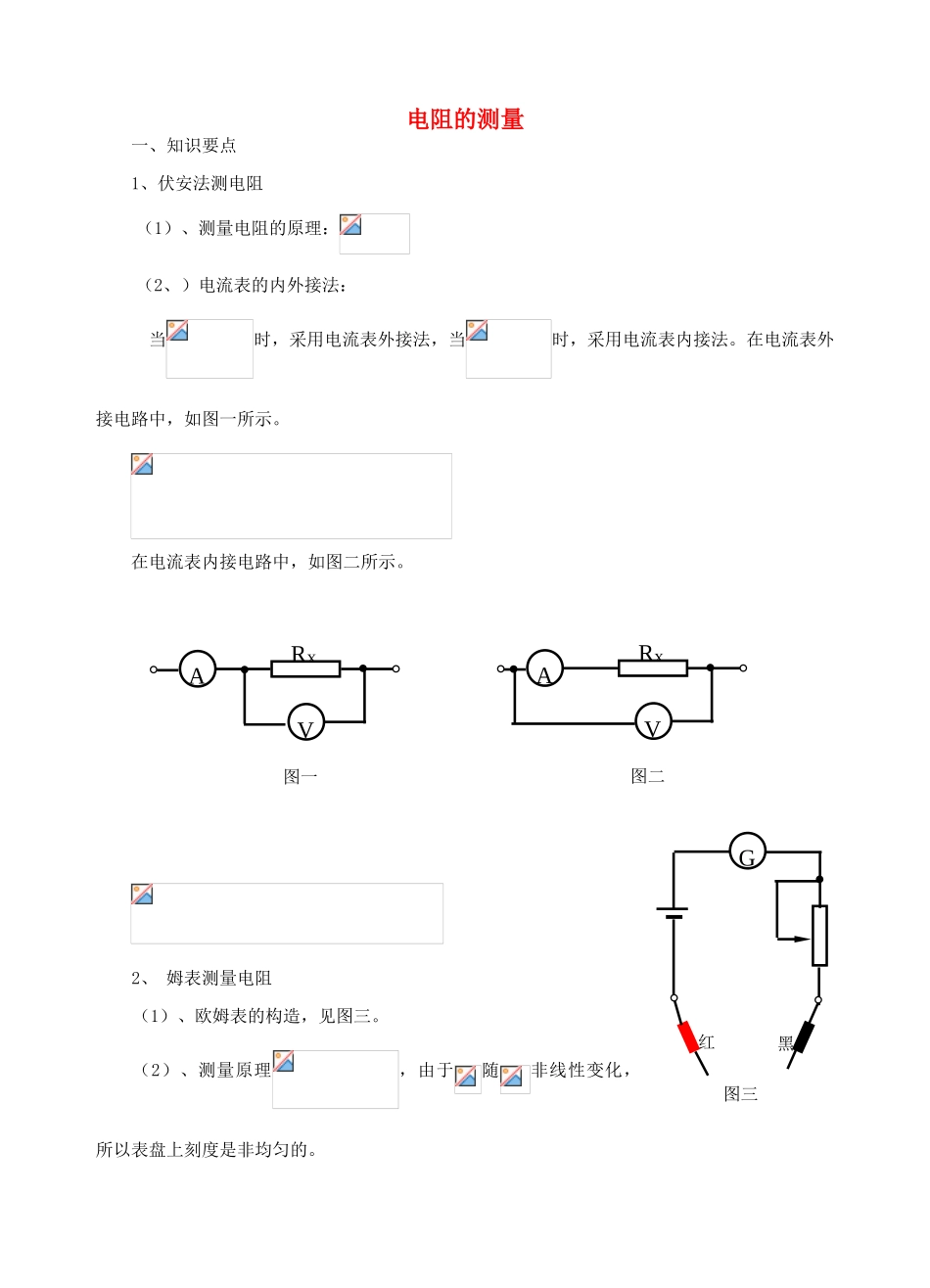

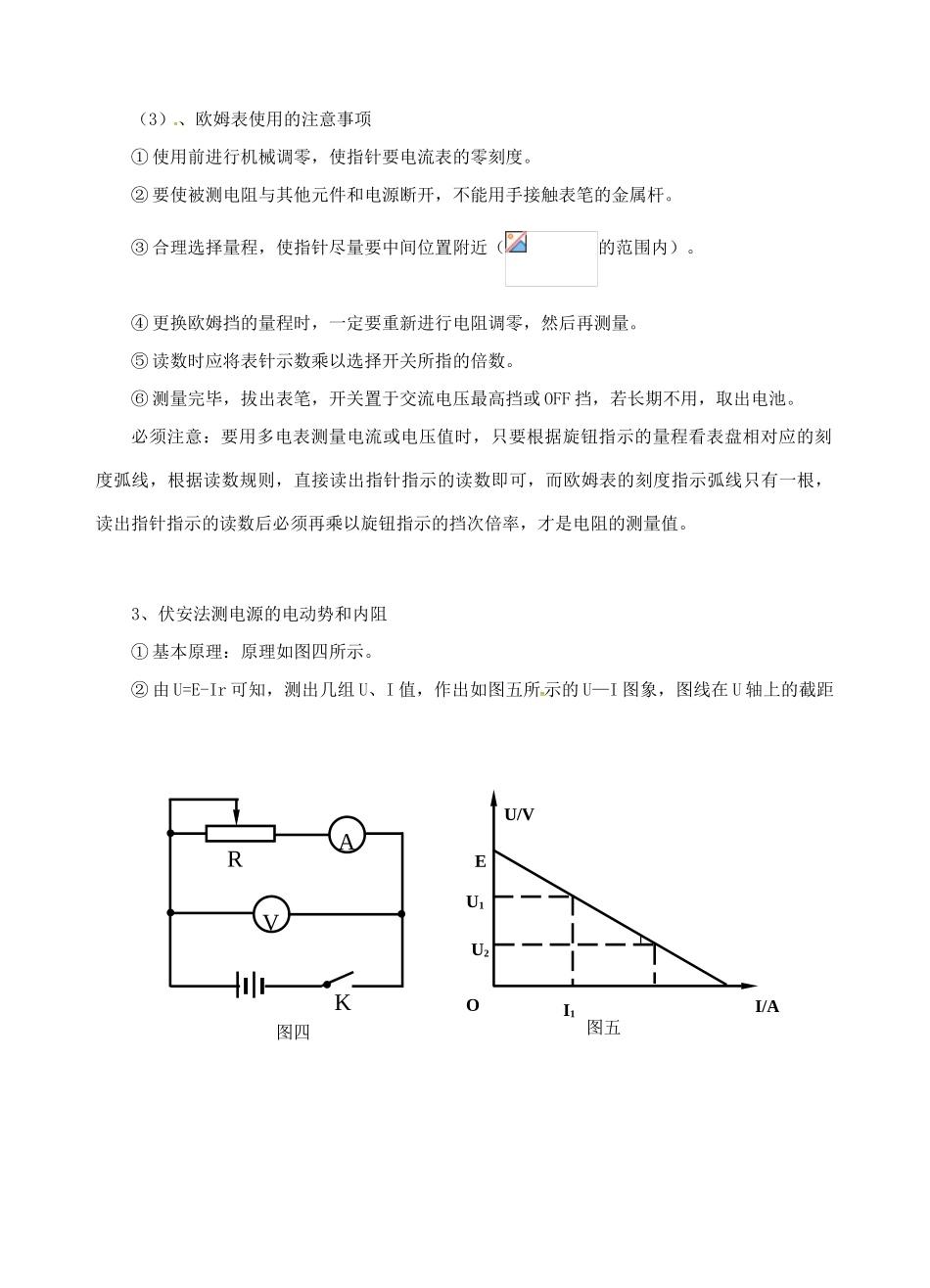

电阻的测量一、知识要点1、伏安法测电阻（1）、测量电阻的原理：（2、）电流表的内外接法：当时，采用电流表外接法，当时，采用电流表内接法。在电流表外接电路中，如图一所示。在电流表内接电路中，如图二所示。2、姆表测量电阻（1）、欧姆表的构造，见图三。（2）、测量原理，由于随非线性变化，所以表盘上刻度是非均匀的。AVRX图一AVRX图二G图三红黑（3）、欧姆表使用的注意事项①使用前进行机械调零，使指针要电流表的零刻度。②要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。③合理选择量程，使指针尽量要中间位置附近（的范围内）。④更换欧姆挡的量程时，一定要重新进行电阻调零，然后再测量。⑤读数时应将表针示数乘以选择开关所指的倍数。⑥测量完毕，拔出表笔，开关置于交流电压最高挡或OFF挡，若长期不用，取出电池。必须注意：要用多电表测量电流或电压值时，只要根据旋钮指示的量程看表盘相对应的刻度弧线，根据读数规则，直接读出指针指示的读数即可，而欧姆表的刻度指示弧线只有一根，读出指针指示的读数后必须再乘以旋钮指示的挡次倍率，才是电阻的测量值。3、伏安法测电源的电动势和内阻①基本原理：原理如图四所示。②由U=E-Ir可知，测出几组U、I值，作出如图五所示的U—I图象，图线在U轴上的截距AVR图四KU/VI/AOEU1U2I1图五为E。图线的斜率的绝对值为电阻r=。③用伏安法测电池的电动势和内阻的两种变形方法Ⅰ用电阻箱、电流表测定①实验电路如图六所示②实验原理：改变电阻箱的阻值，记录R与I，应用,求出E、r。为了准确，可多测几组数据，求E与r各自的平均值。Ⅱ用电阻箱、电压表测定①实验电路如图七所示②实验原理：改变电阻箱的阻值，记录R与U，应用,求出E、r。多测几组数据分别求出几组E、r的值，再利用平均法求出E、r，即为测量值。④、用伏安法测电池的电动势和内阻的误差分析AR图六VR图七AVR（a）SAVR(b)S图八若采用图八（a）或（b）电路，根据闭合电路欧姆定律，由两次测量列方程为E测=U1+I1r测E测=U2+I2r测解得：E测=r测=若考虑电流表和电压表的内阻，对图八（a）电路应用闭合电路欧姆定律有E=U1+（I1+）rE=U2+（I2+）r式中E、r为电源电动势和内阻的真实值。解得：E=>E测r=>r测对图八（b）电路应用闭合电路欧姆定律有E=U1+I1r+I1RAE=U2+I2r+I2RA解得：E==E测r=
