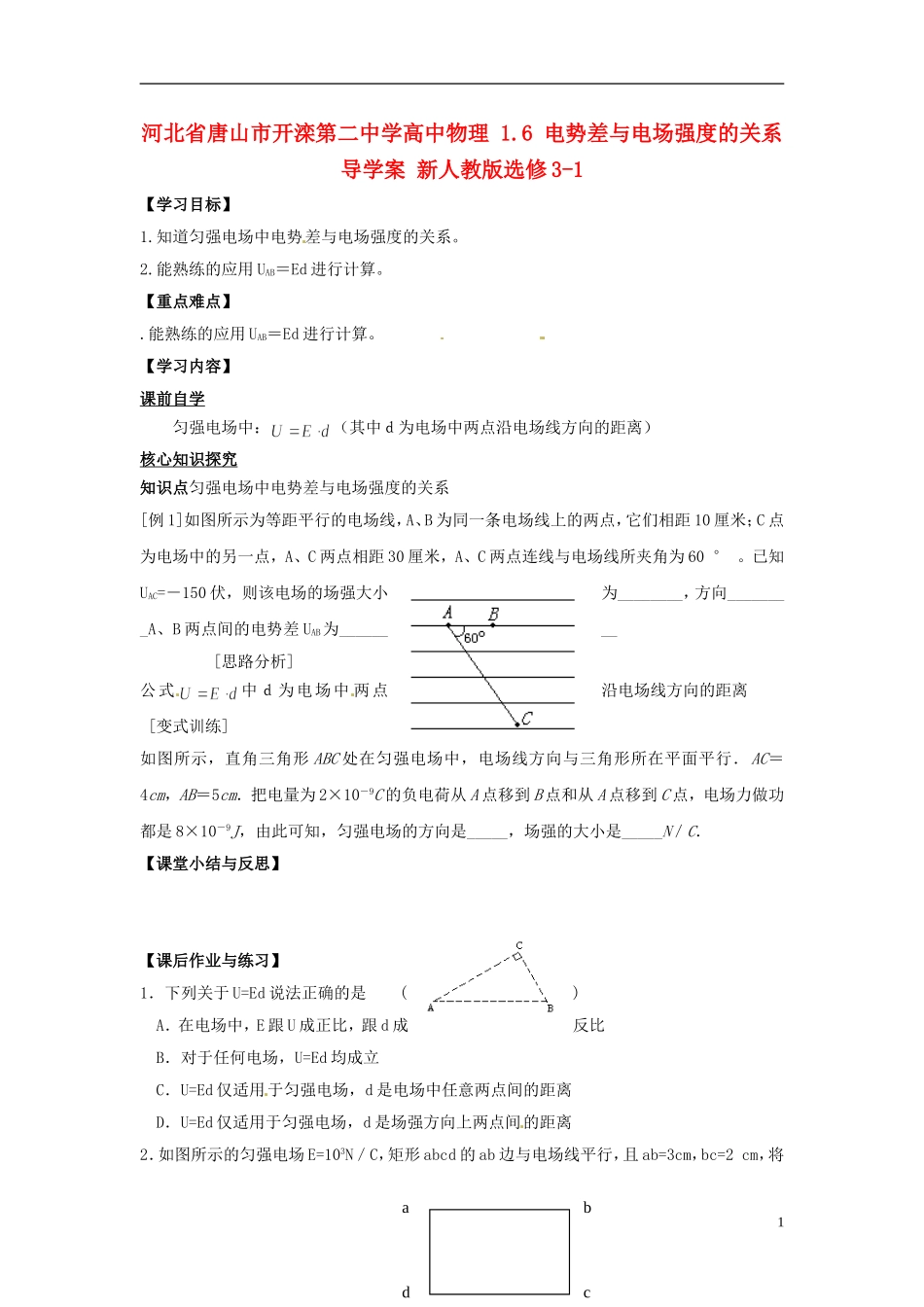

河北省唐山市开滦第二中学高中物理 1.6 电势差与电场强度的关系导学案 新人教版选修3-1VIP免费

abcd河北省唐山市开滦第二中学高中物理1.6电势差与电场强度的关系导学案新人教版选修3-1【学习目标】1.知道匀强电场中电势差与电场强度的关系。2.能熟练的应用UAB＝Ed进行计算。【重点难点】.能熟练的应用UAB＝Ed进行计算。【学习内容】课前自学匀强电场中：（其中ｄ为电场中两点沿电场线方向的距离）核心知识探究知识点匀强电场中电势差与电场强度的关系[例1]如图所示为等距平行的电场线，A、B为同一条电场线上的两点，它们相距10厘米；C点为电场中的另一点，A、C两点相距30厘米，A、C两点连线与电场线所夹角为60°。已知UAC=－150伏，则该电场的场强大小为________，方向________A、B两点间的电势差UAB为________[思路分析]公式中ｄ为电场中两点沿电场线方向的距离[变式训练]如图所示，直角三角形ABC处在匀强电场中，电场线方向与三角形所在平面平行．AC＝4cm，AB＝5cm．把电量为2×10－9C的负电荷从A点移到B点和从A点移到C点，电场力做功都是8×10－9J，由此可知，匀强电场的方向是_____，场强的大小是_____N／C．【课堂小结与反思】【课后作业与练习】1．下列关于U=Ed说法正确的是()A．在电场中，E跟U成正比，跟d成反比B．对于任何电场，U=Ed均成立C．U=Ed仅适用于匀强电场，d是电场中任意两点间的距离D．U=Ed仅适用于匀强电场，d是场强方向上两点间的距离2．如图所示的匀强电场E=103N／C，矩形abcd的ab边与电场线平行，且ab=3cm，bc=2cm，将1acbPEABq=5×lO-8C的点电荷沿矩形abcd移动一周，电场力做功_____，a、b两点间电势差为_____，b、c两点间电势差为_______.3．如图所示匀强电场中，有a、b、c三点，ab与场强方向平行，bc与场强方向成60°，ab=4cm，bc=10cm，将一个带电量为2×10-8C的电荷从a移到b时，电场力做功4×10-6J，则将此电荷从b移到c，电场力做功_____J，a、c间电势差为_____．4．如图所示，在电场强度E=2×103V／m的匀强电场中有三点A、M、B，AM=4cm，AB=5cm，MB=3cm，AM与电场线平行,把一电量q=2×10-7C的点电荷从B移到M，再从M移到A，电场力做功()A．1.6×10-5JB．1.2×10-5JC.－1.6×10-5JD．－4.0×10-5J5．如图所示匀强电场方向竖直向下，A、B是两等势面，已知A、B电势差为u，距离为d，现在P点的一点电荷Q，将使该电场中一点场强变为O，该点距P点距离为_______．6.对于公式E=U/d的说法中，正确的是()A.它适用于任何电场B.在匀强电场中，场强的数值等于沿电场线线方向每单位距离上降低的电势C.仅仅适用于匀强电场D.只要测出两点的电势差和两点的距离，即可算出电场强度7.如图所示，将两个带等量异性电的点电荷，分别置于A、B两点，CD是AB连线的垂直平分线，O为其垂足，AB线上M、N两点分别与O点等距.CD线上S、T两点分别与O点等距.若定无限远处电势为零，下面说法正确的是A.M、N两点比较，场强EM=EN，方向相同；电势φM=φN≠0B.S、T两点比较，场强ΕS=ET,方向相同，电势φS=φT=0C.若M、N、S、T四点与O点均等距，则场强EM=EN=ES=ET，且方向相同2EABMMNCAB＋q-qODTSEU1U2U3D.电势差USM=UNT，且均为负值8.两极间电压为U的电源与两平行金属板相连，两板之间的距离为d,在两极板间放着一个长为l的绝缘细棒，棒的两端固定着等量异种电荷，电荷量都是q,绝缘棒可绕中心轴无摩擦地转动，如图所示，不考虑棒的质量，要使棒从原位置转过180°，则电场力作功是多少？9.如图所示，两个小球带有同样电荷q，两球心在同一竖直线上，彼此相距为H，其中B球固定。当质量为m的A球以竖直向下的初速v0沿竖直方向落下时，能靠近B球的最小距离为h，则A球下落过程的初、末位置间的电势差为（）(A)(B)(C)(D)10.如图所示，匀强电场的场强E＝1×103N／C，将q＝－5×10－8C的点电荷从A点沿半径为1．5cm的圆形轨道移到B点（A、B两点连线与场强方向平行，∠AOC＝90°），则电场力做功W＝_____J．A、B两点的电势相比较，___点电势高．点电荷q在A、B两点所具有的电势能相比较，在____点的电势能大，A、C两点的电势差UAC=_______V．11.如图所示，实线为电场线，虚线为等势线，相邻两等势线间电势差相等，有一正电荷在电势线U3上时，具有动能20J，它在运动到等势线U1时，...
