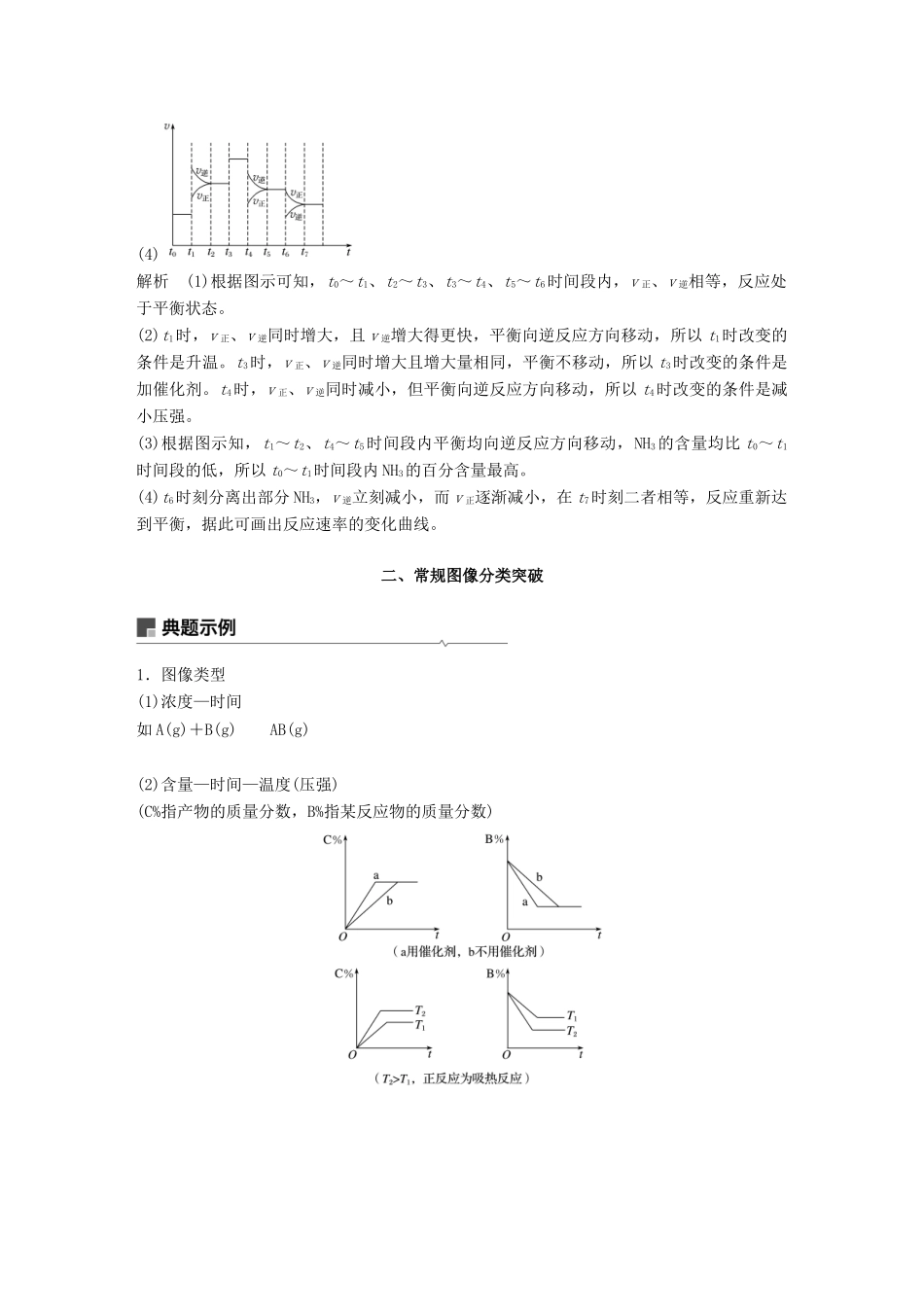

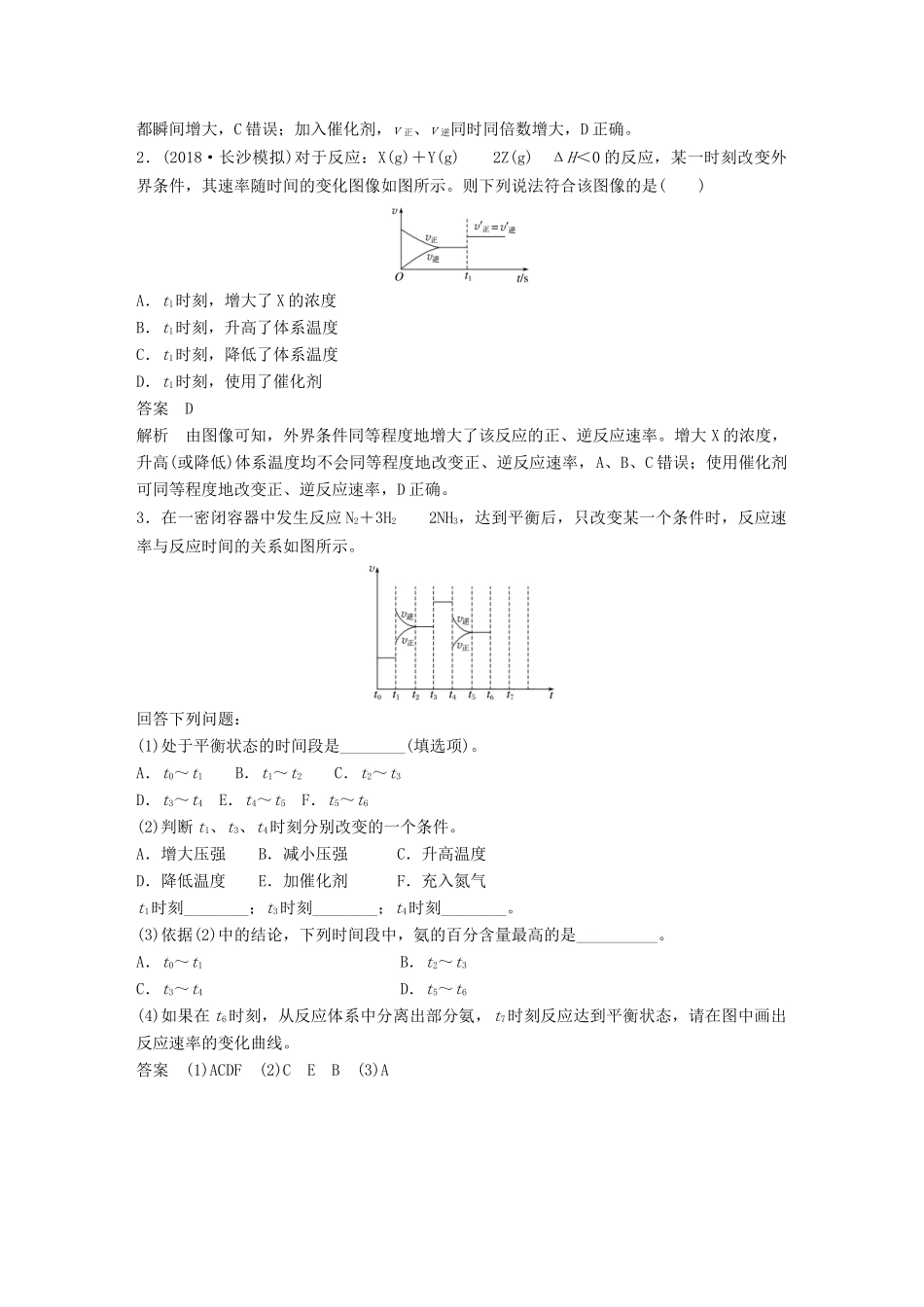

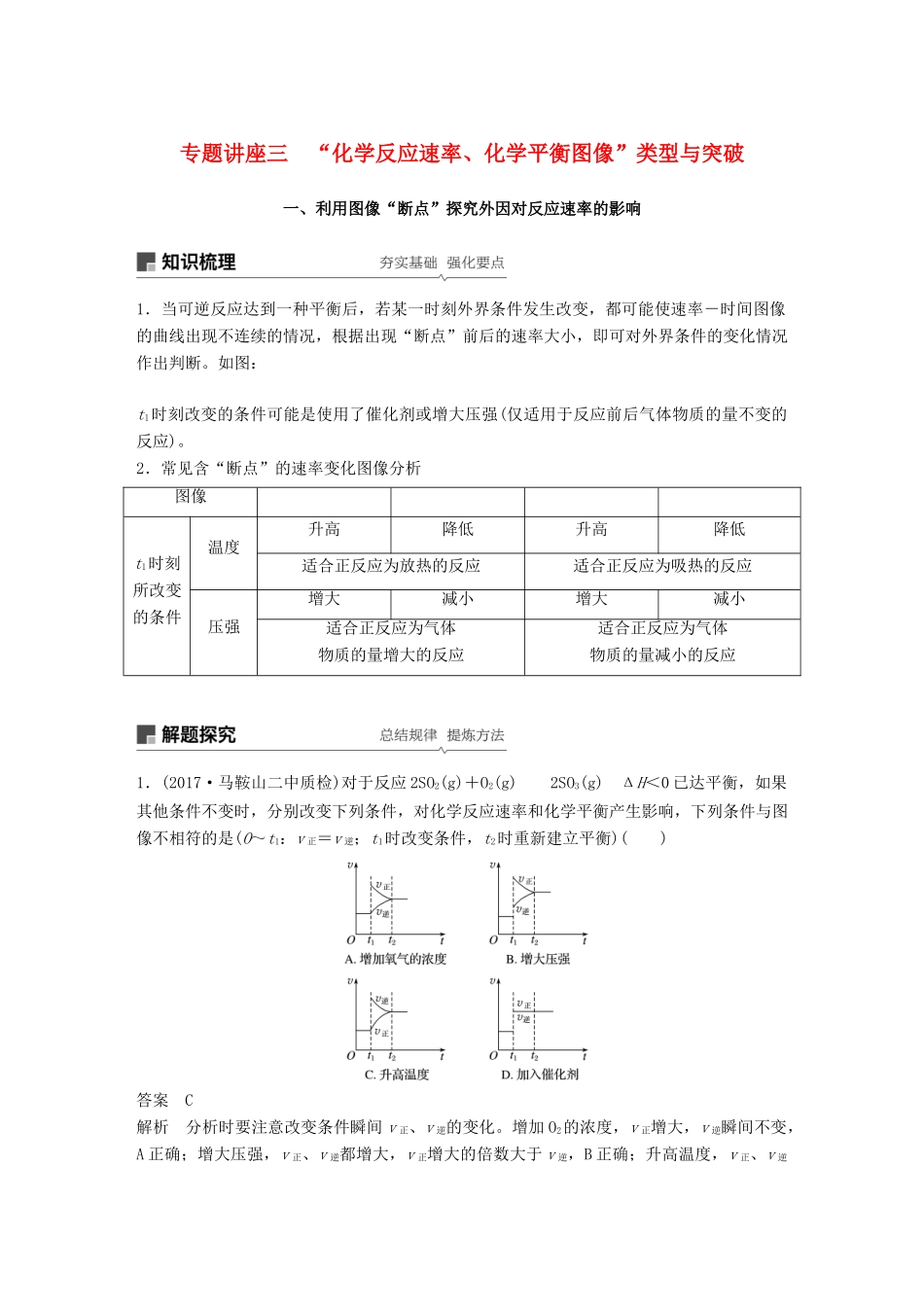

专题讲座三“化学反应速率、化学平衡图像”类型与突破一、利用图像“断点”探究外因对反应速率的影响1．当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率－时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。2．常见含“断点”的速率变化图像分析图像t1时刻所改变的条件温度升高降低升高降低适合正反应为放热的反应适合正反应为吸热的反应压强增大减小增大减小适合正反应为气体物质的量增大的反应适合正反应为气体物质的量减小的反应1．(2017·马鞍山二中质检)对于反应2SO2(g)＋O2(g)2SO3(g)ΔH＜0已达平衡，如果其他条件不变时，分别改变下列条件，对化学反应速率和化学平衡产生影响，下列条件与图像不相符的是(O～t1：v正＝v逆；t1时改变条件，t2时重新建立平衡)()答案C解析分析时要注意改变条件瞬间v正、v逆的变化。增加O2的浓度，v正增大，v逆瞬间不变，A正确；增大压强，v正、v逆都增大，v正增大的倍数大于v逆，B正确；升高温度，v正、v逆都瞬间增大，C错误；加入催化剂，v正、v逆同时同倍数增大，D正确。2．(2018·长沙模拟)对于反应：X(g)＋Y(g)2Z(g)ΔH＜0的反应，某一时刻改变外界条件，其速率随时间的变化图像如图所示。则下列说法符合该图像的是()A．t1时刻，增大了X的浓度B．t1时刻，升高了体系温度C．t1时刻，降低了体系温度D．t1时刻，使用了催化剂答案D解析由图像可知，外界条件同等程度地增大了该反应的正、逆反应速率。增大X的浓度，升高(或降低)体系温度均不会同等程度地改变正、逆反应速率，A、B、C错误；使用催化剂可同等程度地改变正、逆反应速率，D正确。3．在一密闭容器中发生反应N2＋3H22NH3，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。回答下列问题：(1)处于平衡状态的时间段是________(填选项)。A．t0～t1B．t1～t2C．t2～t3D．t3～t4E．t4～t5F．t5～t6(2)判断t1、t3、t4时刻分别改变的一个条件。A．增大压强B．减小压强C．升高温度D．降低温度E．加催化剂F．充入氮气t1时刻________；t3时刻________；t4时刻________。(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。A．t0～t1B．t2～t3C．t3～t4D．t5～t6(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。答案(1)ACDF(2)CEB(3)A(4)解析(1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。(2)t1时，v正、v逆同时增大，且v逆增大得更快，平衡向逆反应方向移动，所以t1时改变的条件是升温。t3时，v正、v逆同时增大且增大量相同，平衡不移动，所以t3时改变的条件是加催化剂。t4时，v正、v逆同时减小，但平衡向逆反应方向移动，所以t4时改变的条件是减小压强。(3)根据图示知，t1～t2、t4～t5时间段内平衡均向逆反应方向移动，NH3的含量均比t0～t1时间段的低，所以t0～t1时间段内NH3的百分含量最高。(4)t6时刻分离出部分NH3，v逆立刻减小，而v正逐渐减小，在t7时刻二者相等，反应重新达到平衡，据此可画出反应速率的变化曲线。二、常规图像分类突破1．图像类型(1)浓度—时间如A(g)＋B(g)AB(g)(2)含量—时间—温度(压强)(C%指产物的质量分数，B%指某反应物的质量分数)(3)恒压(或恒温)线(α表示反应物的转化率，c表示反应物的平衡浓度)图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；图②，若T1>T2，则正反应为放热反应。(4)几种特殊图像①对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如下图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆...
