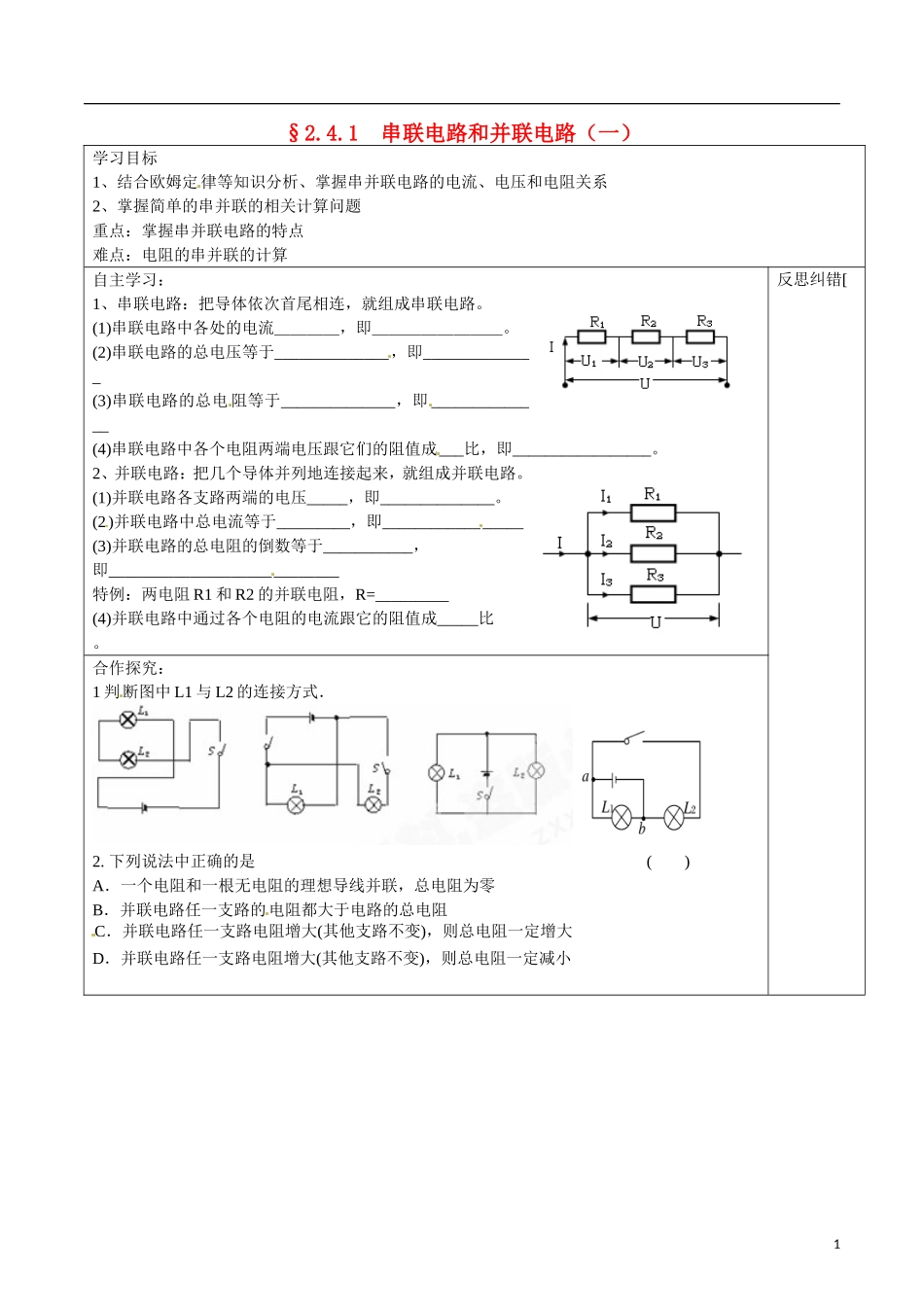

§2.4.1串联电路和并联电路（一）学习目标1、结合欧姆定律等知识分析、掌握串并联电路的电流、电压和电阻关系2、掌握简单的串并联的相关计算问题重点：掌握串并联电路的特点难点：电阻的串并联的计算自主学习：1、串联电路：把导体依次首尾相连，就组成串联电路。(1)串联电路中各处的电流＿＿＿＿，即＿＿＿＿＿＿＿＿。(2)串联电路的总电压等于______________，即______________(3)串联电路的总电阻等于______________，即______________(4)串联电路中各个电阻两端电压跟它们的阻值成___比，即_________________。2、并联电路：把几个导体并列地连接起来，就组成并联电路。(1)并联电路各支路两端的电压_____，即______________。(2)并联电路中总电流等于_________，即_________________(3)并联电路的总电阻的倒数等于___________，即____________________________特例：两电阻R1和R2的并联电阻，R=_________(4)并联电路中通过各个电阻的电流跟它的阻值成_____比。反思纠错[合作探究：1判断图中L1与L2的连接方式．2.下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小1目标检测1、图中R1=4Ω，R2=9Ω，R3=18Ω。通电后经R1、R2和R3的电流之比I1：I2：I3=，R1、R2和R3两端的电压之比U1：U2：U3=。.2、某电路两端电压不变，当电阻增至30Ω时电流降为原来的4／5，则电路原来的电阻为_________Ω。3、如图所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6A，当开关S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A．1：2B．2：1C．2：3D．3：24、如图所示，P为一块均匀的半圆形合金片将它按图甲的方式接在A、B之间时，测得它的电阻为R，若将它按图乙的方式接在A、B之间时.这时的电阻应是()A.RB.2RC.3RD.4R5、如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是（）A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对6.如下图所示电路中，伏特表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻．R1和R3电阻未知，R2＝R4＝20Ω，伏特表V1和V2的读数分别为15V和10V，则a、b两点间的电压为()A．23VB．24VC．25VD．26V7.由4个电阻连接成的混联电路如下图所示．R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω.2(1)求a、d之间的总电阻．(2)如果把42V的电压加在a、d两端，通过每个电阻的电流是多少？反思小结：3
