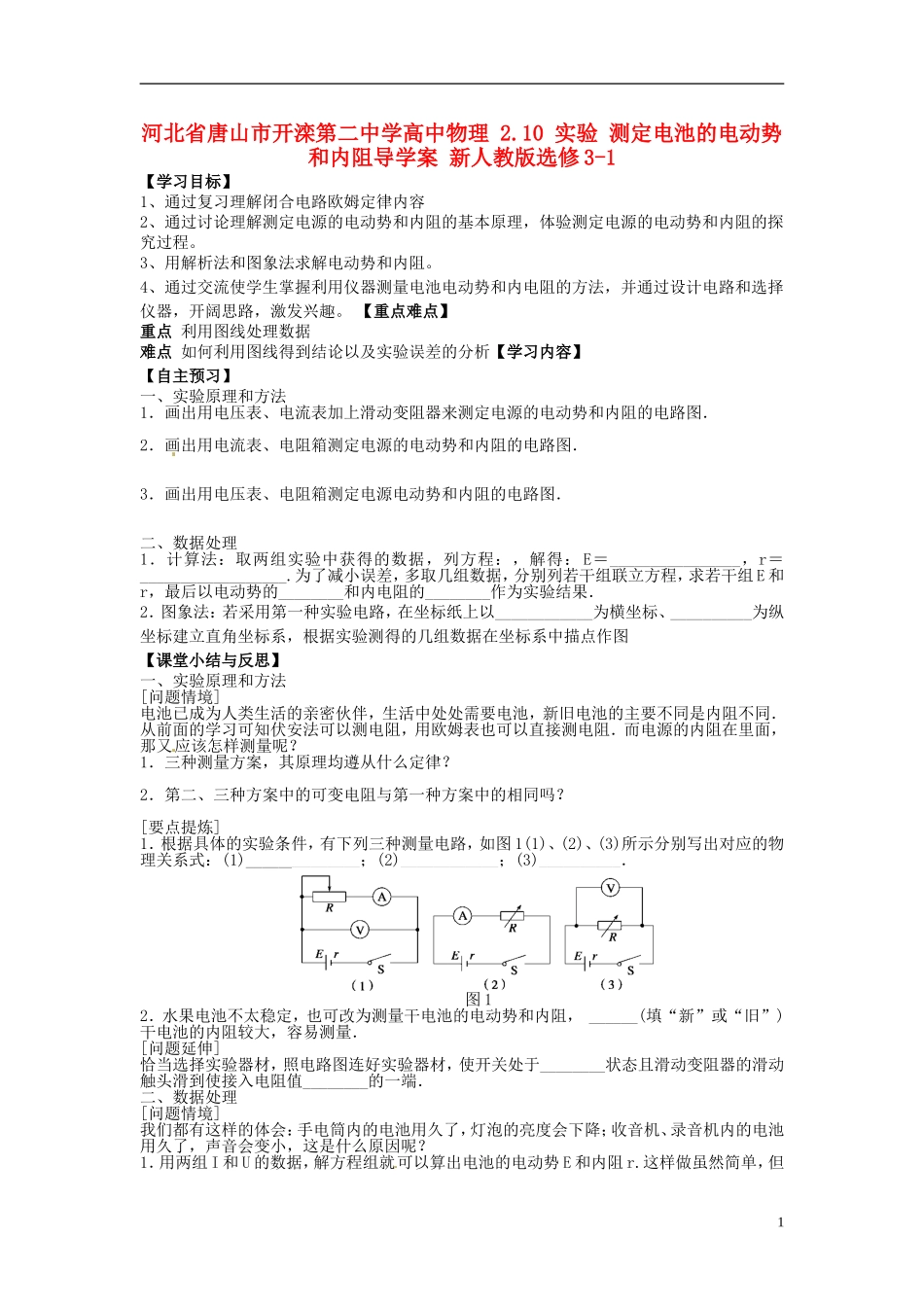

河北省唐山市开滦第二中学高中物理 2.10 实验 测定电池的电动势和内阻导学案 新人教版选修3-1VIP免费

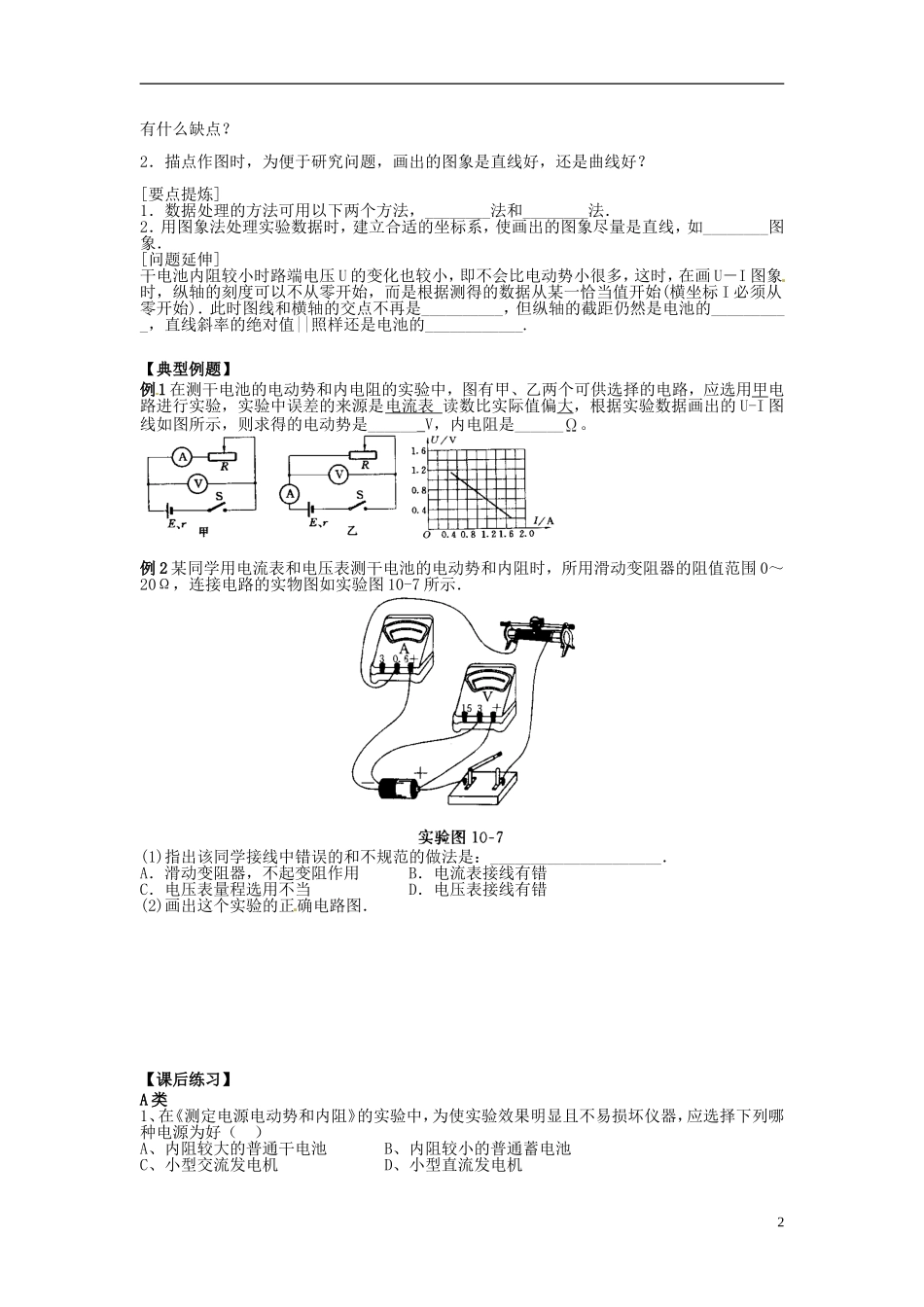

河北省唐山市开滦第二中学高中物理2.10实验测定电池的电动势和内阻导学案新人教版选修3-1【学习目标】1、通过复习理解闭合电路欧姆定律内容2、通过讨论理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。3、用解析法和图象法求解电动势和内阻。4、通过交流使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。【重点难点】重点利用图线处理数据难点如何利用图线得到结论以及实验误差的分析【学习内容】【自主预习】一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．2．画出用电流表、电阻箱测定电源的电动势和内阻的电路图．3．画出用电压表、电阻箱测定电源电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：，解得：E＝________________，r＝__________________.为了减小误差，多取几组数据，分别列若干组联立方程，求若干组E和r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图【课堂小结与反思】一、实验原理和方法[问题情境]电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢？1．三种测量方案，其原理均遵从什么定律？2．第二、三种方案中的可变电阻与第一种方案中的相同吗？[要点提炼]1．根据具体的实验条件，有下列三种测量电路，如图1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)______________；(2)____________；(3)__________．图12．水果电池不太稳定，也可改为测量干电池的电动势和内阻，______(填“新”或“旧”)干电池的内阻较大，容易测量．[问题延伸]恰当选择实验器材，照电路图连好实验器材，使开关处于________状态且滑动变阻器的滑动触头滑到使接入电阻值________的一端．二、数据处理[问题情境]我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电池用久了，声音会变小，这是什么原因呢？1．用两组I和U的数据，解方程组就可以算出电池的电动势E和内阻r.这样做虽然简单，但1有什么缺点？2．描点作图时，为便于研究问题，画出的图象是直线好，还是曲线好？[要点提炼]1．数据处理的方法可用以下两个方法，________法和________法．2．用图象法处理实验数据时，建立合适的坐标系，使画出的图象尽量是直线，如________图象．[问题延伸]干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U－I图象时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)．此时图线和横轴的交点不再是__________，但纵轴的截距仍然是电池的__________，直线斜率的绝对值||照样还是电池的____________.【典型例题】例1在测干电池的电动势和内电阻的实验中，图有甲、乙两个可供选择的电路，应选用甲电路进行实验，实验中误差的来源是电流表读数比实际值偏大，根据实验数据画出的U-I图线如图所示，则求得的电动势是______V，内电阻是______。例2某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0～20Ω，连接电路的实物图如实验图10-7所示．(1)指出该同学接线中错误的和不规范的做法是：_____________________．A．滑动变阻器，不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线有错(2)画出这个实验的正确电路图．【课后练习】A类1、在《测定电源电动势和内阻》的实验中，为使实验效果明显且不易损坏仪器，应选择下列哪种电源为好（）A、内阻较大的普通干电池B、内阻较小的普通蓄电池C、小型交流发电机D、小型直流发电机22、图所示为《测定电源电动势和内阻》的电路图，下列说法中正确的是（）A、该电路图有错误，缺少一只与电流表相串联的保护电阻B、用一节干电池做电源，稍旧电池比全...
