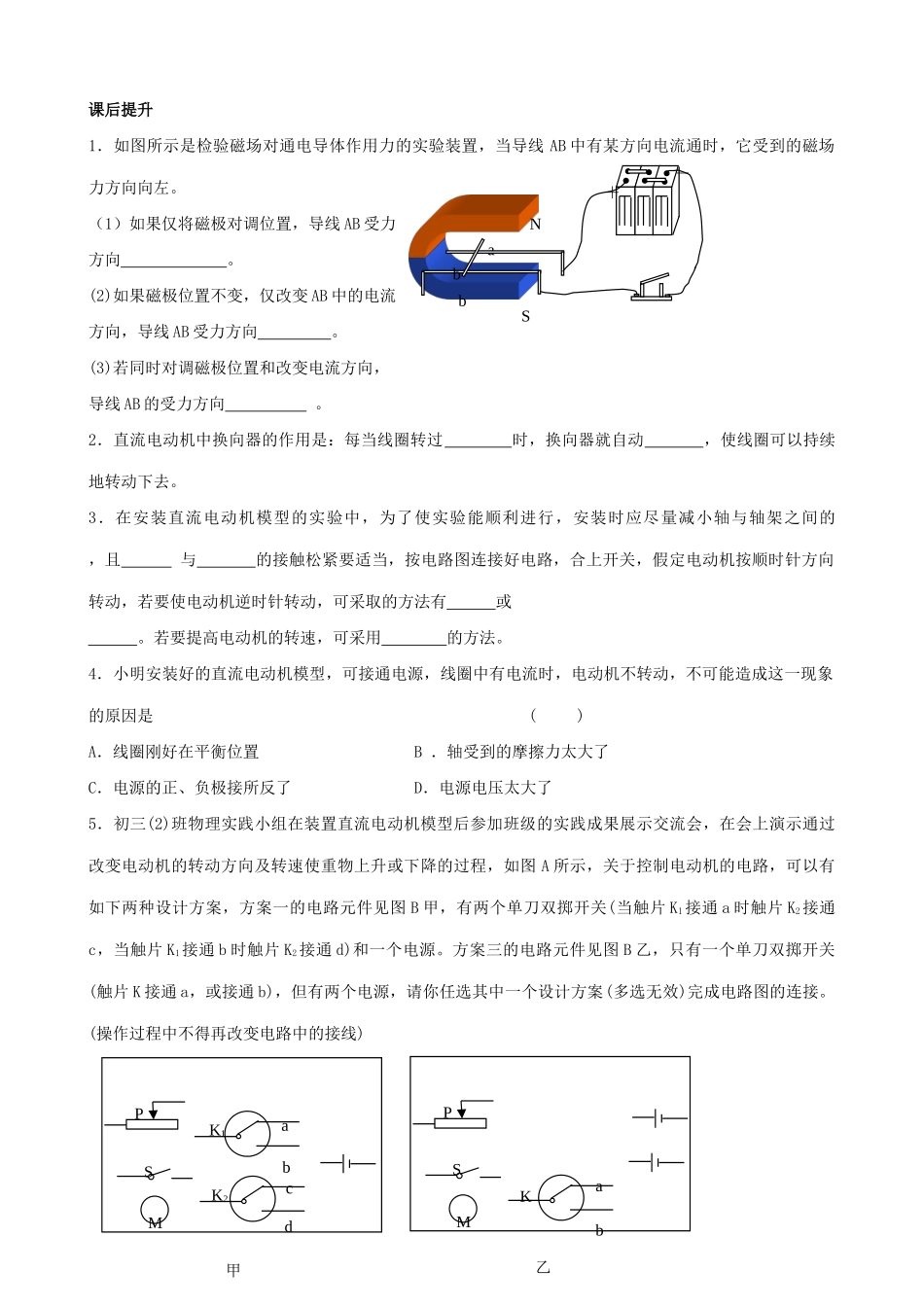

安装直流电动机模型课堂巩固1．要改变直流电动机转动的方向，下列措施中可行的是()A．增加磁体的磁性B．增大电源电压C．增大线圈中的电流D．改变线圈中的电流方向2．下列做法中，电动机转动方向不会改变的是()A．把电源两极对调B．把磁场两极对调C．把电源两极和磁体两极同时对调D．改变电流的大小和电流方向3．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是()A．磁铁和磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了4．要改变直流电动机的转速，下列措施可行的是()A．把电源两极对调B．把磁铁的磁极对调C．改变线圈中电流的大小D．同时对调电源两极和磁铁两极5．小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？6．小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。实验次数钩码的质量m(g)钩码升高的高度h(m)钩码上升的时间t(s)电流表示数I(A)电压表示数U(V)滑动变阻器滑片位置11001.03.60.203.0中点21001.08.00.151.5最右端请你参加小明的研究，解答下列问题：(1)在实验过程中，发生了哪些形式的能量的转化(指出其中的两种)。(2)计算出第一次实验中，电动机提升重物做的有用功和电动机消耗的电功率。(3)求出电源电压和滑动变阻器的最大阻值。（4）第二次实验过程中，＋－滑动变阻器消耗的电能是多少？课后提升1．如图所示是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。（1）如果仅将磁极对调位置，导线AB受力方向。(2)如果磁极位置不变，仅改变AB中的电流方向，导线AB受力方向。(3)若同时对调磁极位置和改变电流方向，导线AB的受力方向。2．直流电动机中换向器的作用是：每当线圈转过时，换向器就自动，使线圈可以持续地转动下去。3．在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与轴架之间的，且与的接触松紧要适当，按电路图连接好电路，合上开关，假定电动机按顺时针方向转动，若要使电动机逆时针转动，可采取的方法有或。若要提高电动机的转速，可采用的方法。4．小明安装好的直流电动机模型，可接通电源，线圈中有电流时，电动机不转动，不可能造成这一现象的原因是()A．线圈刚好在平衡位置B．轴受到的摩擦力太大了C．电源的正、负极接所反了D．电源电压太大了5．初三(2)班物理实践小组在装置直流电动机模型后参加班级的实践成果展示交流会，在会上演示通过改变电动机的转动方向及转速使重物上升或下降的过程，如图A所示，关于控制电动机的电路，可以有如下两种设计方案，方案一的电路元件见图B甲，有两个单刀双掷开关(当触片K1接通a时触片K2接通c，当触片K1接通b时触片K2接通d)和一个电源。方案三的电路元件见图B乙，只有一个单刀双掷开关(触片K接通a，或接通b)，但有两个电源，请你任选其中一个设计方案(多选无效)完成电路图的连接。(操作过程中不得再改变电路中的接线)abbNS＋－MM甲SSPPK1K2Kaabcdb乙并请回答：(1)如何改变电动机的转向方向？(2)如何改变电动机的转速？课堂巩固1．D2．C3．C4．C5．略6．（1）电能转化为机械能；电能转化为内能（2）0.98J0.6W（3）6V30Ω（4）5.4J课后提升1．（1）右（2）右（3）左2．平衡位置改变线圈中的电流方向3．摩擦换向器电刷改变电流方向调换磁极增大电流4．C5．略
