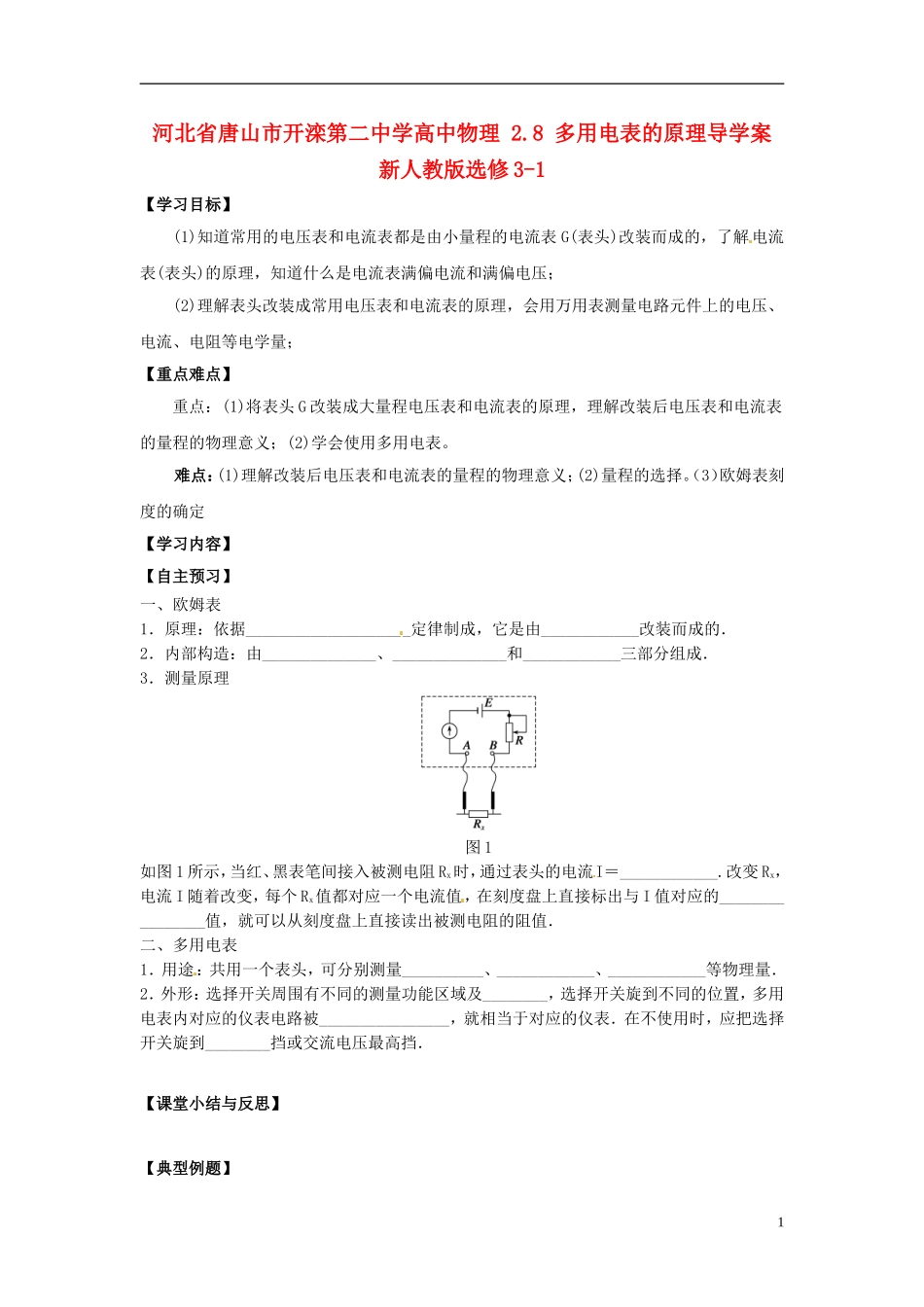

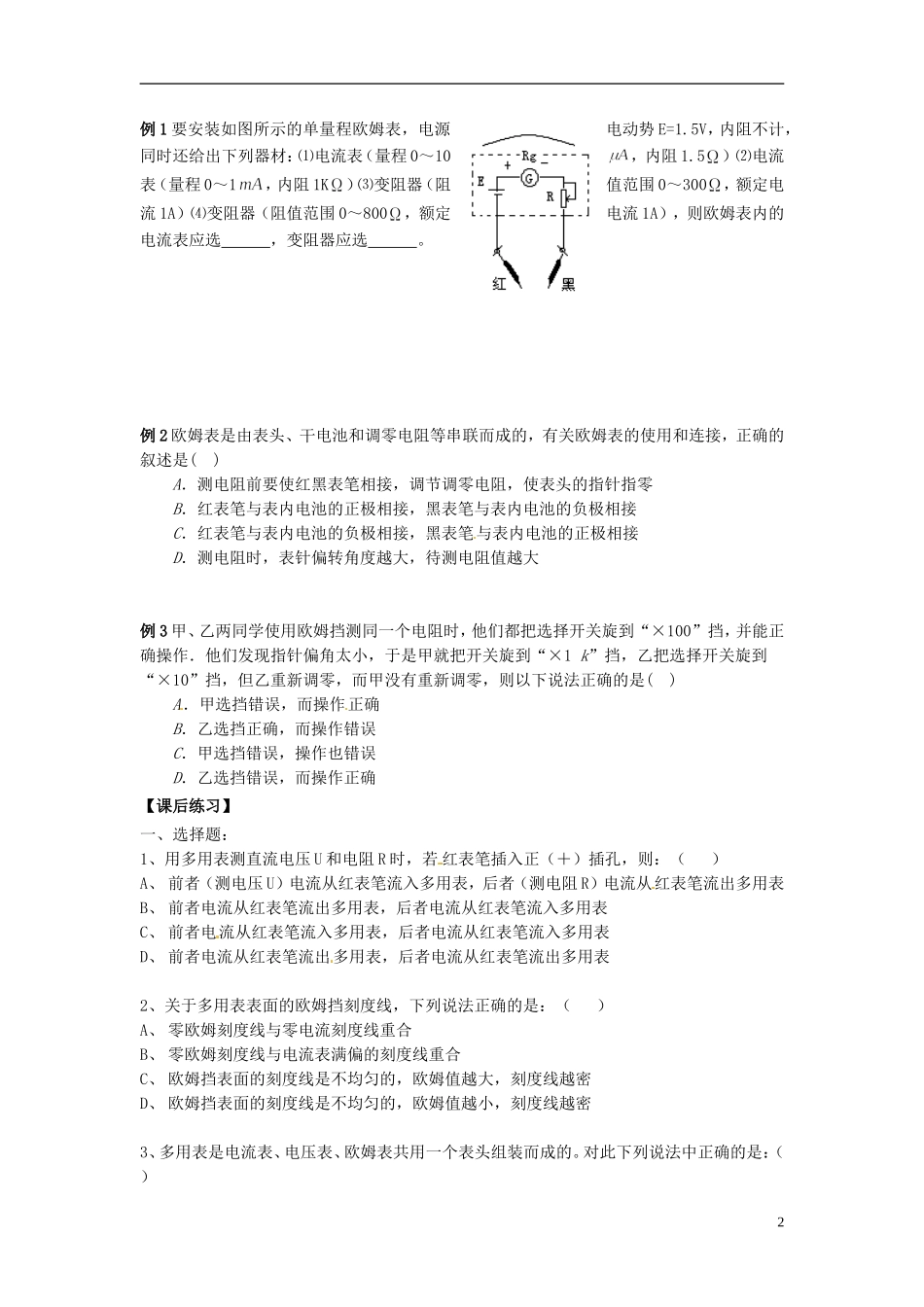

河北省唐山市开滦第二中学高中物理2.8多用电表的原理导学案新人教版选修3-1【学习目标】(1)知道常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的，了解电流表(表头)的原理，知道什么是电流表满偏电流和满偏电压；(2)理解表头改装成常用电压表和电流表的原理，会用万用表测量电路元件上的电压、电流、电阻等电学量；【重点难点】重点：(1)将表头G改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义；(2)学会使用多用电表。难点：(1)理解改装后电压表和电流表的量程的物理意义；(2)量程的选择。（3）欧姆表刻度的确定【学习内容】【自主预习】一、欧姆表1．原理：依据____________________定律制成，它是由____________改装而成的．2．内部构造：由______________、______________和____________三部分组成．3．测量原理图1如图1所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝____________.改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量__________、____________、____________等物理量．2．外形：选择开关周围有不同的测量功能区域及________，选择开关旋到不同的位置，多用电表内对应的仪表电路被________________，就相当于对应的仪表．在不使用时，应把选择开关旋到________挡或交流电压最高挡．【课堂小结与反思】【典型例题】1例1要安装如图所示的单量程欧姆表，电源电动势E=1.5V，内阻不计，同时还给出下列器材：⑴电流表（量程0～10，内阻1.5）⑵电流表（量程0～1，内阻1K）⑶变阻器（阻值范围0～300，额定电流1A）⑷变阻器（阻值范围0～800，额定电流1A），则欧姆表内的电流表应选，变阻器应选。例2欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是()A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接C．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大例3甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲就把开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确【课后练习】一、选择题：1、用多用表测直流电压U和电阻R时，若红表笔插入正（＋）插孔，则：（）A、前者（测电压U）电流从红表笔流入多用表，后者（测电阻R）电流从红表笔流出多用表B、前者电流从红表笔流出多用表，后者电流从红表笔流入多用表C、前者电流从红表笔流入多用表，后者电流从红表笔流入多用表D、前者电流从红表笔流出多用表，后者电流从红表笔流出多用表2、关于多用表表面的欧姆挡刻度线，下列说法正确的是：（）A、零欧姆刻度线与零电流刻度线重合B、零欧姆刻度线与电流表满偏的刻度线重合C、欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D、欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密3、多用表是电流表、电压表、欧姆表共用一个表头组装而成的。对此下列说法中正确的是：（）2A、无论作电压表、电流表还是欧姆表使用，内部都装有电池B、无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势C、无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出D、以上说法都不正确4、一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA处。则被测电阻的阻值为：（）A、1000ΩB、5000ΩC、1500ΩD、2000Ω5、欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：（）A、这个电阻的阻值很小B...
