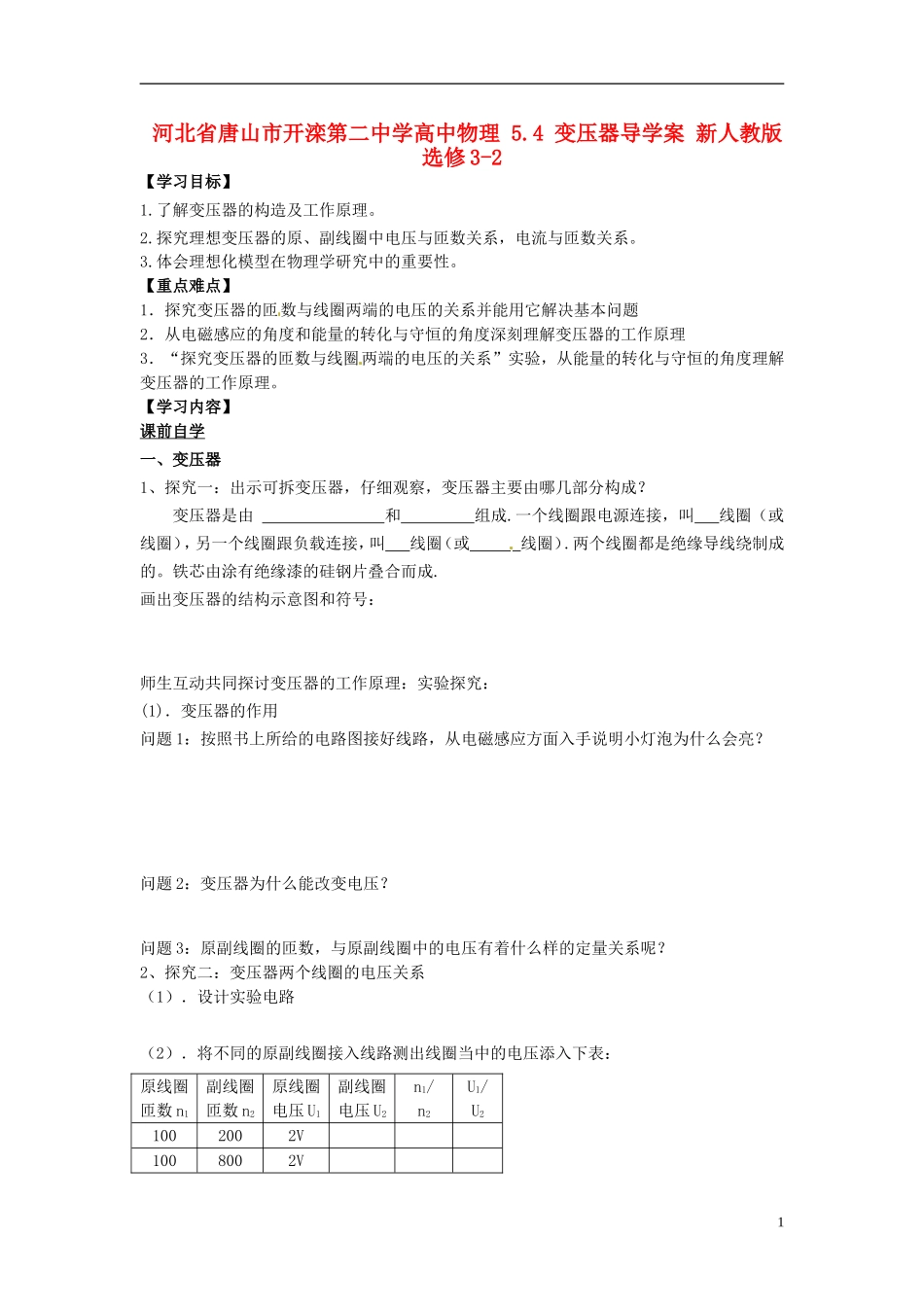

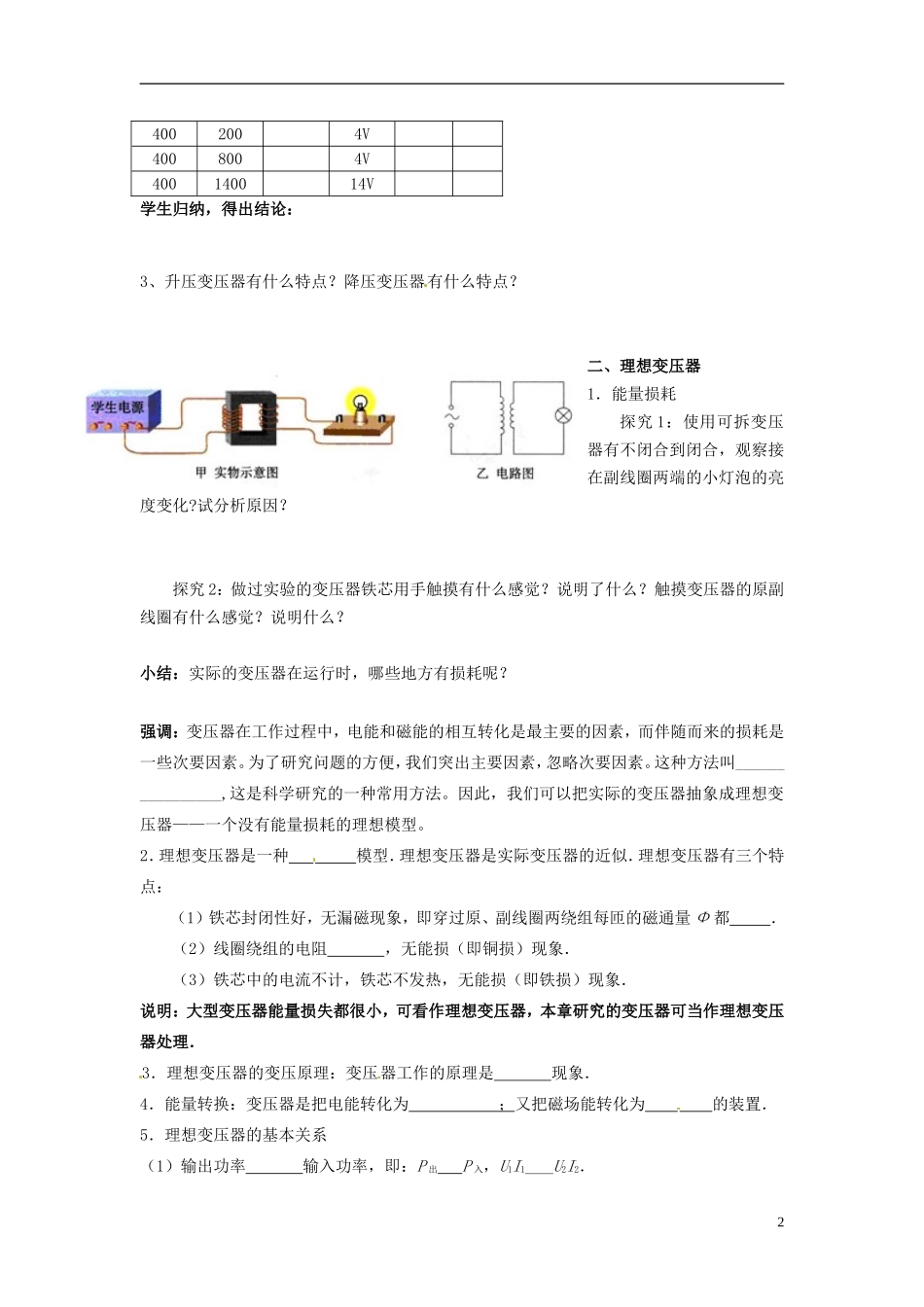

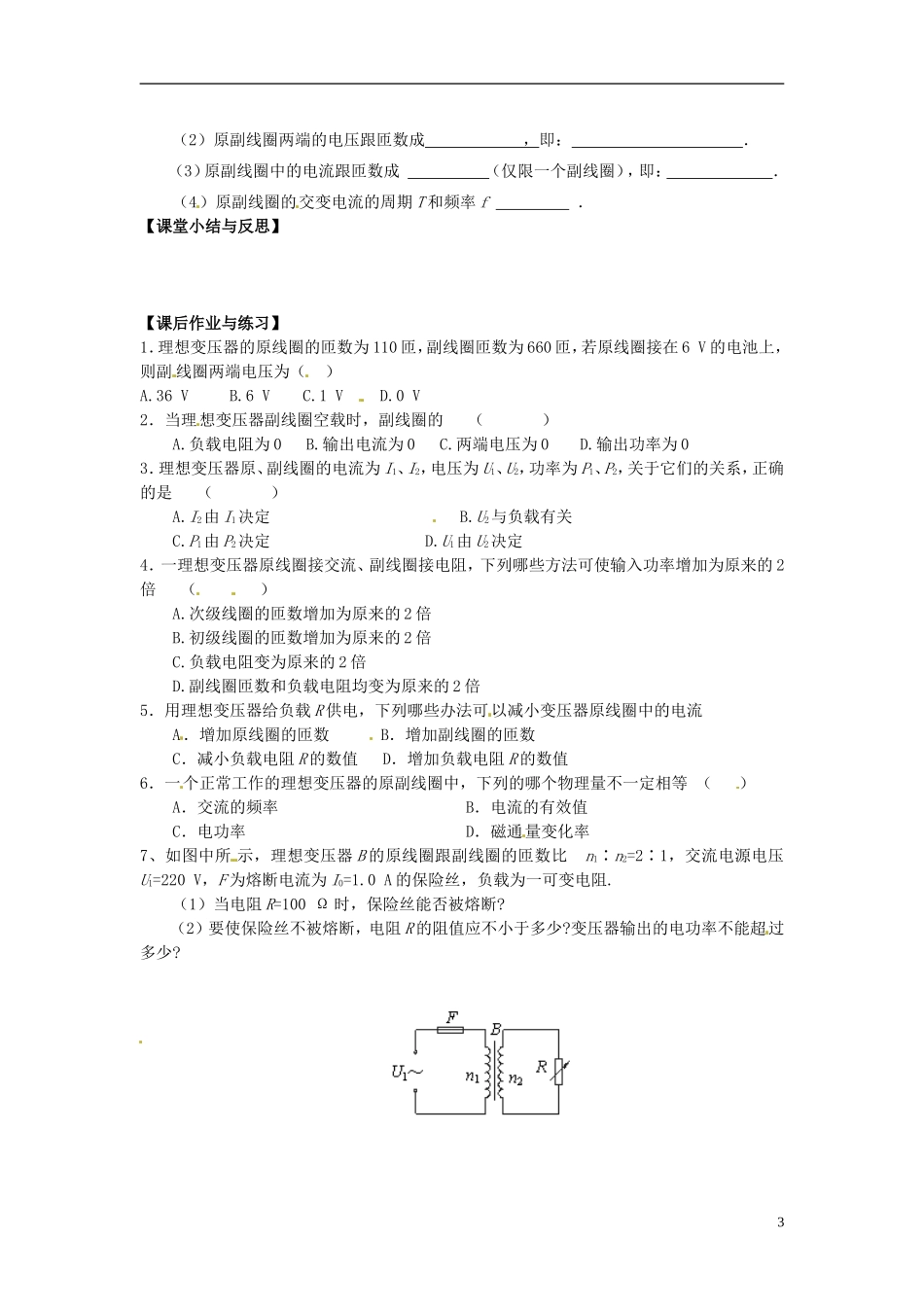

河北省唐山市开滦第二中学高中物理 5.4 变压器导学案 新人教版选修3-2VIP免费

河北省唐山市开滦第二中学高中物理5.4变压器导学案新人教版选修3-2【学习目标】1.了解变压器的构造及工作原理。2.探究理想变压器的原、副线圈中电压与匝数关系，电流与匝数关系。3.体会理想化模型在物理学研究中的重要性。【重点难点】1．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题2．从电磁感应的角度和能量的转化与守恒的角度深刻理解变压器的工作原理3．“探究变压器的匝数与线圈两端的电压的关系”实验，从能量的转化与守恒的角度理解变压器的工作原理。【学习内容】课前自学一、变压器1、探究一：出示可拆变压器，仔细观察，变压器主要由哪几部分构成？变压器是由和组成.一个线圈跟电源连接，叫线圈（或线圈），另一个线圈跟负载连接，叫线圈（或线圈）.两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成.画出变压器的结构示意图和符号：师生互动共同探讨变压器的工作原理：实验探究：(1)．变压器的作用问题1：按照书上所给的电路图接好线路，从电磁感应方面入手说明小灯泡为什么会亮？问题2：变压器为什么能改变电压？问题3：原副线圈的匝数，与原副线圈中的电压有着什么样的定量关系呢？2、探究二：变压器两个线圈的电压关系（1）．设计实验电路（2）．将不同的原副线圈接入线路测出线圈当中的电压添入下表：原线圈匝数n1副线圈匝数n2原线圈电压U1副线圈电压U2n1/n2U1/U21002002V1008002V14002004V4008004V400140014V学生归纳，得出结论：3、升压变压器有什么特点？降压变压器有什么特点？二、理想变压器1．能量损耗探究1：使用可拆变压器有不闭合到闭合，观察接在副线圈两端的小灯泡的亮度变化?试分析原因？探究2：做过实验的变压器铁芯用手触摸有什么感觉？说明了什么？触摸变压器的原副线圈有什么感觉？说明什么？小结：实际的变压器在运行时，哪些地方有损耗呢？强调：变压器在工作过程中，电能和磁能的相互转化是最主要的因素，而伴随而来的损耗是一些次要因素。为了研究问题的方便，我们突出主要因素，忽略次要因素。这种方法叫________________,这是科学研究的一种常用方法。因此，我们可以把实际的变压器抽象成理想变压器——一个没有能量损耗的理想模型。2．理想变压器是一种模型．理想变压器是实际变压器的近似．理想变压器有三个特点：（1）铁芯封闭性好，无漏磁现象，即穿过原、副线圈两绕组每匝的磁通量Φ都．（2）线圈绕组的电阻，无能损（即铜损）现象．（3）铁芯中的电流不计，铁芯不发热，无能损（即铁损）现象．说明：大型变压器能量损失都很小，可看作理想变压器，本章研究的变压器可当作理想变压器处理．3．理想变压器的变压原理：变压器工作的原理是现象．4．能量转换：变压器是把电能转化为；又把磁场能转化为的装置．5．理想变压器的基本关系（1）输出功率输入功率，即：P出P入，U1I1U2I2．2（2）原副线圈两端的电压跟匝数成，即：．（3）原副线圈中的电流跟匝数成（仅限一个副线圈），即：．（4）原副线圈的交变电流的周期T和频率f．【课堂小结与反思】【课后作业与练习】1．理想变压器的原线圈的匝数为110匝，副线圈匝数为660匝，若原线圈接在6V的电池上，则副线圈两端电压为（）A.36VB.6VC.1VD.0V2．当理想变压器副线圈空载时，副线圈的（）A.负载电阻为0B.输出电流为0C.两端电压为0D.输出功率为03．理想变压器原、副线圈的电流为I1、I2，电压为U1、U2，功率为P1、P2，关于它们的关系，正确的是（）A.I2由I1决定B.U2与负载有关C.P1由P2决定D.U1由U2决定4．一理想变压器原线圈接交流、副线圈接电阻，下列哪些方法可使输入功率增加为原来的2倍（）A.次级线圈的匝数增加为原来的2倍B.初级线圈的匝数增加为原来的2倍C.负载电阻变为原来的2倍D.副线圈匝数和负载电阻均变为原来的2倍5．用理想变压器给负载R供电，下列哪些办法可以减小变压器原线圈中的电流A．增加原线圈的匝数B．增加副线圈的匝数C．减小负载电阻R的数值D．增加负载电阻R的数值6．一个正常工作的理想变压器的原副线圈中，下列的哪个物理量不一定相等（）A．交流的频率B．电流的有效值C．电功率D．磁通量变化率7、如图中所示，理想变压器B的原线圈跟副...
