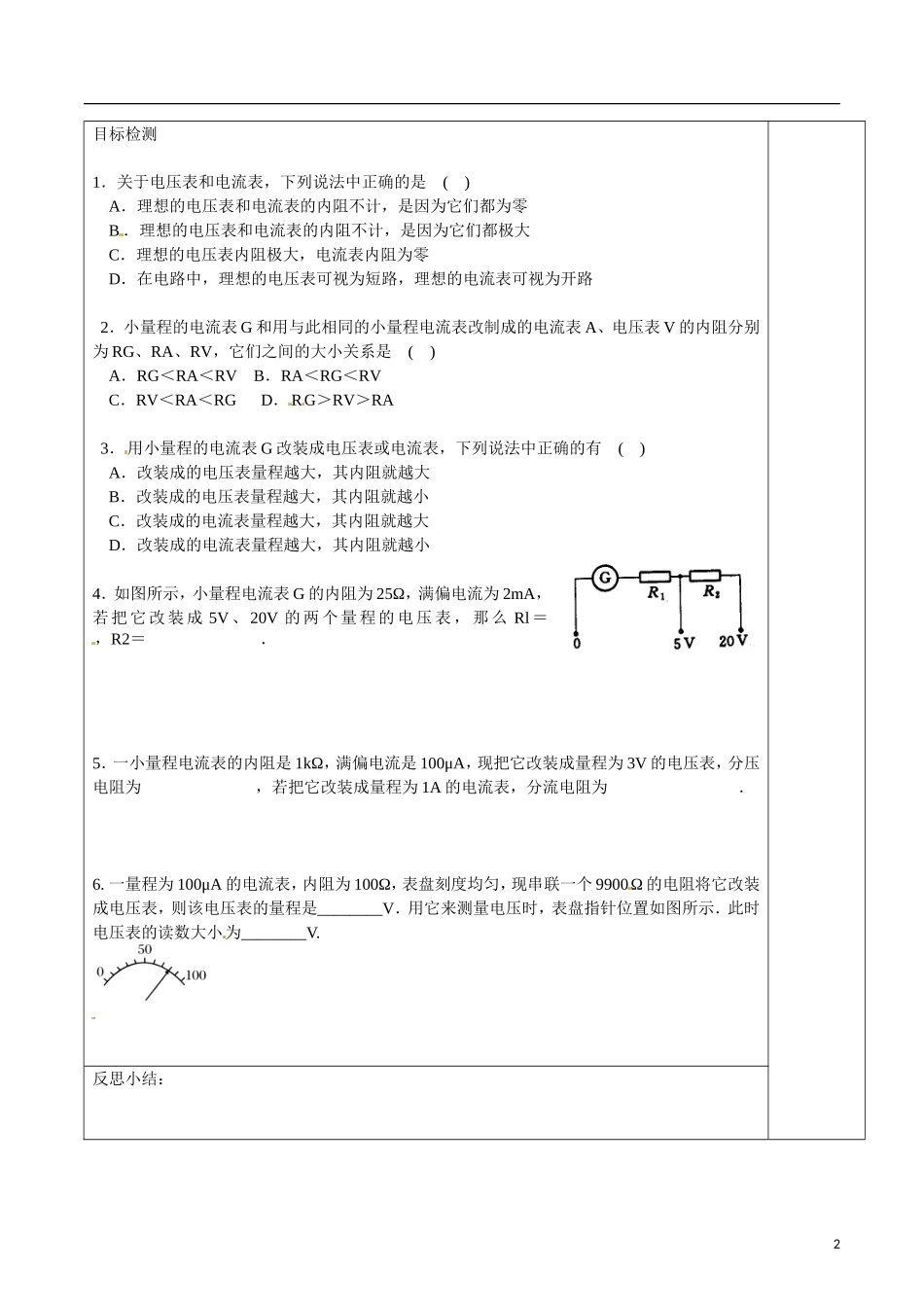

§2.4.2串联电路和并联电路（二）学习目标理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值重点：表头G改装成大量程电压表V和电流表A的原理难点：计算分压电阻和分流电阻自主学习：电压表和电流表表头：表头就是一个小量程的电流表G。从电路角度看，表头就是一个_______，同样遵从_________，与其他电阻的不同仅在于通过表头的电流是可以从______上读出来的。它有三个特征量：内阻____、满偏电流___、满偏电压___，它们之间的关系是__________。表头的满偏电压和满偏电流一般都______，测量较大的电压时要______一个电阻；测量较大的电流时要_____一个电阻。反思纠错[合作探究：电流表G改装成电压表例1、有一个电流表G，内阻Rg=1000Ω，满偏电流Ig=100μA。要把它改装为量程0—3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？电流表G改装成大量程电流表例2、有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程0—0.6A的电流表，要并联多大的电阻？改装后电流表的内阻是多大？1目标检测1．关于电压表和电流表，下列说法中正确的是()A．理想的电压表和电流表的内阻不计，是因为它们都为零B．理想的电压表和电流表的内阻不计，是因为它们都极大C．理想的电压表内阻极大，电流表内阻为零D．在电路中，理想的电压表可视为短路，理想的电流表可视为开路2．小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为RG、RA、RV，它们之间的大小关系是()A．RG＜RA＜RVB．RA＜RG＜RVC．RV＜RA＜RGD．RG＞RV＞RA3．用小量程的电流表G改装成电压表或电流表，下列说法中正确的有()A．改装成的电压表量程越大，其内阻就越大B．改装成的电压表量程越大，其内阻就越小C．改装成的电流表量程越大，其内阻就越大D．改装成的电流表量程越大，其内阻就越小4．如图所示，小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V、20V的两个量程的电压表，那么Rl＝，R2＝．5．一小量程电流表的内阻是1kΩ，满偏电流是100μA，现把它改装成量程为3V的电压表，分压电阻为，若把它改装成量程为1A的电流表，分流电阻为．6.一量程为100μA的电流表，内阻为100Ω，表盘刻度均匀，现串联一个9900Ω的电阻将它改装成电压表，则该电压表的量程是________V．用它来测量电压时，表盘指针位置如图所示．此时电压表的读数大小为________V.反思小结：2
