秋九年级物理全册 第十三章 内能与热机 第三节 内燃机教案 （新版）沪科版-（新版）沪科版初中九年级全册物理教案VIP专享VIP免费

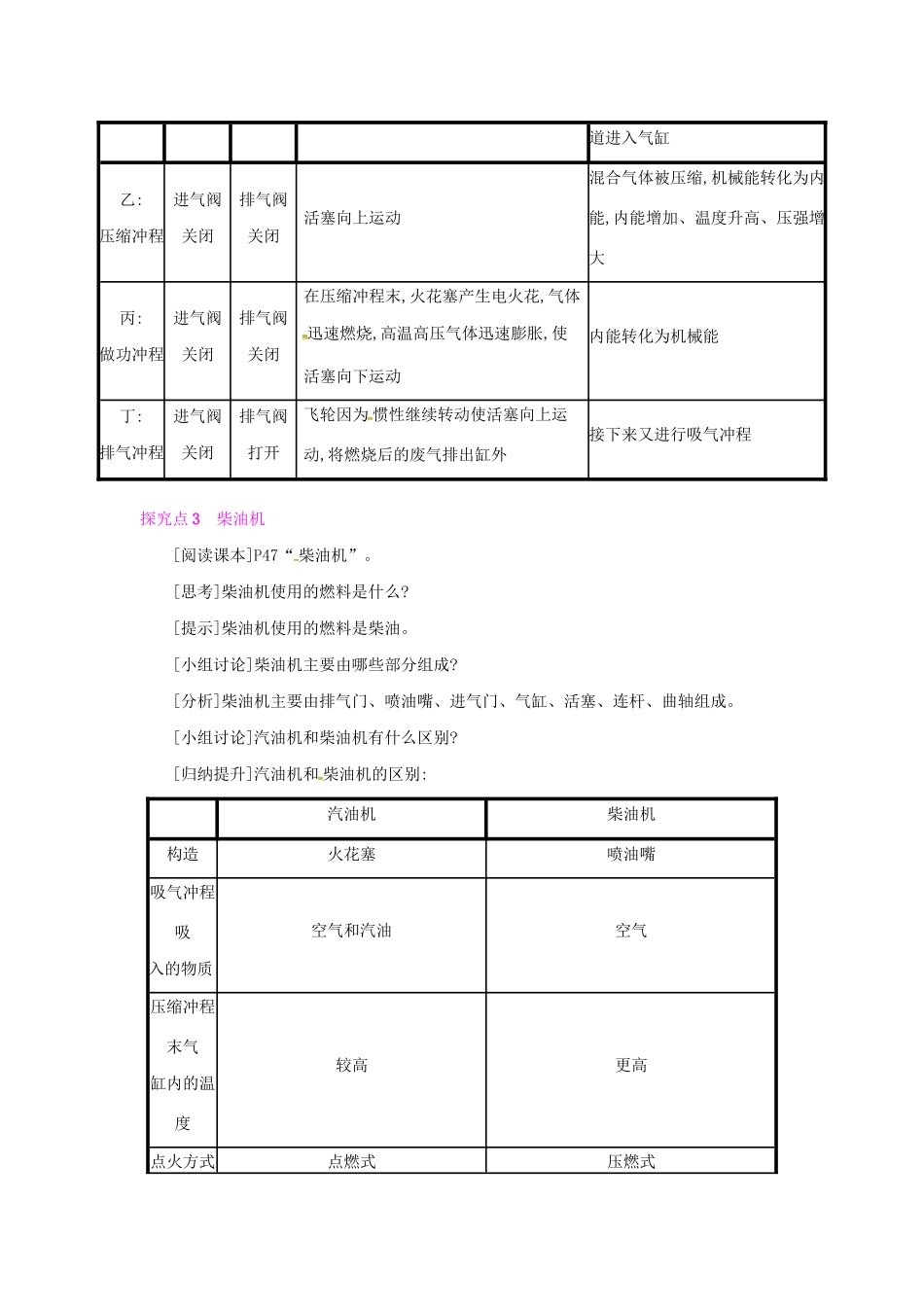

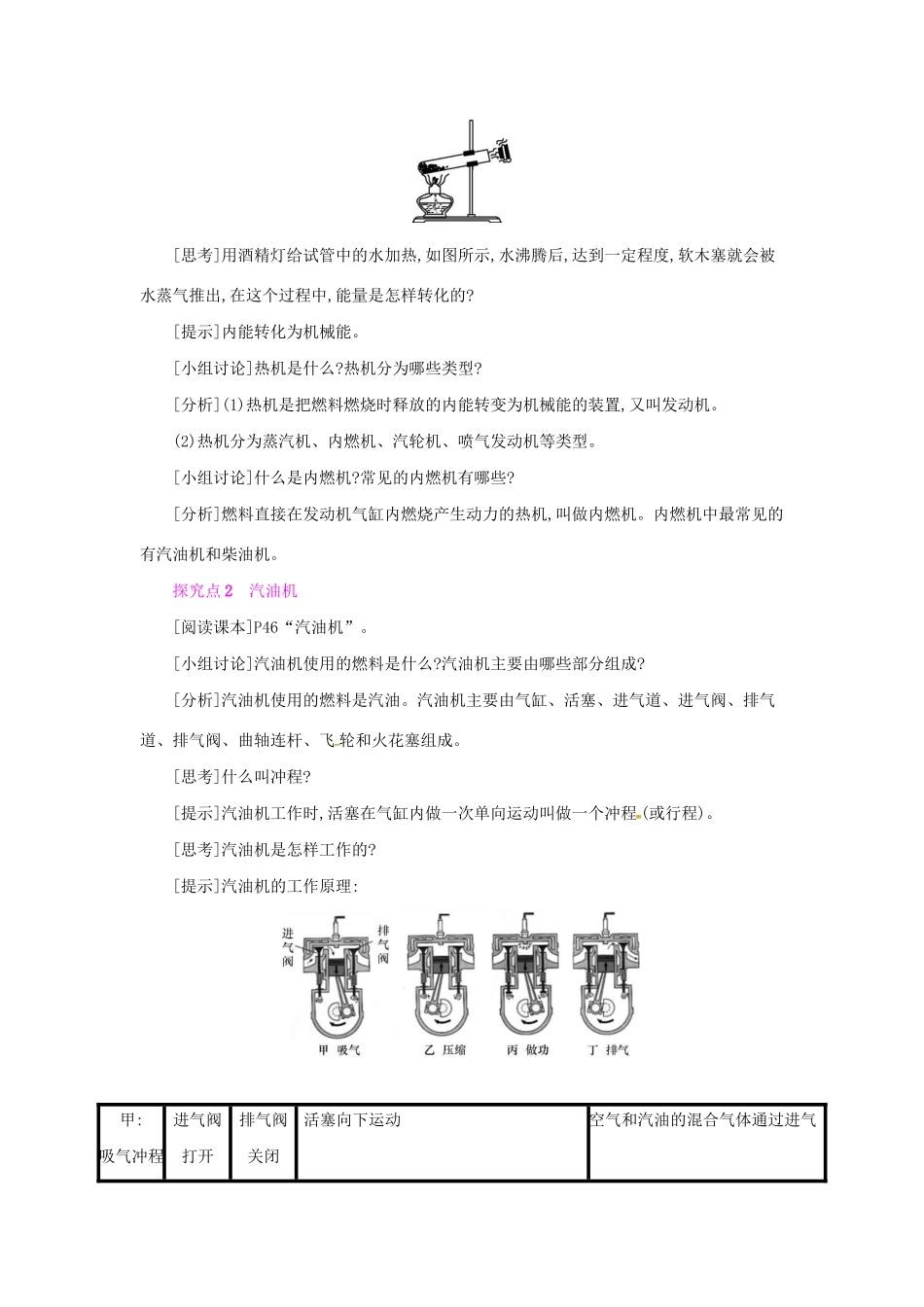

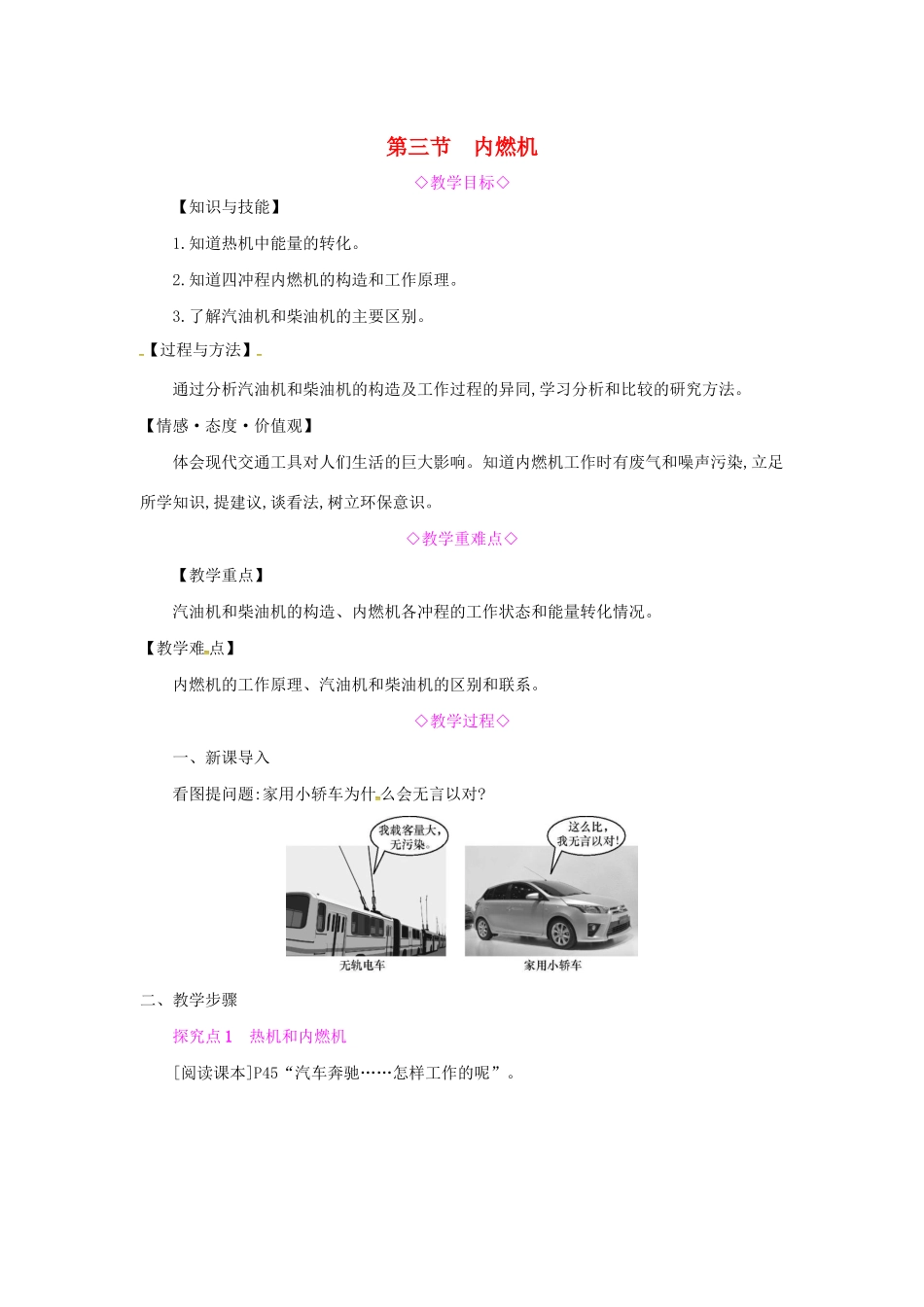

第三节内燃机◇教学目标◇【知识与技能】1.知道热机中能量的转化。2.知道四冲程内燃机的构造和工作原理。3.了解汽油机和柴油机的主要区别。【过程与方法】通过分析汽油机和柴油机的构造及工作过程的异同,学习分析和比较的研究方法。【情感·态度·价值观】体会现代交通工具对人们生活的巨大影响。知道内燃机工作时有废气和噪声污染,立足所学知识,提建议,谈看法,树立环保意识。◇教学重难点◇【教学重点】汽油机和柴油机的构造、内燃机各冲程的工作状态和能量转化情况。【教学难点】内燃机的工作原理、汽油机和柴油机的区别和联系。◇教学过程◇一、新课导入看图提问题:家用小轿车为什么会无言以对?二、教学步骤探究点1热机和内燃机[阅读课本]P45“汽车奔驰……怎样工作的呢”。[思考]用酒精灯给试管中的水加热,如图所示,水沸腾后,达到一定程度,软木塞就会被水蒸气推出,在这个过程中,能量是怎样转化的?[提示]内能转化为机械能。[小组讨论]热机是什么?热机分为哪些类型?[分析](1)热机是把燃料燃烧时释放的内能转变为机械能的装置,又叫发动机。(2)热机分为蒸汽机、内燃机、汽轮机、喷气发动机等类型。[小组讨论]什么是内燃机?常见的内燃机有哪些?[分析]燃料直接在发动机气缸内燃烧产生动力的热机,叫做内燃机。内燃机中最常见的有汽油机和柴油机。探究点2汽油机[阅读课本]P46“汽油机”。[小组讨论]汽油机使用的燃料是什么?汽油机主要由哪些部分组成?[分析]汽油机使用的燃料是汽油。汽油机主要由气缸、活塞、进气道、进气阀、排气道、排气阀、曲轴连杆、飞轮和火花塞组成。[思考]什么叫冲程?[提示]汽油机工作时,活塞在气缸内做一次单向运动叫做一个冲程(或行程)。[思考]汽油机是怎样工作的?[提示]汽油机的工作原理:甲:吸气冲程进气阀打开排气阀关闭活塞向下运动空气和汽油的混合气体通过进气道进入气缸乙:压缩冲程进气阀关闭排气阀关闭活塞向上运动混合气体被压缩,机械能转化为内能,内能增加、温度升高、压强增大丙:做功冲程进气阀关闭排气阀关闭在压缩冲程末,火花塞产生电火花,气体迅速燃烧,高温高压气体迅速膨胀,使活塞向下运动内能转化为机械能丁:排气冲程进气阀关闭排气阀打开飞轮因为惯性继续转动使活塞向上运动,将燃烧后的废气排出缸外接下来又进行吸气冲程探究点3柴油机[阅读课本]P47“柴油机”。[思考]柴油机使用的燃料是什么?[提示]柴油机使用的燃料是柴油。[小组讨论]柴油机主要由哪些部分组成?[分析]柴油机主要由排气门、喷油嘴、进气门、气缸、活塞、连杆、曲轴组成。[小组讨论]汽油机和柴油机有什么区别?[归纳提升]汽油机和柴油机的区别:汽油机柴油机构造火花塞喷油嘴吸气冲程吸入的物质空气和汽油空气压缩冲程末气缸内的温度较高更高点火方式点燃式压燃式做功冲程燃气的压强较大更大优缺点效率低,燃点低;功率一般不大,较轻巧,工作平稳效率较高,燃点较高;功率很大,较笨重,工作时震动较剧烈应用适于轻便快速工作,常在飞机、小汽车、摩托车上采用适宜长途负荷大的工作,常在拖拉机、舰艇、坦克等上使用[思考]四冲程内燃机在一个工作循环中,飞轮转几周?活塞往复运动几次?对外做功几次?[提示]四冲程内燃机在一个工作循环中,飞轮转动2周,活塞往复运动2次,气缸内的燃油燃烧爆发1次,对外做功1次。[思考]内燃机的四个冲程之间有什么关系?[提示](1)在一个工作循环中,只有第三个冲程燃气对外做功,其他三个冲程不但不做功,还要消耗机械能。(2)做功冲程为其他三个冲程提供能量,其他三个冲程为做功冲程提供基础。(3)吸气、压缩、排气冲程都要靠飞轮的惯性来完成。三、板书设计第三节内燃机1.汽油机(1)构造(2)工作原理(3)应用2.柴油机(1)构造(2)工作原理(3)应用3.汽油机和柴油机的区别◇教学反思◇结合内燃机模型及工作过程,让学生观察分析,表述其观察到的现象,有针对性地提出问题,要求学生归纳概括,注重知识和能力的生成,效果较佳。
