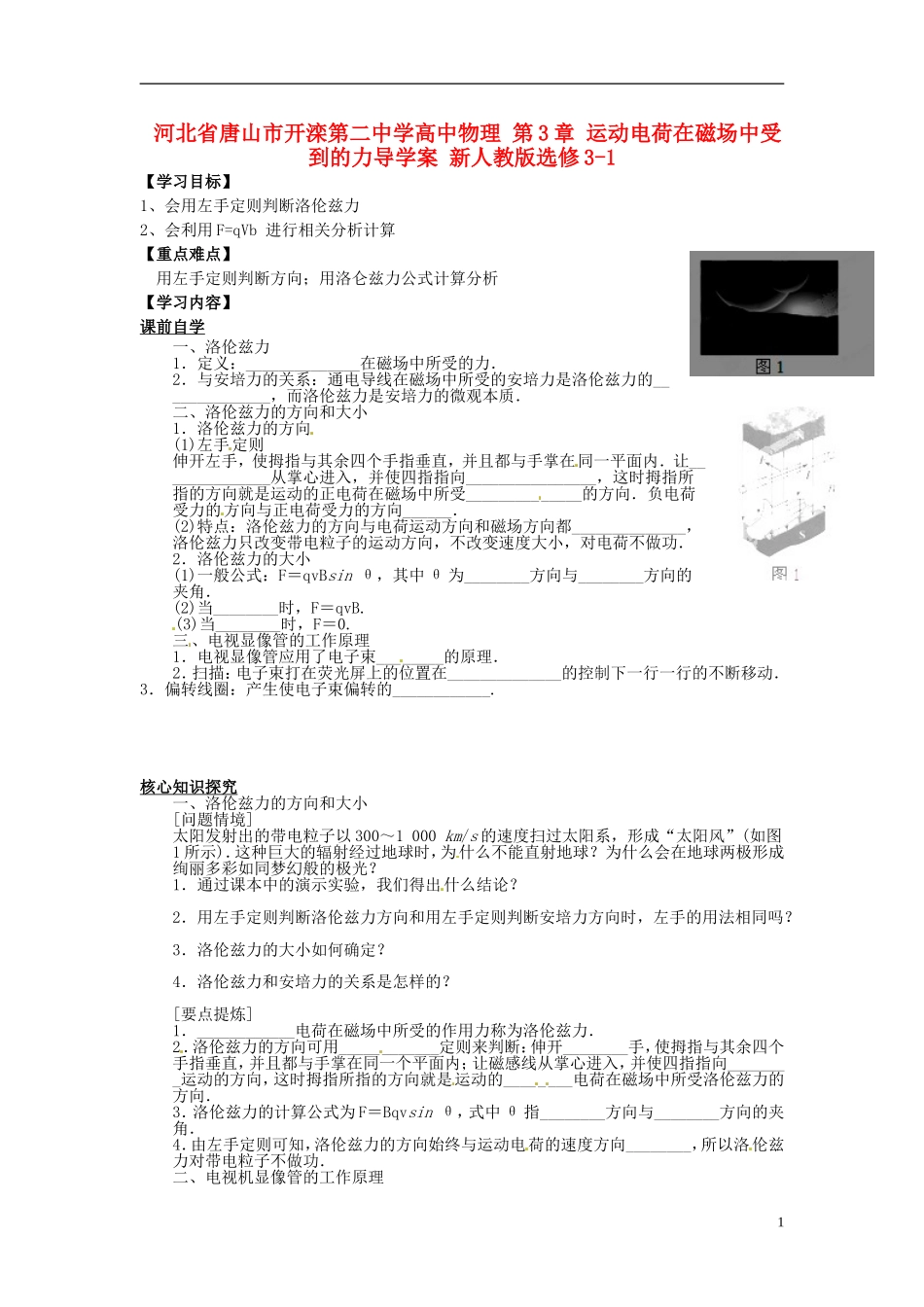

河北省唐山市开滦第二中学高中物理第3章运动电荷在磁场中受到的力导学案新人教版选修3-1【学习目标】1、会用左手定则判断洛伦兹力2、会利用F=qVb进行相关分析计算【重点难点】用左手定则判断方向；用洛仑兹力公式计算分析【学习内容】课前自学一、洛伦兹力1．定义：______________在磁场中所受的力．2．与安培力的关系：通电导线在磁场中所受的安培力是洛伦兹力的______________，而洛伦兹力是安培力的微观本质．二、洛伦兹力的方向和大小1．洛伦兹力的方向(1)左手定则伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内．让______________从掌心进入，并使四指指向________________，这时拇指所指的方向就是运动的正电荷在磁场中所受______________的方向．负电荷受力的方向与正电荷受力的方向______．(2)特点：洛伦兹力的方向与电荷运动方向和磁场方向都______________，洛伦兹力只改变带电粒子的运动方向，不改变速度大小，对电荷不做功．2．洛伦兹力的大小(1)一般公式：F＝qvBsinθ，其中θ为________方向与________方向的夹角．(2)当________时，F＝qvB.(3)当________时，F＝0.三、电视显像管的工作原理1．电视显像管应用了电子束________的原理．2．扫描：电子束打在荧光屏上的位置在______________的控制下一行一行的不断移动．3．偏转线圈：产生使电子束偏转的____________.核心知识探究一、洛伦兹力的方向和大小[问题情境]太阳发射出的带电粒子以300～1000km/s的速度扫过太阳系，形成“太阳风”(如图1所示)．这种巨大的辐射经过地球时，为什么不能直射地球？为什么会在地球两极形成绚丽多彩如同梦幻般的极光？1．通过课本中的演示实验，我们得出什么结论？2．用左手定则判断洛伦兹力方向和用左手定则判断安培力方向时，左手的用法相同吗？3．洛伦兹力的大小如何确定？4．洛伦兹力和安培力的关系是怎样的？[要点提炼]1．____________电荷在磁场中所受的作用力称为洛伦兹力．2．洛伦兹力的方向可用____________定则来判断：伸开________手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向________运动的方向，这时拇指所指的方向就是运动的________电荷在磁场中所受洛伦兹力的方向．3．洛伦兹力的计算公式为F＝Bqvsinθ，式中θ指________方向与________方向的夹角．4．由左手定则可知，洛伦兹力的方向始终与运动电荷的速度方向________，所以洛伦兹力对带电粒子不做功．二、电视机显像管的工作原理1[问题情境]目前，电视机已走进了家家户户，给人们的生活带来了巨大的变化．足不出户便可欣赏到千里之外的奥运赛事的精彩直播！电视机正在播放节目时，禁止将磁铁靠近荧光屏！你知道这是为什么吗？1．电视机显像管的主要构造是什么？2．显像管的工作原理是什么？3．电子束怎样实现“扫描”图像？解题方法探究例1图2中各图已标出磁场方向、电荷运动方向、电荷所受洛伦兹力方向三者中的两个，试标出另一个的方向．图2变式训练1如图3所示，将水平导线置于真空中，并通以恒定电流I.导线的正下方有一质子初速度方向与电流方向相同，则质子的运动情况可能是()A．沿路径a运动B．沿路径b运动C．沿路径c运动D．沿路径d运动变式训练2下列关于带电荷量为＋q的粒子在匀强磁场中运动的说法，正确的是()A．只要速度的大小相同，所受洛伦兹力的大小就相同B．如果把＋q改为－q，且速度反向而大小不变，则洛伦兹力的大小、方向都不变C．洛伦兹力方向一定与电荷运动的速度方向垂直，磁场方向也一定与电荷的运动方向垂直D．当粒子只受洛伦兹力作用时，动能不变例2如图4所示，摆球带负电荷的单摆，在一匀强磁场中摆动．匀强磁场的方向垂直于纸面向里．摆球在A、B间摆动过程中，由A摆到最低点C时，摆线拉力大小为F1，摆球加速度大小为a1；由B摆到最低点C时，摆线拉力大小为F2，摆球加速度大小为a2，则()A．F1＞F2，a1＝a2B．F1＜F2，a1＝a2C．F1＞F2，a1＞a2D．F1＜F2，a1＜a2例3如图5所示，套在很长的绝缘直棒上的小球其质量为m，带电荷量是＋q，小球可在棒上滑动．将此棒竖直放在互相垂直、方向如图所示的匀强电场和匀强磁场中，电场强度...
