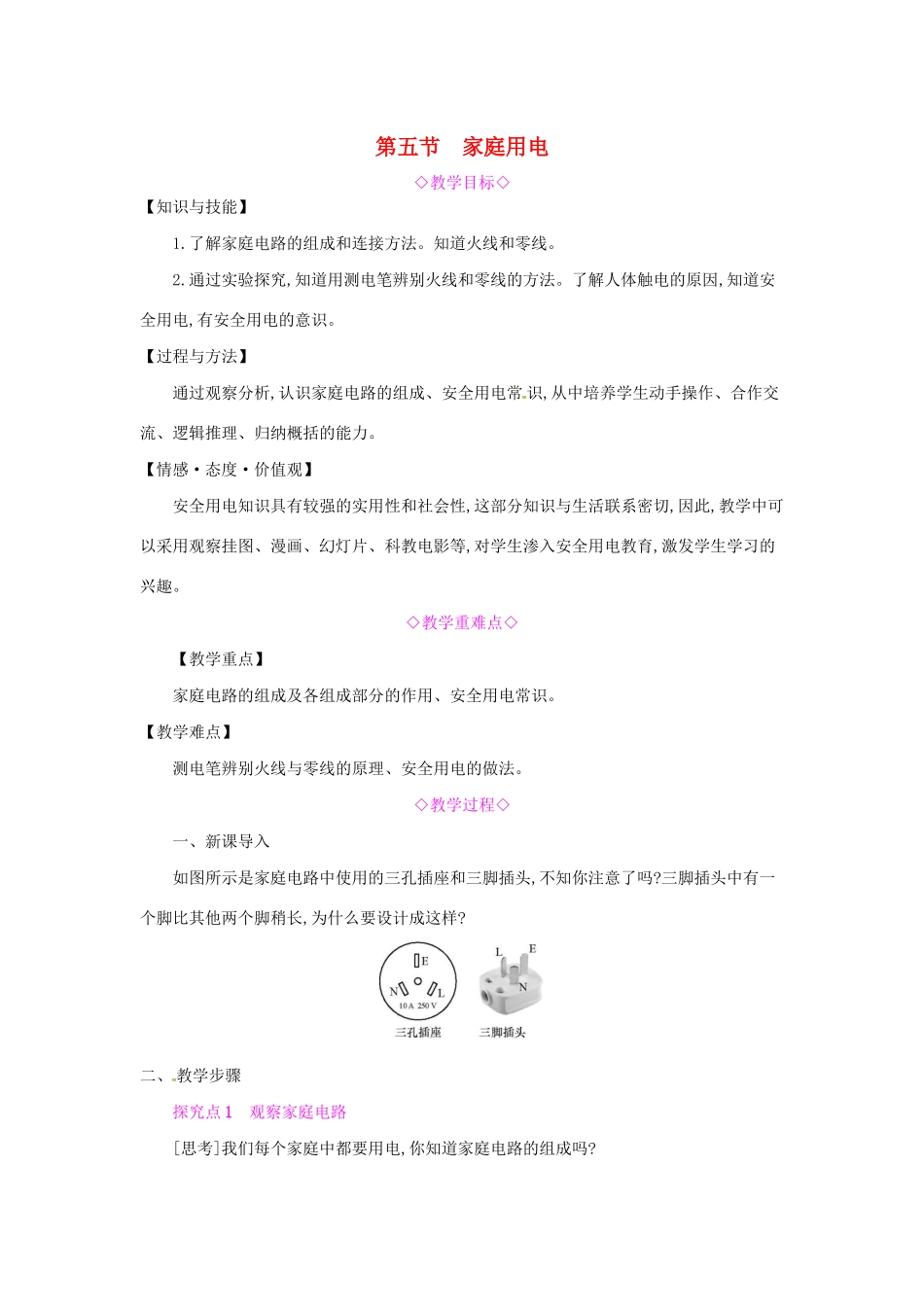

第五节家庭用电◇教学目标◇【知识与技能】1.了解家庭电路的组成和连接方法。知道火线和零线。2.通过实验探究,知道用测电笔辨别火线和零线的方法。了解人体触电的原因,知道安全用电,有安全用电的意识。【过程与方法】通过观察分析,认识家庭电路的组成、安全用电常识,从中培养学生动手操作、合作交流、逻辑推理、归纳概括的能力。【情感·态度·价值观】安全用电知识具有较强的实用性和社会性,这部分知识与生活联系密切,因此,教学中可以采用观察挂图、漫画、幻灯片、科教电影等,对学生渗入安全用电教育,激发学生学习的兴趣。◇教学重难点◇【教学重点】家庭电路的组成及各组成部分的作用、安全用电常识。【教学难点】测电笔辨别火线与零线的原理、安全用电的做法。◇教学过程◇一、新课导入如图所示是家庭电路中使用的三孔插座和三脚插头,不知你注意了吗?三脚插头中有一个脚比其他两个脚稍长,为什么要设计成这样?二、教学步骤探究点1观察家庭电路[思考]我们每个家庭中都要用电,你知道家庭电路的组成吗?[阅读课本]P111“观察家庭电路”。[思考](1)家庭电路的安装顺序是什么?(2)家庭电路中,各组成部分分别有哪些作用?(3)三脚插头中,有一个脚比较长,这样设计的目的是什么?(4)测电笔接触火线时,氖管为什么会发光?[提示](1)家庭电路的安装顺序:家庭电路的安装依次是进户线、电能表、闸刀开关、熔断器、插座、用电器等。其中,进户线、电能表、闸刀开关、熔断器这几个元件的顺序不能颠倒。(2)家庭电路各组成部分的作用:组成作用进户线给用电器供电。进户线有两根,一根是火线,一根是零线,它们之间的电压是220V电能表用来测量用户在一定时间内消耗的电能,要装在家庭电路的干路上总开关总开关控制家庭电路的通断,接在家庭电路的干路上熔断器有保险丝和空气开关两种,现在多采用空气开关,作用是电流过大时自动切断家庭电路,接在家庭电路的干路上。功率大的用电器也可单独接熔断器插座用来给移动的用电器供电,要并联在电路中。插座分为两孔插座和三孔插座用电器为人们的生活提供需要,要并联在电路中(3)三脚插头中,有一个脚比较长,这样设计的目的是三个脚中较长的脚接地,有意识地将接地脚设计得长些,这是因为在插入三脚插头时,接地脚先接触插座内的接地线,这样可先形成接地保护,后接通电源;在拔出三脚插头时,导电脚先与电源分开,接地脚后断开。这样即使用电器的金属外壳带电,人体也不会触电。(4)测电笔由金属体笔尖、氖管、高阻值电阻、金属体笔尾组成。使用时,如果被测导线是火线,电流经过金属体笔尖→高阻值电阻→氖管→弹簧→金属体笔尾,再经过人体,流向大地,电路构成了闭合电路,氖管中有电流通过,氖管就会发光。探究点2注意用电安全[阅读课本]P113“注意用电安全”。[思考](1)触电是怎么回事?(2)家庭电路中的触电事故是怎么引起的?(3)怎样才能做到安全用电?(4)触电急救的措施有哪些?(5)家庭电路中,熔断器、三孔插座、螺口灯泡的安装原则是什么?[提示](1)通常所说的触电,是指一定大小的电流通过人体所引起的伤害事故。需要明确的是,并不是有电流通过人体就会造成触电,而是电流达到一定大小时人才会触电。根据欧姆定律可知,通过人体的电流取决于人体的电阻和加在人身上的电压,正常情况下,人体的电阻差别不大,在人本身电阻一定的情况下,电压越高就越危险。(2)家庭电路中的触电事故,都是人体直接或间接接触火线引起的。(3)保证安全用电的做法:首先,家庭电路的安装应当符合安全用电的要求;同时不要弄湿用电器;保护好用电器的绝缘体,不使它的火线裸露;对于有金属外壳的家用电器,其外壳要接地;在户外,不要靠近高压带电体。(4)触电急救的措施:首先,不能直接去碰触电的人。应当赶快切断电源,或用绝缘体将电线挑开,使触电者与电源脱离,并进行现场抢救。发生火灾时,要首先切断电源,绝不能带电泼水救火。(5)家庭电路中,熔断器、三孔插座、螺口灯泡的安装,如图所示。家庭电路中,熔断器一般装在火线上。火线与灯泡的连接是火线经过开关后,接在灯泡尾部的金属块上,零线直接接在灯泡的螺旋上,控制灯泡的开关应接在火线与灯泡之间。两孔插座的接法是“左零右火”,三孔插座的接法是“左零右火上接地”。灯泡在家...
