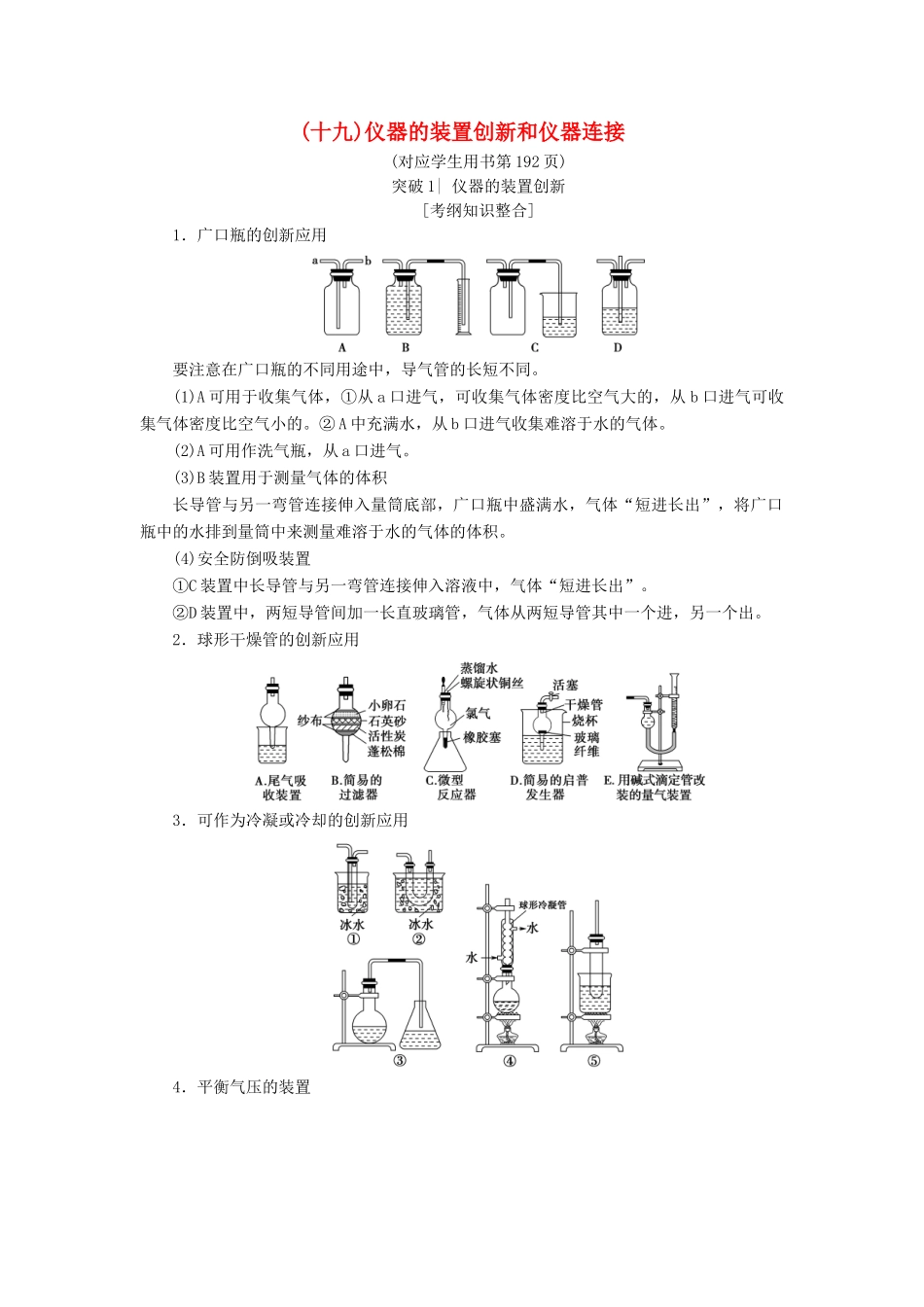

(十九)仪器的装置创新和仪器连接(对应学生用书第192页)突破1|仪器的装置创新[考纲知识整合]1．广口瓶的创新应用要注意在广口瓶的不同用途中，导气管的长短不同。(1)A可用于收集气体，①从a口进气，可收集气体密度比空气大的，从b口进气可收集气体密度比空气小的。②A中充满水，从b口进气收集难溶于水的气体。(2)A可用作洗气瓶，从a口进气。(3)B装置用于测量气体的体积长导管与另一弯管连接伸入量筒底部，广口瓶中盛满水，气体“短进长出”，将广口瓶中的水排到量筒中来测量难溶于水的气体的体积。(4)安全防倒吸装置①C装置中长导管与另一弯管连接伸入溶液中，气体“短进长出”。②D装置中，两短导管间加一长直玻璃管，气体从两短导管其中一个进，另一个出。2．球形干燥管的创新应用3．可作为冷凝或冷却的创新应用4．平衡气压的装置[高考命题点突破]命题点仪器的装置创新1．(2018·青岛模拟)下列能达到实验目的的是()C[A项，除杂质时应长进短出；B项，氯气的密度比空气的密度大，且氯气易与NaOH溶液反应，则烧瓶中氯气的进气管过长，不利于气体的收集，若导管短易发生倒吸；D项，倒吸。]2．广口瓶被称为气体实验的“万能瓶”，是因为它可以配合玻璃管和其他简单仪器组成各种功能的装置。下列各图中能用作防倒吸安全瓶的是()【导学号：95160346】B[A项，该装置是排液量气装置，错误；B项，该装置可作为安全瓶防倒吸，因为进气管较短(刚露出瓶塞)若发生倒吸，倒吸液会被盛装在B瓶中，不会再倒流到前一装置，从而防止倒吸，正确；C项，该装置是混气装置，进入C瓶中两气体在C瓶中充分混合，错误；D项，该装置是洗气装置，错误。]3．实验室合成氨装置如下图所示，试回答下列问题：装置甲的作用：①________，②________________，③______________________________________________。【答案】干燥气体使两种气体充分混合观察气泡以调节氢气、氮气气流的速率及其两者的比例突破2|仪器的组合连接[考纲知识整合]1．涉及气体的一般连接顺序发生装置→除杂装置→干燥装置→性质探究或收集装置→尾气处理装置(注意防倒吸)。2．一般装置的进出气口(1)洗气瓶：长进短出；(2)U形管：无前后；(3)干燥管：粗入细出；(4)加热玻璃管：无前后；(5)排液量气：短进长出。[高考命题点突破]命题点仪器的组合连接[典例导航](2015·全国Ⅰ卷，改编)已知草酸晶体(H2C2O4·2H2O)无色，熔点为101℃，易溶于水，受热脱水、升华，170℃以上分解，其钙盐难溶于水。【导学号：95160347】(1)甲同学按上图装置验证草酸晶体的分解产物含有CO2，B装置的作用是_____________________________________________________________________________________________________________________________________。(2)乙组同学认为草酸晶体分解产物中还有CO，为进行验证，选用甲组实验中的装置A、B和下图所示的部分装置(可以重复选用)进行实验。乙组同学的实验装置中，依次连接的合理顺序为A、B、________________________________________________________________________；装置H反应管中盛有的物质是________。[审题指导]【答案】(1)冷凝草酸，防止草酸进入C装置反应生成沉淀，干扰CO2的检验(2)F、D、G、H、D、ICuO乙组同学的连接中，D用到________次，每次作用是______________________________________________________________________________________________________________________________________________________。【答案】2第一次检验CO2是否除尽，第二次是检验是否含CO2，进而证明是否含CO[题后归纳]装置连接时注意操作的先与后1安装仪器时：先下后上，先左后右。2加入试剂时：先固后液。3实验开始时：先检查装置的气密性，再加药品，后点酒精灯。4有些实验为防倒吸，往往最后停止加热或最后停止通气。5有些实验为防氧化往往最后停止通气。6仪器拆卸的一般过程：从右到左，自上而下，先拆主体，后拆部件。7净化气体时，一般先除去有毒、有刺激性气味的气体，后除去无毒、无气味的气体，最后除去水蒸气。8制备易潮解的物质时，装置最后要连干燥装置。[对点训练]1．(2018·合...
