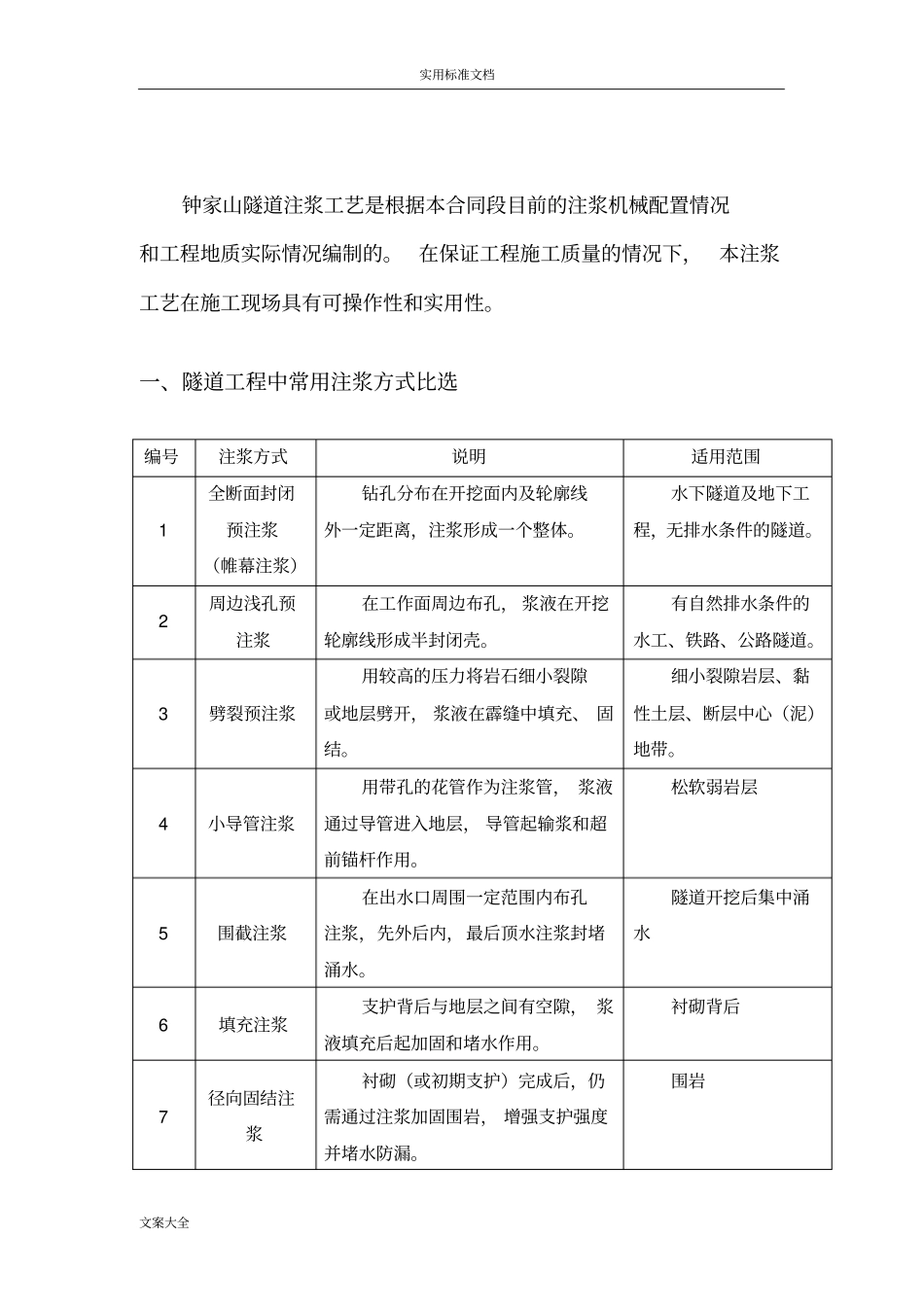

实用标准文档文案大全钟家山隧道注浆工艺及注意事项实用标准文档文案大全钟家山隧道注浆工艺是根据本合同段目前的注浆机械配置情况和工程地质实际情况编制的。在保证工程施工质量的情况下,本注浆工艺在施工现场具有可操作性和实用性。一、隧道工程中常用注浆方式比选编号注浆方式说明适用范围1全断面封闭预注浆(帷幕注浆)钻孔分布在开挖面内及轮廓线外一定距离,注浆形成一个整体。水下隧道及地下工程,无排水条件的隧道。2周边浅孔预注浆在工作面周边布孔,浆液在开挖轮廓线形成半封闭壳。有自然排水条件的水工、铁路、公路隧道。3劈裂预注浆用较高的压力将岩石细小裂隙或地层劈开,浆液在霹缝中填充、固结。细小裂隙岩层、黏性土层、断层中心(泥)地带。4小导管注浆用带孔的花管作为注浆管,浆液通过导管进入地层,导管起输浆和超前锚杆作用。松软弱岩层5围截注浆在出水口周围一定范围内布孔注浆,先外后内,最后顶水注浆封堵涌水。隧道开挖后集中涌水6填充注浆支护背后与地层之间有空隙,浆液填充后起加固和堵水作用。衬砌背后7径向固结注浆衬砌(或初期支护)完成后,仍需通过注浆加固围岩,增强支护强度并堵水防漏。围岩实用标准文档文案大全根据钟家山隧道目前施工地质情况,本合同段采用周边浅孔预注浆,结合劈裂预注浆对隧道塌方体和未开挖岩体进行预注浆加固;小导管注浆作为隧道开挖时的局部注浆加固和支护;填充注浆和径向固结注浆作为隧道初支变形段的加固注浆。二、机械配置名称:GZJB型液压双液注浆泵耿力牌GZJB液压双液注浆泵即可实现双液注浆,也可实现单液注浆并且也可作为清水泵、污水泵、泥浆泵使用。广泛应用于隧道开凿与维护、道路、桥梁、水坝、矿山建设、高层建筑的基础工程及各类注浆施工。该产品技术先进,从分体式改为联体式,又从联体式改为一体式,同心度提高到99%,性能稳定,工作可靠,操作简单,是目前国内质量可靠的一种注浆设备。主要技术参数实用标准文档文案大全工作能力4m3/h工作压力0.5~7MPa输送距离水平200m,垂直60m电机功率11KW外形尺寸1550x1000x1200mm整机质量650kg本合同段隧道进、出口各配置2台GZJB型液压双液注浆泵,并购置了高压钢丝注浆管和接头配件2套,保证了注浆压力不小于3.5MPa。三、注浆材料选用根据本合同段工程实际情况,注浆采用双液浆为主,单液注浆为辅的注浆方式。在注浆开始阶段和渗漏水部位采用双液注浆,对渗漏水裂隙和漏浆缝隙进行封堵,形成一个“止浆层”。在双液浆注浆达到堵水和堵缝效果后,再进行单液浆补注浆,进一步加大浆液扩散范围,改善岩体性能。注浆终压控制在3.5MPa。注浆根据现场情况调整注浆方式和注浆配合比。漏浆时进行双液浆封堵,达到效果后再进行单液注浆加大扩散范围。单液注浆进行一段时间后,注浆压力没能提升,可再次进行双液注浆处理,使压力达到设计要求。此时的双液注浆胶凝时间控制在3分钟范围,利于浆液扩散和施工操作,减少堵管故障的发生。实用标准文档文案大全(一)、单液浆1、水泥浆材的特点水泥浆材结石体强度高、造价低廉、材料来源丰富、浆液配制方便、操作简单。普通水泥颗粒大,这种浆液一般只能注入到直径或宽度大于0.2mm的孔隙或裂隙中,所以要进行“劈裂注浆”,注浆压力要达到3.5MPa。随着纯水泥浆水灰比的增大,水泥浆的粘度、密度、结石率、抗压强度等都有十分明显地降低,初凝、终凝时间增长,施工中应根据实际情况严格控制水灰比。2、单液水泥浆的特点优点:材料来源丰富、价格低廉、结石体强度高、抗渗性能好、单液注入方式、工艺简单、操作方便;缺点:可注性较差,难以注入中细砂、粉砂层和细小的裂隙岩层(通过霹雳注浆进行改善),而且水泥浆凝固时间长,并有容易流失造成浆液浪费,易沉淀析水、强度增长慢、结石率低、稳定性较差。(二)双液浆(水泥-水玻璃CS)1、水泥-水玻璃(CS)类浆液以水泥和水玻璃为主剂,两者按一定的比例以双液方式注入,必要时加入附加剂所组成的注浆材料。克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点,提高了水泥注浆的效果,扩大了水泥实用标准文档文案大全注浆的适用范围。可用于防渗和加固注浆,在地下水流...
