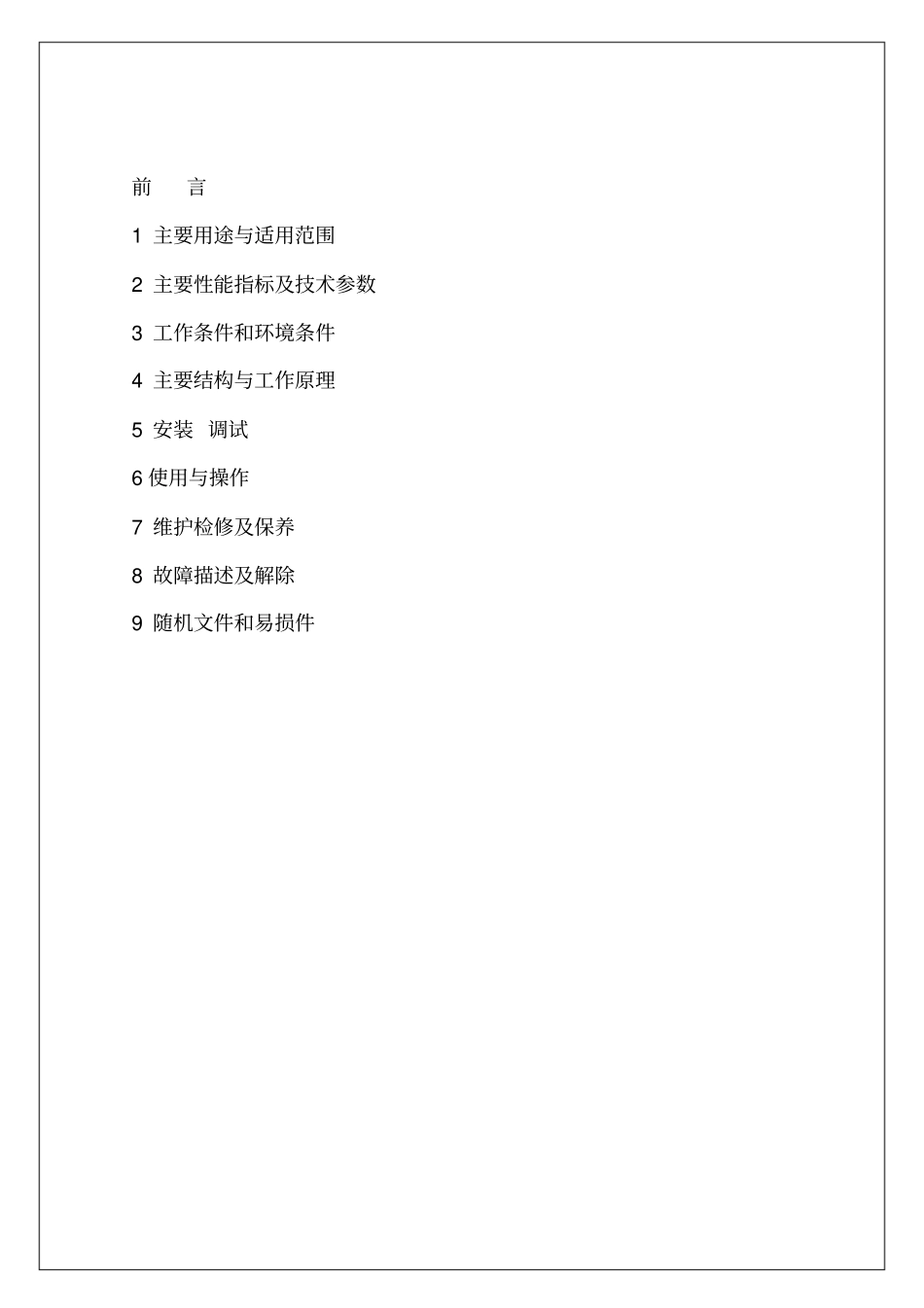

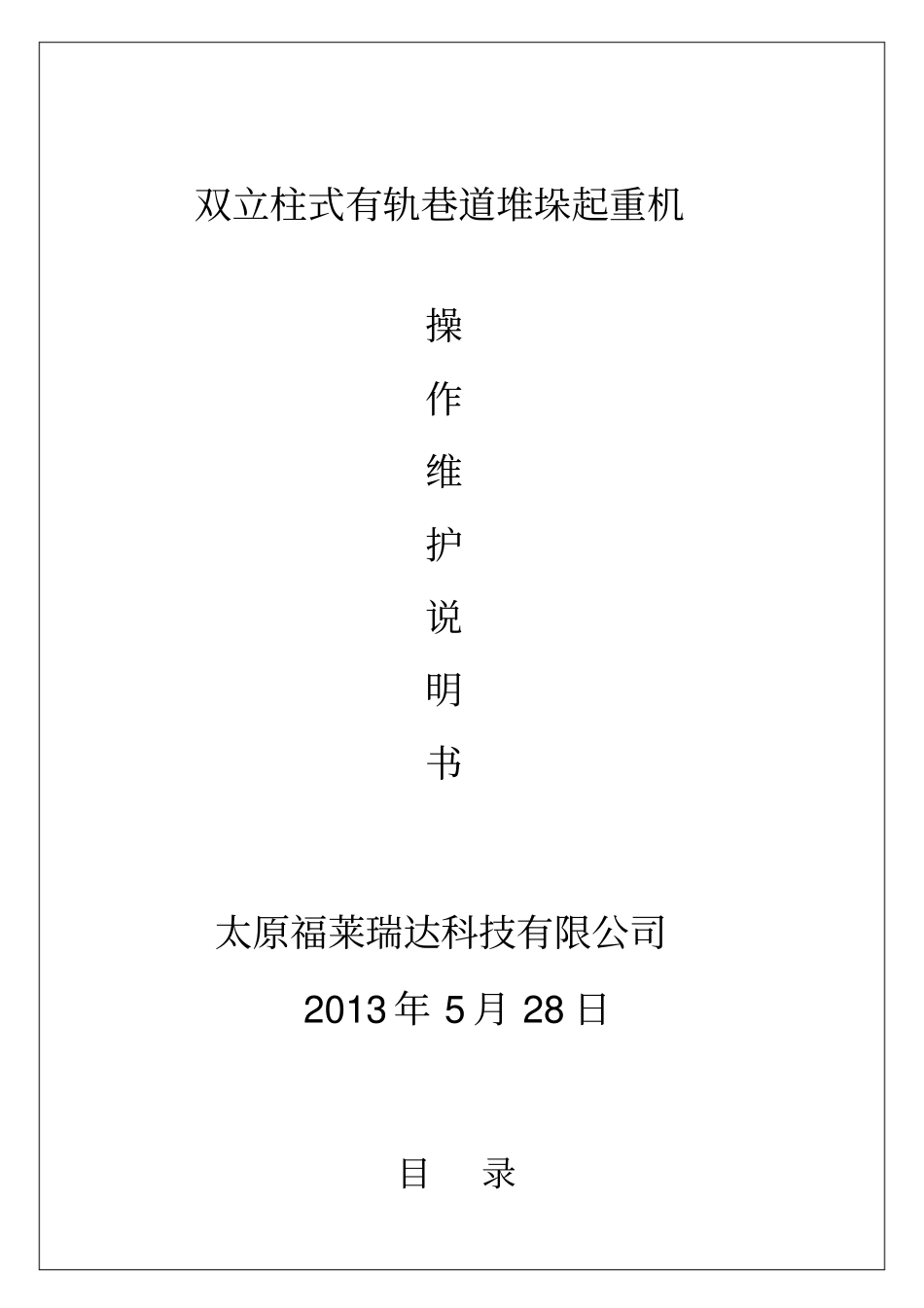

双立柱式有轨巷道堆垛起重机操作维护说明书太原福莱瑞达科技有限公司2013年5月28日目录前言1主要用途与适用范围2主要性能指标及技术参数3工作条件和环境条件4主要结构与工作原理5安装调试6使用与操作7维护检修及保养8故障描述及解除9随机文件和易损件前言1产权说明双立主式有轨巷道堆垛起重机是我公司自行设计制造的产品，知识产权归属太原福莱瑞达科技有限公司。2注意事项2.1开箱验收产品开箱验收时，如发现产品及附件与装箱单不符时，请与太原福莱瑞达科技有限公司采供部门联系。2.2安装使用a)对使用说明书中有关设备安装、工作条件、操作、调整等事项应事先了解清楚,避免造成事故；b)在正常运输、安装、使用和保养条件下，如发现产品有制造质量问题，则在规定期限内请与太原福莱瑞达科技有限公司采供部门联系。2.3安全事项凡不符合使用说明书的操作而造成设备损伤、人身事故，责任自负。2.4产品的改进本公司有权对本产品进行改进，改进产品后的使用说明书与本说明书不符的内容，恕不予通知。2.5其它本说明书适用于广州轮胎立体仓库双立柱式有轨巷道堆垛起重机。双立柱式有轨巷道堆垛起重机1主要用途与适用范围1.1用途双立柱式有轨巷道堆垛起重机是在高层货架仓库的巷道内沿轨道运行,将位于巷道口的货物存入货格，或者相反，取出货格内的货物运送到巷道口，完成出入库作业。1.2适用范围双立柱式有轨巷道堆垛起重机是各类自动生产线上的关键设备,用于完成出入库作业。2主要技术参数电源：三相交流，380V±10%，50Hz运行速度(m/min)：5-90变频调速起升速度(m/min)：4-20变频调速货叉速度(m/min)：3-20变频调速单元规格（L×W×Hmm）：1800×1400×1720（一区）/1020（二区）货叉最高位置标高(mm)：5183（一区）/5783（二区）货架最大高度(mm)：7312(一区)/7612(二区)巷道宽度(mm)：1800⑴运行机构定位方式：检测片停准精度：±10mm驱动功率：2.2/3.8kw（△/Y），380V，50/100Hz，IP54，F级⑵起升机构定位方式：光电传感器+检测片停准精度：±10mm驱动功率：5.5/9.5（Y/△），380/220V，50/87HZ，IP54，F级⑶货叉机构货箱（托盘）尺寸（L×W×Hmm）：≤1800×1400×1720（一区）/1020（二区）定位方式：行程开关/接近开关驱动功率：0.55/0.95kw，380V/50Hz，IP54，F级3工作条件和环境条件载货重量0.55吨以下；工作环境温度为0℃～＋45℃，在40℃温度下相对湿度不超过50%。4主要结构与工作原理本堆垛机由金属结构（包括立柱、上横梁、下横梁）、起升机构、运行机构、货叉伸缩机构、载货台、电器控制柜等各大部件组成（如图1），其特点如下：4.1金属结构金属结构是堆垛机的主要承载件之一，它由立柱，上横梁和下横梁等几个部件组成。它的上部安装滑轮或链轮机构，上水平导轮，电缆拖挂机构或滑触线供电装置。中部或下部安装起升机构，立柱内侧安装升降导轨，使载货台平稳上升及下降。下部安装主动及被动车轮，运行驱动装置及下水平导轮，缓冲器等部件；后部和两侧安装有电器控制柜和上升及下降终端限位开关和选层认址板等部件，整个结构布局紧凑，强度高，刚性好。4.2钢绳式起升机构起升机构用以驱动载货台上升及下降。采用变频调速控制的减速电机，可使上升及下降速度实现无级调速，减小机械冲击，便于载货台的准确定位。钢绳式曳引起升机构大大地减小了起升电机功率和减速机体积，降低运行费用。采用直联式减速电机，起升曳引轮安装于减速机伸出轴上，结构紧凑，工作可靠（见图2）。链条式起升机构采用链条牵引，通过链轮直接传递动力，驱动载货台的升降。4.3运行机构运行机构驱动堆垛机沿运行轨道水平运动，主要包括主动车轮组，被动车轮组，水平轮组，驱动装置和运行缓冲器等（图3）。采用变频器控制实现运行速度无级调速，电机安装有常闭式电磁制动电机，以确保停准精度和运行平稳。运行缓冲器设置在下横梁两端，用于机构意外失控时，减小堆垛机与轨道端部车档的冲击力。4.4货叉伸缩机构货叉伸缩机构是堆垛机存取货物的执行机构，装设于载货台上，为减小巷道宽度，且有足够的伸出距离，采用链条传动三层伸缩货叉结构。货叉由上层叉，中层叉和下层叉（固定叉）组成，可以向堆垛机...
