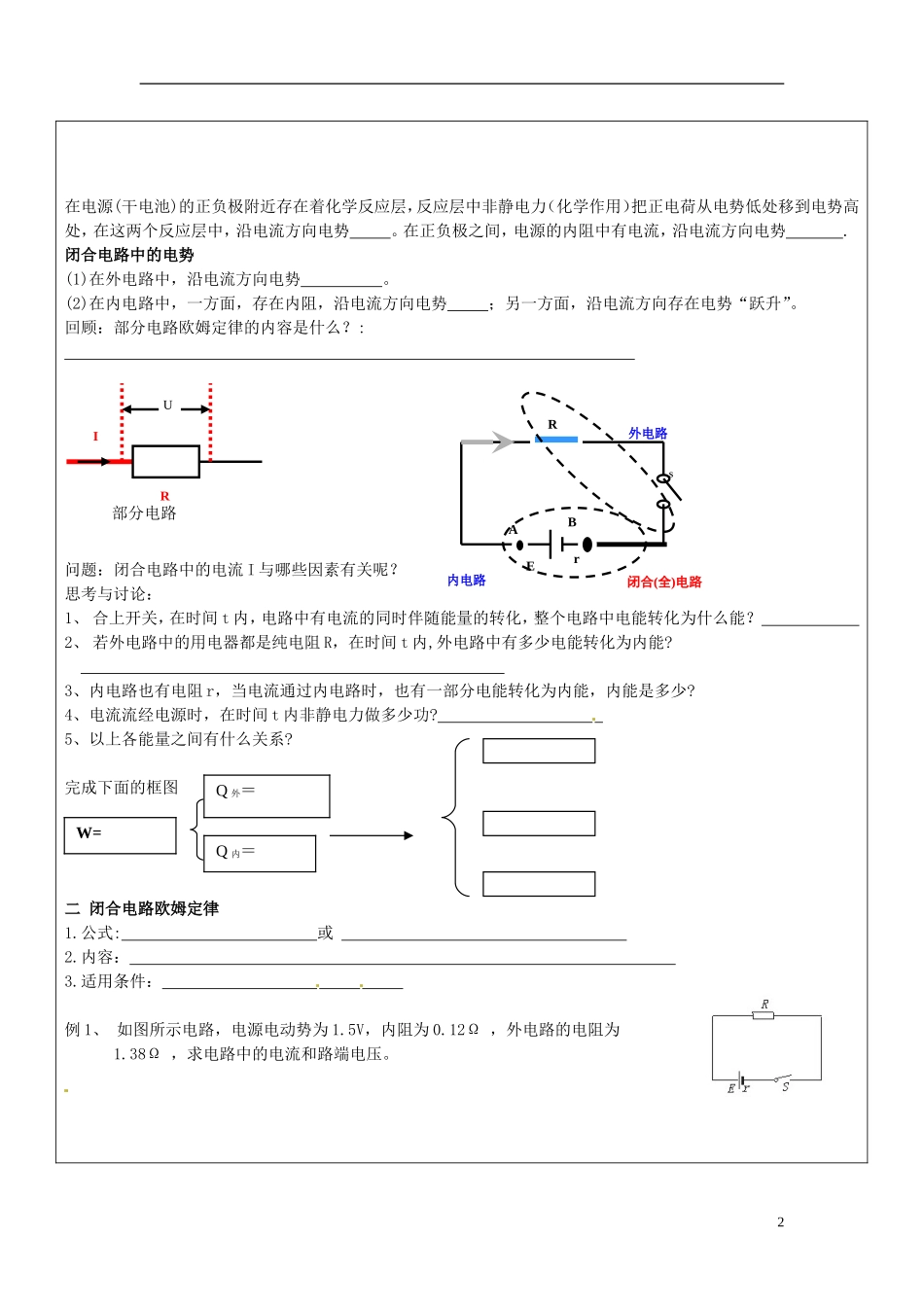

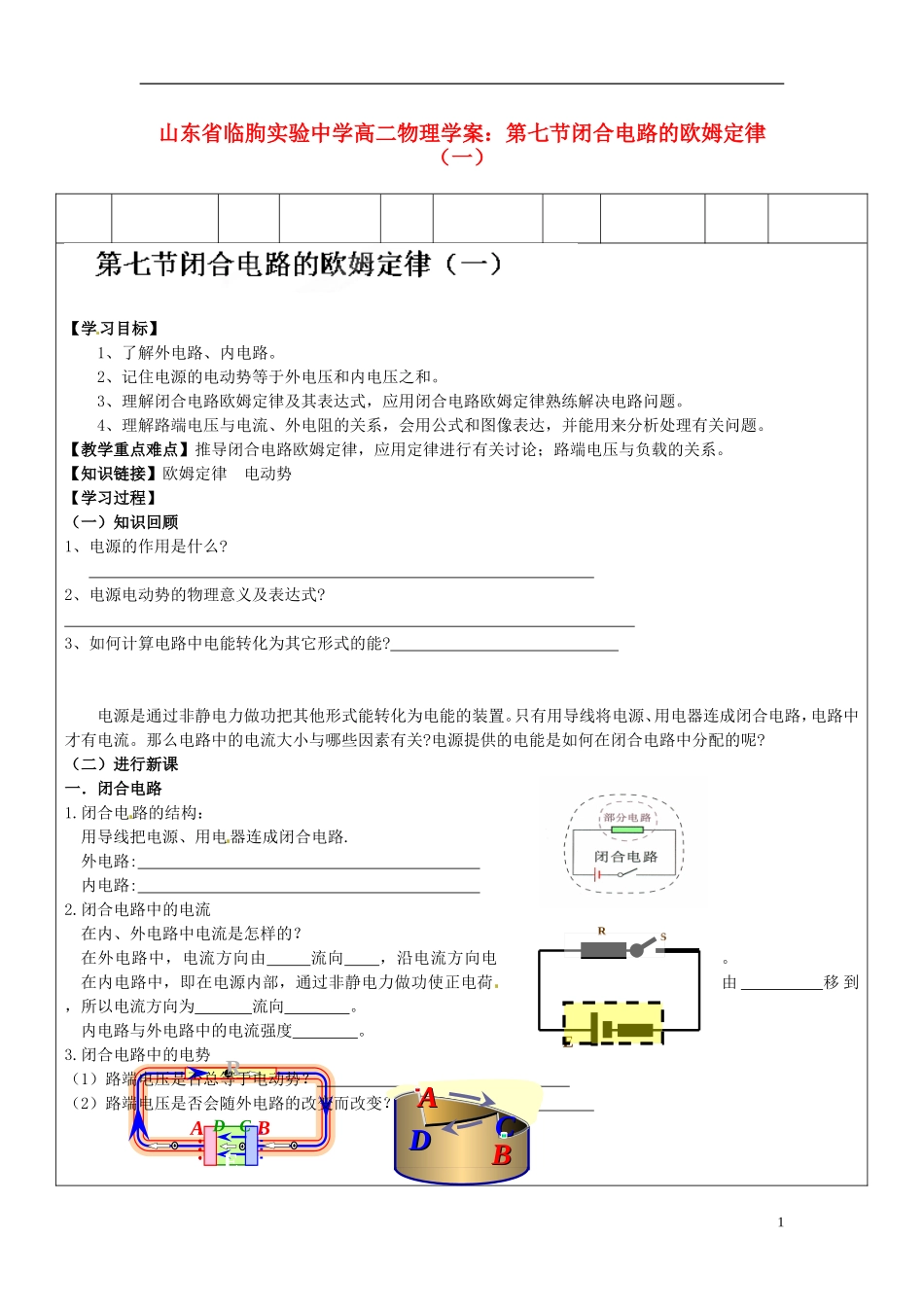

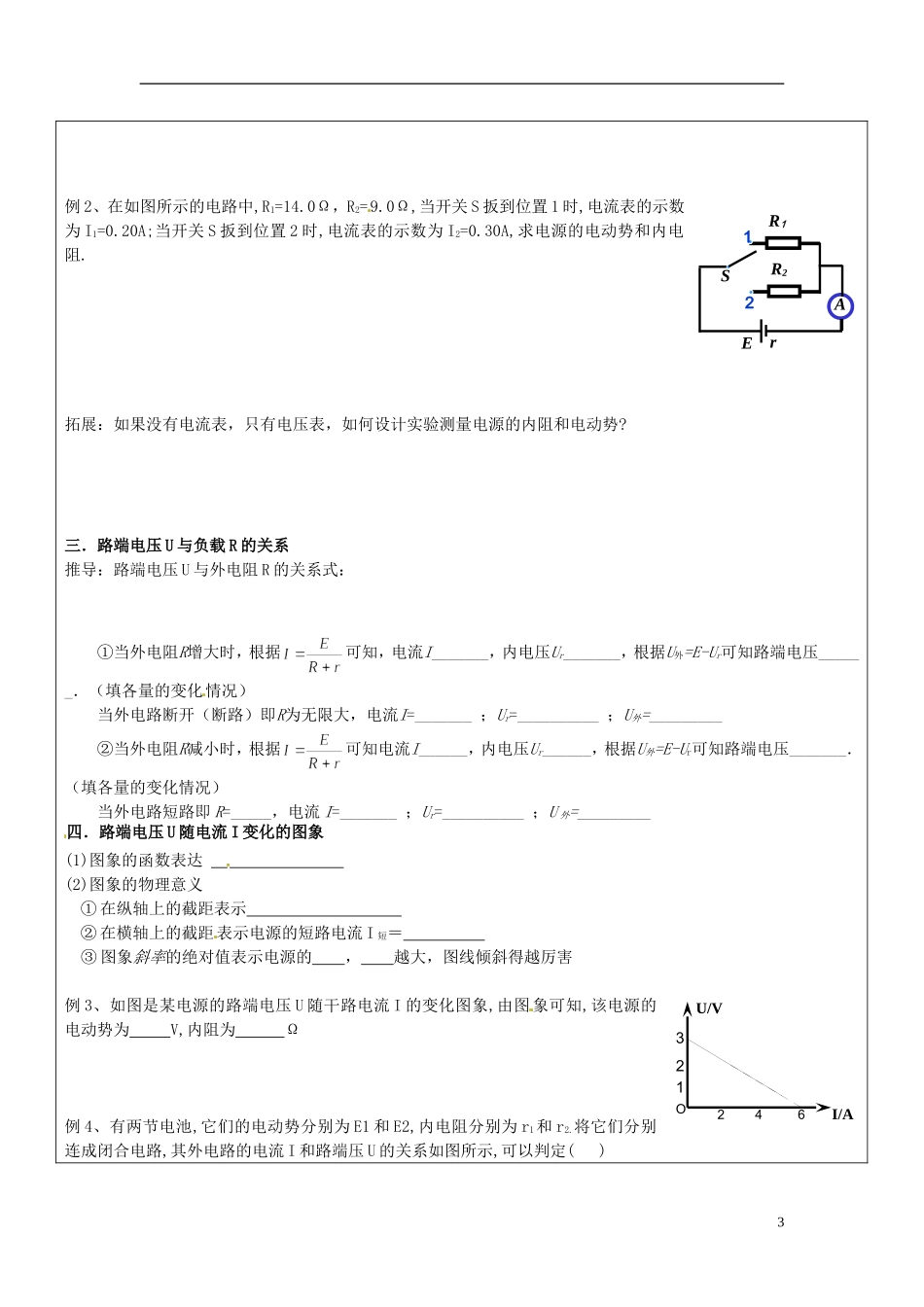

ERsABCDREr山东省临朐实验中学高二物理学案：第七节闭合电路的欧姆定律（一）【学习目标】1、了解外电路、内电路。2、记住电源的电动势等于外电压和内电压之和。3、理解闭合电路欧姆定律及其表达式，应用闭合电路欧姆定律熟练解决电路问题。4、理解路端电压与电流、外电阻的关系，会用公式和图像表达，并能用来分析处理有关问题。【教学重点难点】推导闭合电路欧姆定律，应用定律进行有关讨论；路端电压与负载的关系。【知识链接】欧姆定律电动势【学习过程】（一）知识回顾1、电源的作用是什么?2、电源电动势的物理意义及表达式?3、如何计算电路中电能转化为其它形式的能?电源是通过非静电力做功把其他形式能转化为电能的装置。只有用导线将电源、用电器连成闭合电路，电路中才有电流。那么电路中的电流大小与哪些因素有关?电源提供的电能是如何在闭合电路中分配的呢?（二）进行新课一．闭合电路1.闭合电路的结构：用导线把电源、用电器连成闭合电路.外电路:内电路:2.闭合电路中的电流在内、外电路中电流是怎样的？在外电路中，电流方向由流向，沿电流方向电。在内电路中，即在电源内部，通过非静电力做功使正电荷由移到，所以电流方向为流向。内电路与外电路中的电流强度。3.闭合电路中的电势（1）路端电压是否总等于电动势？（2）路端电压是否会随外电路的改变而改变？1BBDDAACC内电路外电路ErSRABI闭合(全)电路在电源(干电池)的正负极附近存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个反应层中，沿电流方向电势。在正负极之间，电源的内阻中有电流，沿电流方向电势.闭合电路中的电势(1)在外电路中，沿电流方向电势。(2)在内电路中，一方面，存在内阻，沿电流方向电势；另一方面，沿电流方向存在电势“跃升”。回顾：部分电路欧姆定律的内容是什么？:问题：闭合电路中的电流I与哪些因素有关呢？思考与讨论：1、合上开关，在时间t内，电路中有电流的同时伴随能量的转化，整个电路中电能转化为什么能？2、若外电路中的用电器都是纯电阻R，在时间t内,外电路中有多少电能转化为内能?3、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能，内能是多少?4、电流流经电源时，在时间t内非静电力做多少功?5、以上各能量之间有什么关系?完成下面的框图二闭合电路欧姆定律1.公式:或2.内容：3.适用条件：例1、如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压。2IRU部分电路W=Q外＝Q内＝R1R2A12ErS例2、在如图所示的电路中,R1=14.0Ω，R2=9.0Ω,当开关S扳到位置1时,电流表的示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势和内电阻.拓展：如果没有电流表，只有电压表，如何设计实验测量电源的内阻和电动势?三．路端电压U与负载R的关系推导：路端电压U与外电阻R的关系式：①当外电阻R增大时，根据可知，电流I_______，内电压Ur_______，根据U外=E-Ur可知路端电压______．（填各量的变化情况）当外电路断开（断路）即R为无限大，电流I=_______；Ur=__________；U外=_________②当外电阻R减小时，根据可知电流I______，内电压Ur______，根据U外=E-Ur可知路端电压_______．（填各量的变化情况）当外电路短路即R=_____，电流I=_______；Ur=__________；U外=_________四．路端电压U随电流I变化的图象(1)图象的函数表达(2)图象的物理意义①在纵轴上的截距表示②在横轴上的截距表示电源的短路电流I短＝③图象斜率的绝对值表示电源的，越大，图线倾斜得越厉害例3、如图是某电源的路端电压U随干路电流I的变化图象,由图象可知,该电源的电动势为V,内阻为Ω例4、有两节电池,它们的电动势分别为E1和E2,内电阻分别为r1和r2.将它们分别连成闭合电路,其外电路的电流I和路端压U的关系如图所示,可以判定()3U/VI/AO132462UIO12E、rRVsE、rR1AR21A.图象交点所示状态,两电路的外电阻相等B.E1>E2,r1>r2C.图象交点所示状态,两电路的电阻相等D.E1>E2,r1
