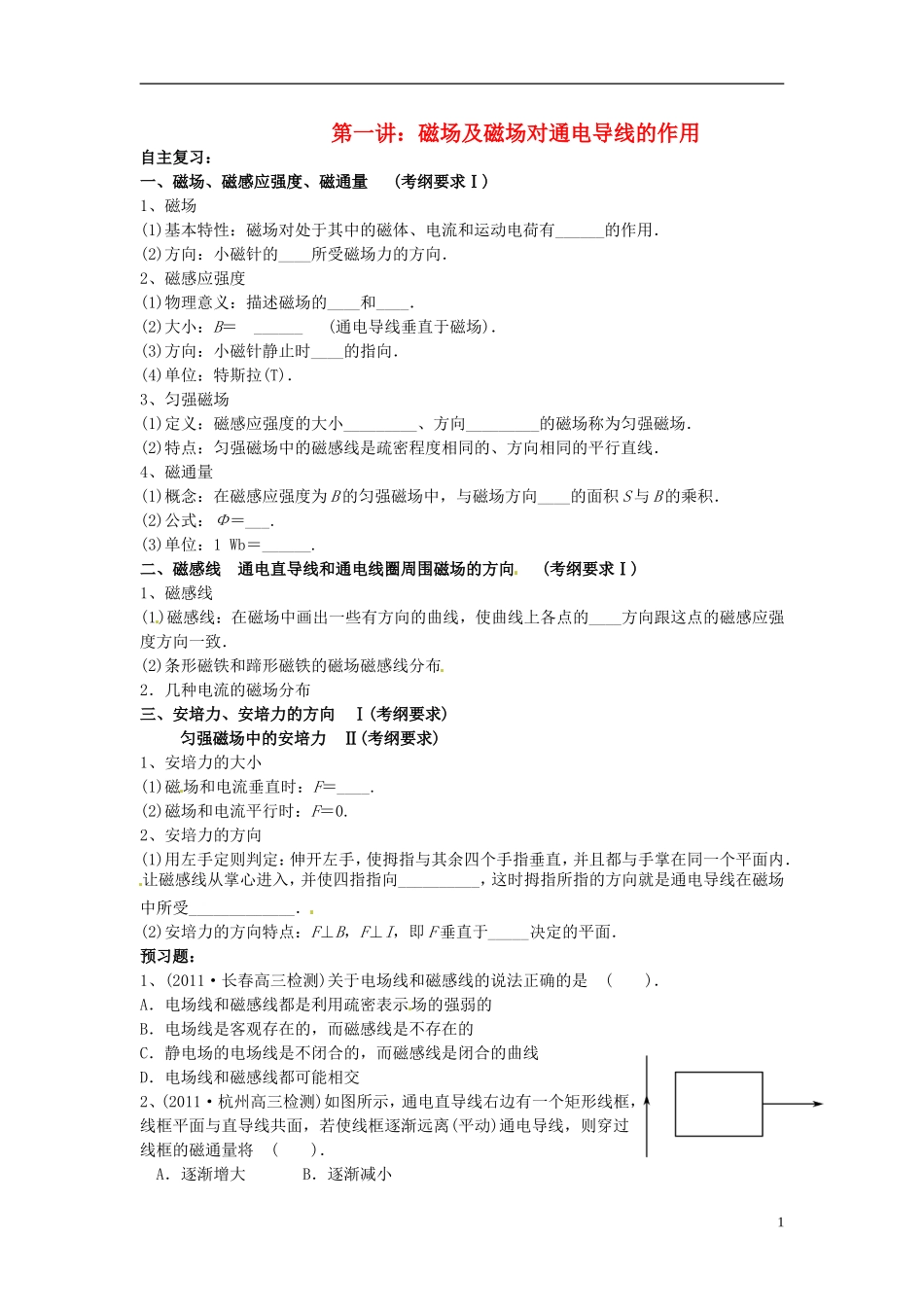

第一讲：磁场及磁场对通电导线的作用自主复习：一、磁场、磁感应强度、磁通量(考纲要求Ⅰ)1、磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有______的作用．(2)方向：小磁针的____所受磁场力的方向．2、磁感应强度(1)物理意义：描述磁场的____和____．(2)大小：B＝______(通电导线垂直于磁场)．(3)方向：小磁针静止时____的指向．(4)单位：特斯拉(T)．3、匀强磁场(1)定义：磁感应强度的大小_________、方向_________的磁场称为匀强磁场．(2)特点：匀强磁场中的磁感线是疏密程度相同的、方向相同的平行直线．4、磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向____的面积S与B的乘积．(2)公式：Φ＝___.(3)单位：1Wb＝______.二、磁感线通电直导线和通电线圈周围磁场的方向(考纲要求Ⅰ)1、磁感线(1)磁感线：在磁场中画出一些有方向的曲线，使曲线上各点的____方向跟这点的磁感应强度方向一致．(2)条形磁铁和蹄形磁铁的磁场磁感线分布2．几种电流的磁场分布三、安培力、安培力的方向Ⅰ(考纲要求)匀强磁场中的安培力Ⅱ(考纲要求)1、安培力的大小(1)磁场和电流垂直时：F＝____.(2)磁场和电流平行时：F＝0.2、安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向__________，这时拇指所指的方向就是通电导线在磁场中所受_____________．(2)安培力的方向特点：F⊥B，F⊥I，即F垂直于_____决定的平面．预习题：1、(2011·长春高三检测)关于电场线和磁感线的说法正确的是()．A．电场线和磁感线都是利用疏密表示场的强弱的B．电场线是客观存在的，而磁感线是不存在的C．静电场的电场线是不闭合的，而磁感线是闭合的曲线D．电场线和磁感线都可能相交2、(2011·杭州高三检测)如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()．A．逐渐增大B．逐渐减小1C．保持不变D．不能确定3、关于磁感应强度，下列说法正确的是()．A．一小段通电导线放在B为零的位置，那么它受到的磁场力也一定为零B．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C．放置在磁场中1m长的通电导线，通过1A的电流，受到的磁场力为1N，则该处的磁感应强度就是1TD．磁场中某处的B的方向跟电流在该处受到的磁场力F的方向相同4、(2012·武汉模拟)如图8－1－2所示，正方形线圈abcd位于纸面内，边长为L，匝数为N，过ab中点和cd中点的连线OO′恰好位于垂直纸面向里的匀强磁场的右边界上，磁感应强度为B，则穿过线圈的磁通量为()5、在匀强磁场中某处P放一个长度为L＝20cm，通电电流I＝0.5A的直导线，测得它受到的最大磁场力F＝1.0N，其方向竖直向上，现将该通电导线从磁场中撤走，则P处磁感应强度为()．A．零B．10T，方向竖直向上C．0.1T，方向竖直向上D．10T，方向肯定不是竖直向上6、通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行．关于MN的磁场对线框的作用力，下列说法正确的是()．A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相等C．线框所受的安培力的合力方向向左D．线框所受的安培力的合力方向向右考点一对磁感应强度的理解【典例1】关于磁感应强度B，下列说法中正确的是()．A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟放在该点的试探电流元所受磁场力方向一致C．在磁场中某点的试探电流元不受磁场力作用时，该点B值大小为零D．在磁场中磁感线越密集的地方，磁感应强度越大【变式1】有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在图示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()．A．M点和N点的磁感应强度大小相等，方向相同B．M点和N点的磁感应强度大小相等，方向相反C．在线段MN上各点的磁感应强度都不可能为零D．在线段MN上只有一点的磁感应强度为零2A.B...
