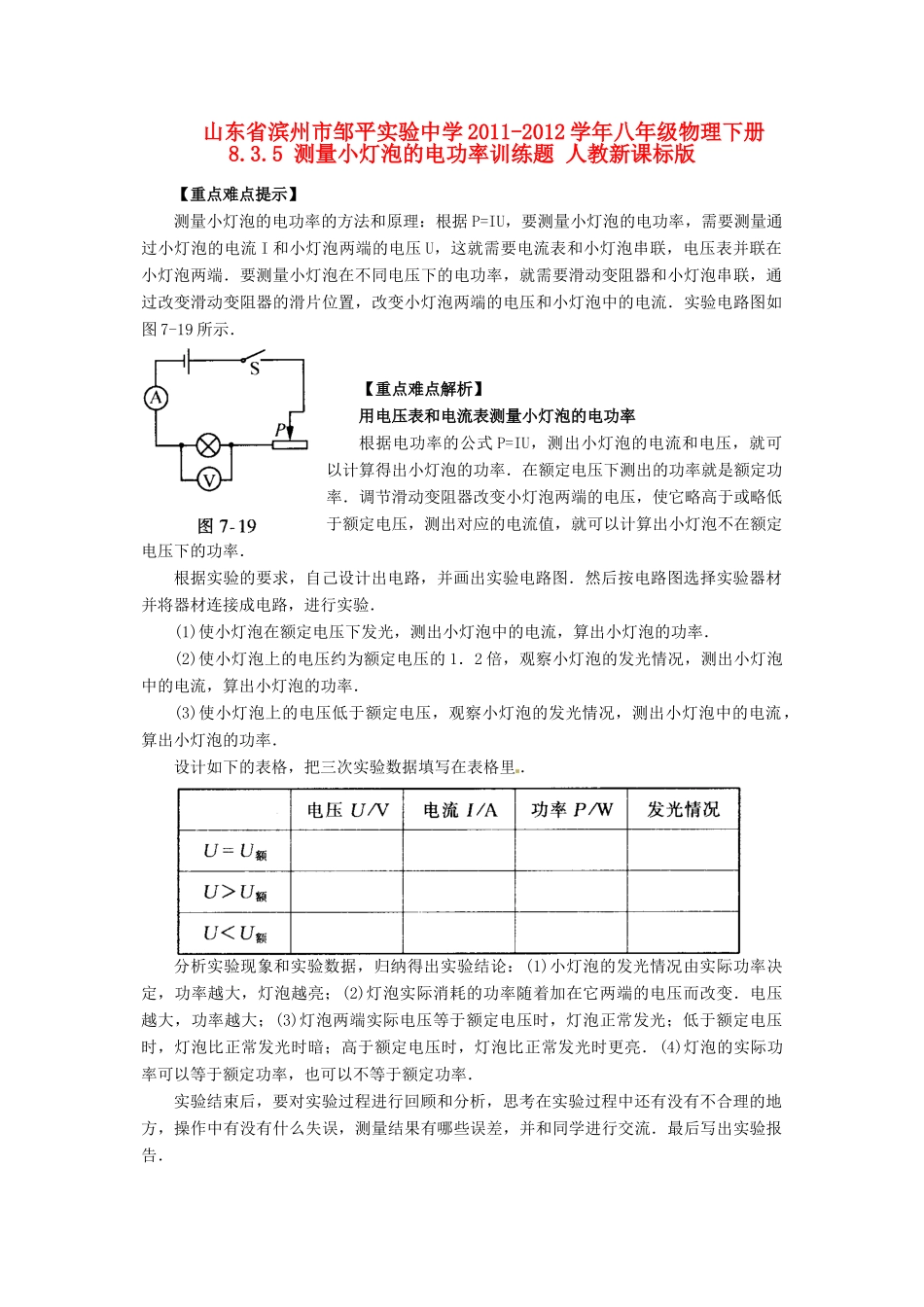

山东省滨州市邹平实验中学2011-2012学年八年级物理下册8.3.5测量小灯泡的电功率训练题人教新课标版【重点难点提示】测量小灯泡的电功率的方法和原理：根据P=IU，要测量小灯泡的电功率，需要测量通过小灯泡的电流I和小灯泡两端的电压U，这就需要电流表和小灯泡串联，电压表并联在小灯泡两端．要测量小灯泡在不同电压下的电功率，就需要滑动变阻器和小灯泡串联，通过改变滑动变阻器的滑片位置，改变小灯泡两端的电压和小灯泡中的电流．实验电路图如图7-19所示．【重点难点解析】用电压表和电流表测量小灯泡的电功率根据电功率的公式P=IU，测出小灯泡的电流和电压，就可以计算得出小灯泡的功率．在额定电压下测出的功率就是额定功率．调节滑动变阻器改变小灯泡两端的电压，使它略高于或略低于额定电压，测出对应的电流值，就可以计算出小灯泡不在额定电压下的功率．根据实验的要求，自己设计出电路，并画出实验电路图．然后按电路图选择实验器材并将器材连接成电路，进行实验．(1)使小灯泡在额定电压下发光，测出小灯泡中的电流，算出小灯泡的功率．(2)使小灯泡上的电压约为额定电压的1．2倍，观察小灯泡的发光情况，测出小灯泡中的电流，算出小灯泡的功率．(3)使小灯泡上的电压低于额定电压，观察小灯泡的发光情况，测出小灯泡中的电流，算出小灯泡的功率．设计如下的表格，把三次实验数据填写在表格里．分析实验现象和实验数据，归纳得出实验结论：(1)小灯泡的发光情况由实际功率决定，功率越大，灯泡越亮；(2)灯泡实际消耗的功率随着加在它两端的电压而改变．电压越大，功率越大；(3)灯泡两端实际电压等于额定电压时，灯泡正常发光；低于额定电压时，灯泡比正常发光时暗；高于额定电压时，灯泡比正常发光时更亮．(4)灯泡的实际功率可以等于额定功率，也可以不等于额定功率．实验结束后，要对实验过程进行回顾和分析，思考在实验过程中还有没有不合理的地方，操作中有没有什么失误，测量结果有哪些误差，并和同学进行交流．最后写出实验报告．【典型热点考题】例1某小组同学探究小灯泡发光时的亮度与哪些因素有关．他们用九只不同规格的灯泡分别接入电路，使它们都正常发光，并用电压表和电流表分别测得小灯泡正常发光时的电压和电流．该小组的同学仔细观察灯泡的亮暗程度，把九只灯泡分成三组，每组的亮暗程度相同，且第—组最亮，第二组其次，第三组最暗．实验中记录的有关数据分别如表—、表二、表三所示．(1)分析比较实验序号1与4、2与5、3与6的数据及观察到的现象，可得出的初步结论是：__________________．(2)分析比较实验序号_________________________的数据及观察到的现象，可得出的初步结论是：当通过灯泡的电流相等时，灯泡两端的电压越大，灯泡越亮．(3)请进一步综合分析表一、表二、表三中的数据及观察到的现象，并归纳得出结论．(a)分析比较表—、表二或表三中的数据及观察到的现象，可初步得出________________________________________________；(b)分析比较表一、表二或表三中的数据及观察到的现象，可初步得出：___________________________________________________________________________________________________________________________________________________.(2003年，上海)分析与解答：根据实验中记录的数据可以得出九只规格不同的灯泡正常发光时的电阻和功率．第一组三只灯泡的电阻依次是3Ω、12Ω和48Ω，功率都是12W；第二组三只灯泡的电阻分别是6Ω、24Ω和96Ω，功率均是6W；第三组三只灯泡的电阻分别是3Ω、12Ω和48Ω，功率都是3W．(1)分析比较实验序号1与4、2与5、3与6的数据及观察到的现象，灯泡两端电压相同，灯泡的电流、电阻、电功率和亮度均不同，归纳可得出的初步结论是：当灯泡两端的电压相等时，通过灯泡的电流越大，灯泡的功率越大，灯泡越亮．(2)分析比较实验序号4与7、5与8、6与9的数据及观察到的现象，通过灯泡中的电流相同，灯泡两端的电压、电阻和电功率都不同，归纳可得出的初步结论是：当通过灯泡的电流相等时，灯泡两端的电压越大，灯泡的功率越大，灯泡越亮．(3)进—步综合分析表一、表二、表三中的数据及观察到的现象，...
