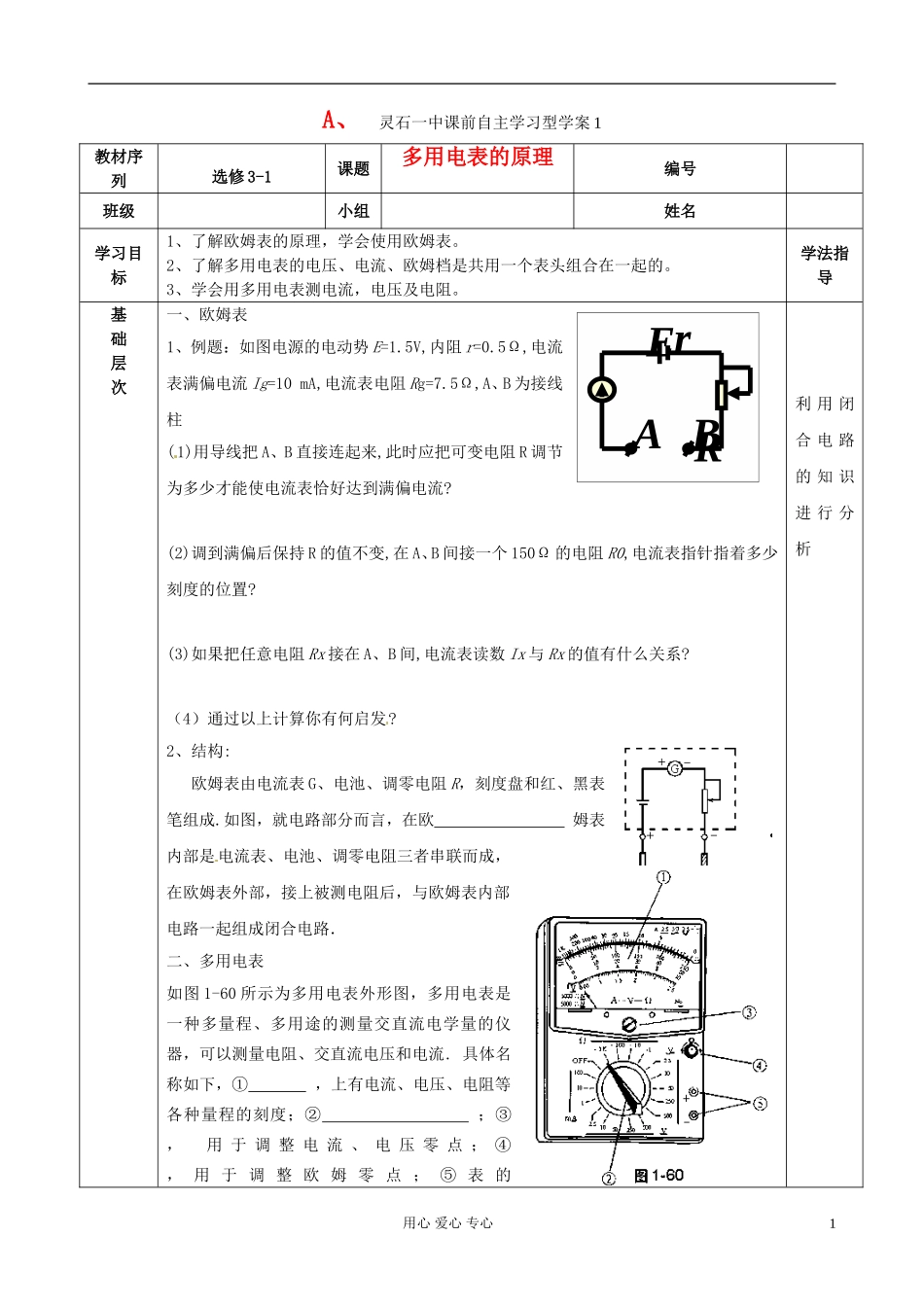

A、灵石一中课前自主学习型学案1教材序列选修3-1课题多用电表的原理编号班级小组姓名学习目标1、了解欧姆表的原理，学会使用欧姆表。2、了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。3、学会用多用电表测电流，电压及电阻。学法指导基础层次一、欧姆表1、例题：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?（4）通过以上计算你有何启发?2、结构:欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．二、多用电表如图1-60所示为多用电表外形图，多用电表是一种多量程、多用途的测量交直流电学量的仪器，可以测量电阻、交直流电压和电流.具体名称如下，①，上有电流、电压、电阻等各种量程的刻度；②；③，用于调整电流、电压零点；④，用于调整欧姆零点；⑤表的利用闭合电路的知识进行分析用心爱心专心1rABER，红表笔插孔黑表笔插孔.探究层次1、欧姆表的原理欧姆表的原理是依据闭合电路欧姆定律来完成对表的改装.其内部电路如图1-61甲所示.当红、黑表笔间断开时，表的指针不偏转，此时外接电阻为∞，当红、黑短接时，调节调零电阻，让指针满偏，此时回路中电流最大Ig=，外接电阻为零.当红黑表笔间接电阻Rx时，回路中的电流I=，每接一个电阻Rx都将有一个电流与之对应.因此我们可以将电流的表盘刻度改为电阻的刻度.思考：⑴当电流刻度均匀时，电阻的刻度均匀吗？为什么？（2）当I=Ig时，I=0时，I=时I=时I=时，Rx分别为多少？（3）欧姆表的中值电阻如何求？（4）为何每换一次挡，须重新调零？（5）表盘刻度如何确定？并试着画一下。2、刻度观察欧姆表刻度有何特点？3、课本65页思考与讨论。结合例题分析我的问题B、灵石一中课前自主学习型学案2用心爱心专心0510ΩΩ20304050100200500∞1K2（高二）年级（物理）学科（弓贵梅）主编（杨金梅）审核教材序列选修3-1课题多用电表的原理编号02-8-1-B班级小组姓名自主检测1在使用多用电表的欧姆档测电阻时，应（）A．使用前检查指针是否停在欧姆档刻度线的“∞”处B．每换一次档位，都要进行重新电阻调零C．在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D．测量时若发现表针偏转的角度较小，应该更换倍率较小的档来测量2、下列说法中正确的是（）A．欧姆表的每一档的测量范围是0～∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小3、有一个多用电表，其欧姆档的四个量程分别为“×1”“×10”“×100”“×1k”，某学生把选择开关旋到“×100”档测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该（）A．换用“×1k”档，不必重新调整调零旋钮B．换用“×10”档，不必重新调整调零旋钮C．换用“×1k”档，必须重新调整调零旋钮D．换用“×10”档，必须重新调整调零旋钮4、使用多用表的欧姆档测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（）A．比真实值大B．比真实值小C．与真实值相等D．可能比真产值大，也可能小5、如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用表来测量它的电动势，下列步骤中正确的是……（）①把多用表的选择开关置于交流500V档或置于OFF档②把多用表的红表笔和干电池的负极接触，黑表笔与正极接触③把多用表的红表笔和电池的正极接触，黑表笔与负极接触④在表盘上读出电压值⑤把多用表的选择开关置于直流25V档⑥把多用表的选择开关置于直流5V档A．⑤③④①B．②⑤①④C．⑥③④①D．⑥②④①能力检测1、把量程为3mA的电流表改装成欧姆...
