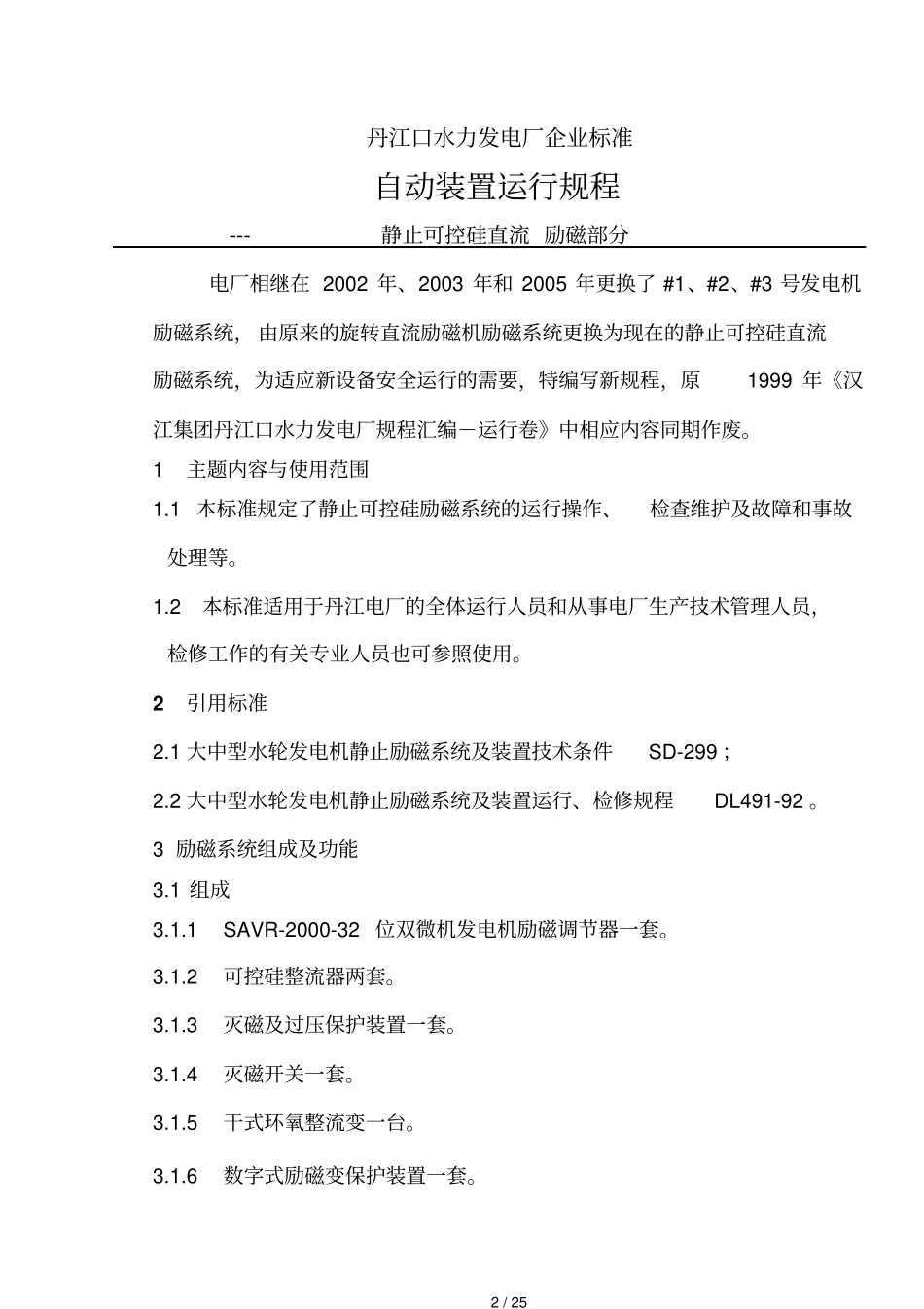

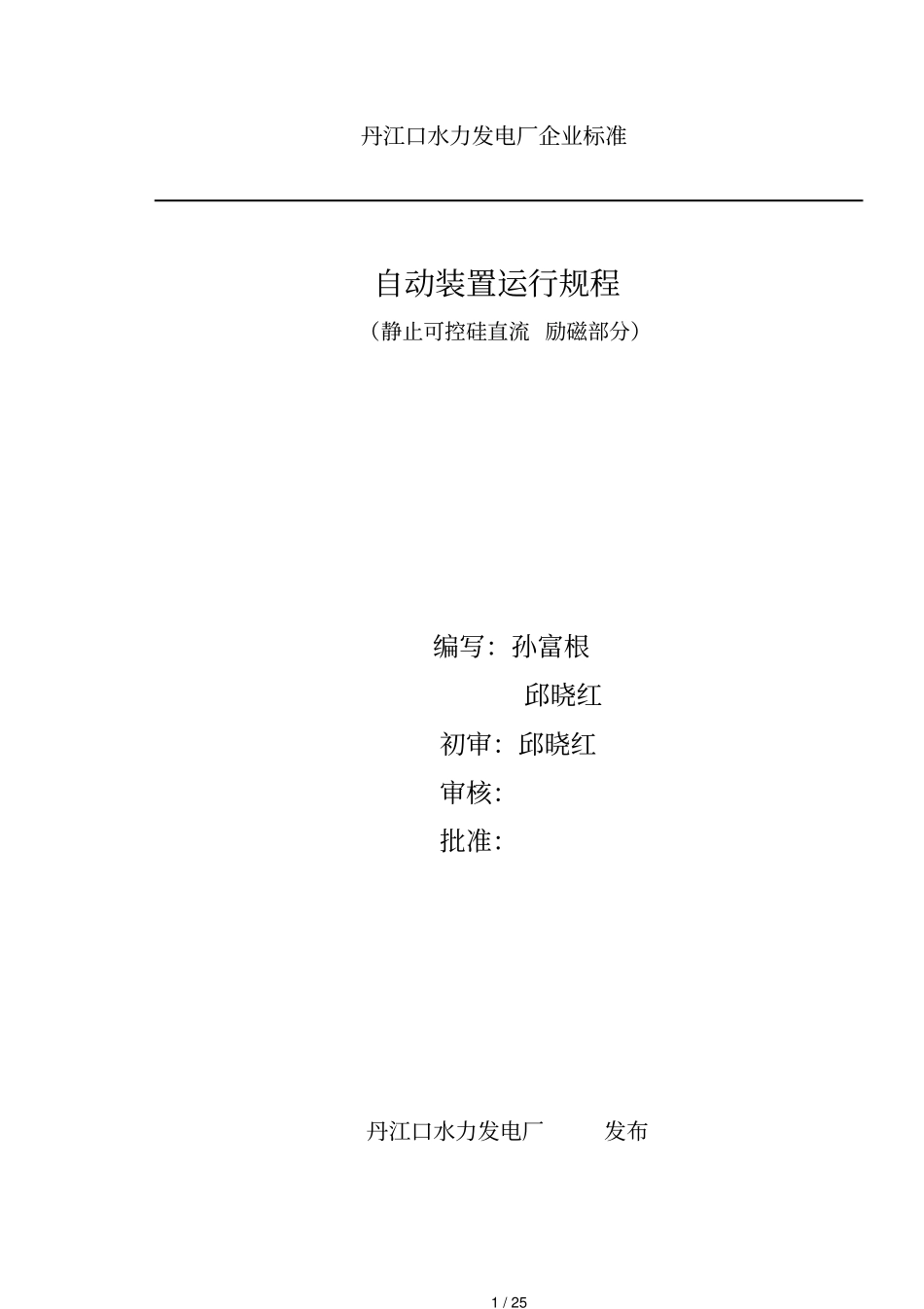

1/25丹江口水力发电厂企业标准自动装置运行规程（静止可控硅直流励磁部分）编写：孙富根邱晓红初审：邱晓红审核：批准：丹江口水力发电厂发布2/25丹江口水力发电厂企业标准自动装置运行规程---静止可控硅直流励磁部分电厂相继在2002年、2003年和2005年更换了#1、#2、#3号发电机励磁系统，由原来的旋转直流励磁机励磁系统更换为现在的静止可控硅直流励磁系统，为适应新设备安全运行的需要，特编写新规程，原1999年《汉江集团丹江口水力发电厂规程汇编－运行卷》中相应内容同期作废。1主题内容与使用范围1.1本标准规定了静止可控硅励磁系统的运行操作、检查维护及故障和事故处理等。1.2本标准适用于丹江电厂的全体运行人员和从事电厂生产技术管理人员，检修工作的有关专业人员也可参照使用。2引用标准2.1大中型水轮发电机静止励磁系统及装置技术条件SD-299；2.2大中型水轮发电机静止励磁系统及装置运行、检修规程DL491-92。3励磁系统组成及功能3.1组成3.1.1SAVR-2000-32位双微机发电机励磁调节器一套。3.1.2可控硅整流器两套。3.1.3灭磁及过压保护装置一套。3.1.4灭磁开关一套。3.1.5干式环氧整流变一台。3.1.6数字式励磁变保护装置一套。3/253.2功能3.2.1SAVR-2000-32位双微机发电机励磁调节器3.2.1.1励磁调节器的任务是根据发电机机端电压的变化，随时校正、改变可控硅整流桥的触发导通角，以达到改变发电机的励磁电流，从而稳定发电机定子电压。3.2.1.2励磁调节器由A、B两套通道组成，互为备用。A套通道测量电压量取自2YH；B套通道测量电压量取自1YH（#3机取自3YH）。定子电流量取自发电机出口CT，转子电流量取自励磁变压器低压侧CT。3.2.1.3励磁调节器具有如下调节规律3.2.1.3.1恒发电机端电压PID调节。3.2.1.3.2恒发电机转子电流PID调节。3.2.1.3.3恒发电机功率因素调节（选用）3.2.1.3.4恒发电机无功功率调节（选用）3.2.1.3.5电力系统稳定器PSS调节3.2.1.4励磁调节器保护3.2.2转子回路灭磁及过压保护装置功能名称动作条件欠励瞬时限制无功为-10Mvar时动作，并闭锁“减磁”按钮，无功大于-10Mvar1秒后复归。过励延时限制无功为120Mvar持续20秒动作，并闭锁“增磁”按钮，无功小于120Mvar1秒后复归。V/F限制机组频率低于47.5HZ时动作。强励反时限限制转子电流大于1.1-1.8倍的额定励磁电流时，延时26秒--10秒强励反时限动作。空载逆变灭磁相组频率低于45HZ、停机令、机端电压大于130%或转子电流大于额定，三者任一满足，逆变灭磁动作。4/253.2.2.1发电机非全相及大滑差异步运行保护器：当发电机非全相及大滑差异步运行时，保护器能可靠地将转子绕组的电压降至安全范围内，同时在转子绕组中产生相反的磁场，抵消定子负序电流产生的反转磁场，保护转子表面及护环不至于烧损。3.2.2.2同步发电机转子灭磁及过压保护装置：当发电机及变压器出现内部短路、励磁系统出现故障时，对转子回路进行快速灭磁（灭磁时间小于0.6秒），当发电机出现二相、三相突然短路、失步、非同期合闸以及非全相及大滑差异步运行时，确保将转子电压限制在安全范围内。3.2.2.3尖峰过电压吸收器——SPA：吸收转子回路产生的尖峰过电压。3.2.3FLZ1800/4000型开放式无风大功率整流柜。励磁整流柜采用热管散热自冷的大功率可控硅组，将来自励磁变的交流电源整流成直流电源后，供给发电机转子励磁电流。3.2.4励磁变保护3.2.4.1保护配置及动作后果：保护名称动作后果差动电流速断过电流跳机组出口开关、FMK、自用变低压侧开关、停机过负荷发信号3.2.4.2电源、保护连片功能说明（励磁变投运时保护电源及以下连片全部加用）5/252#机1#机3#机连片功能连片功能连片功能12XB励磁变保护动作跳丹0217XB励磁变保护动作跳丹2314XB励磁变保护动作跳丹0313XB励磁变保护动作跳FMK18XB励磁变保护动作跳丹FMK16XB励磁变保护动作跳FMK14XB励磁变保护动作停机19XB励磁变保护动作停机17XB励磁变保护动作停机15XB励磁变保护动作跳12B2K20XB励磁变保护动作跳11B2K20XB励磁变保护动作跳13B2K35XB励磁变保护动作跳7B1S3励磁变保护电源开关S8励磁变保护电源开关S1励磁变保护电源开关2#机保护盘1#机保护盘、7B保护盘3#机保护盘4励磁系统运行...
