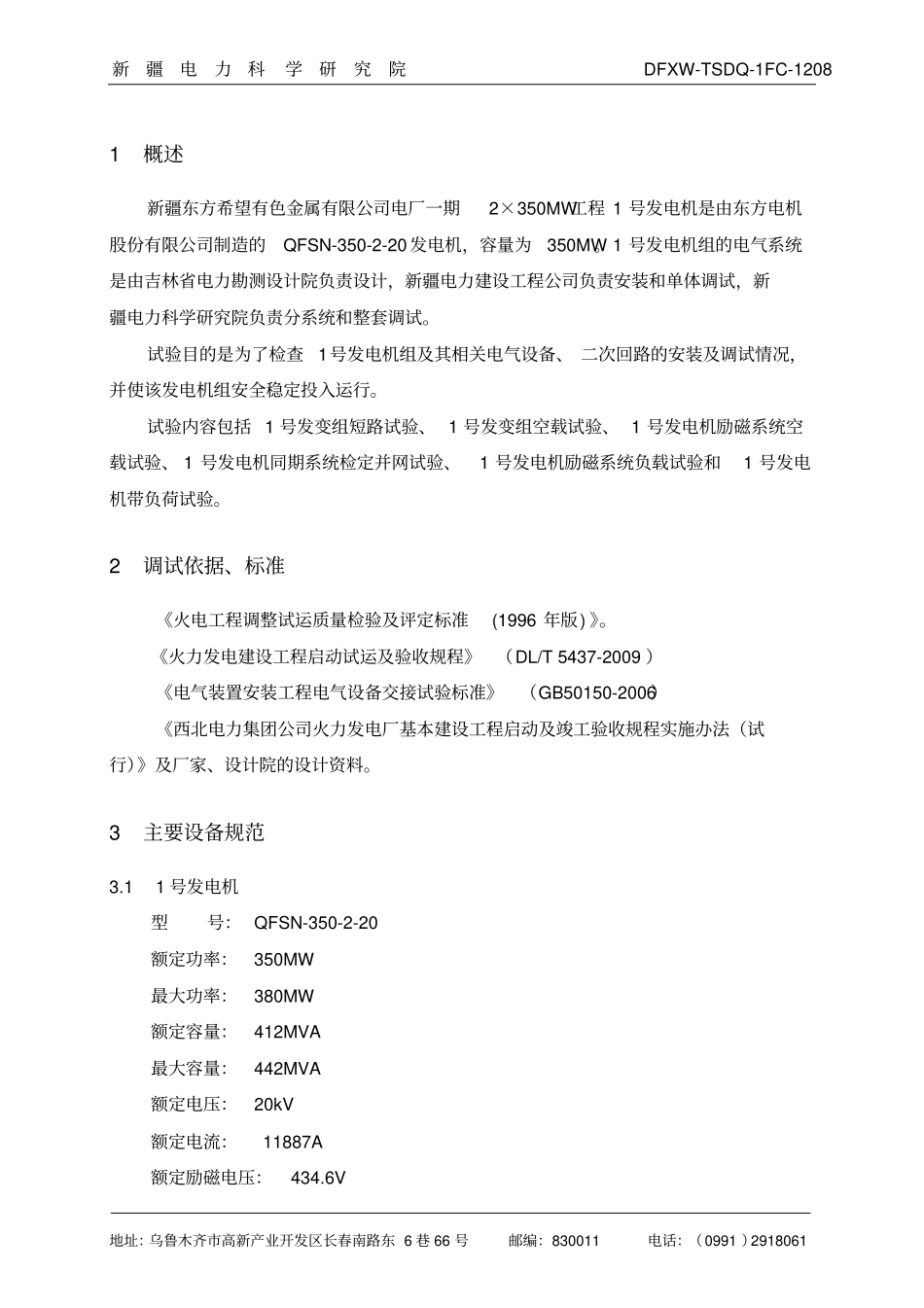

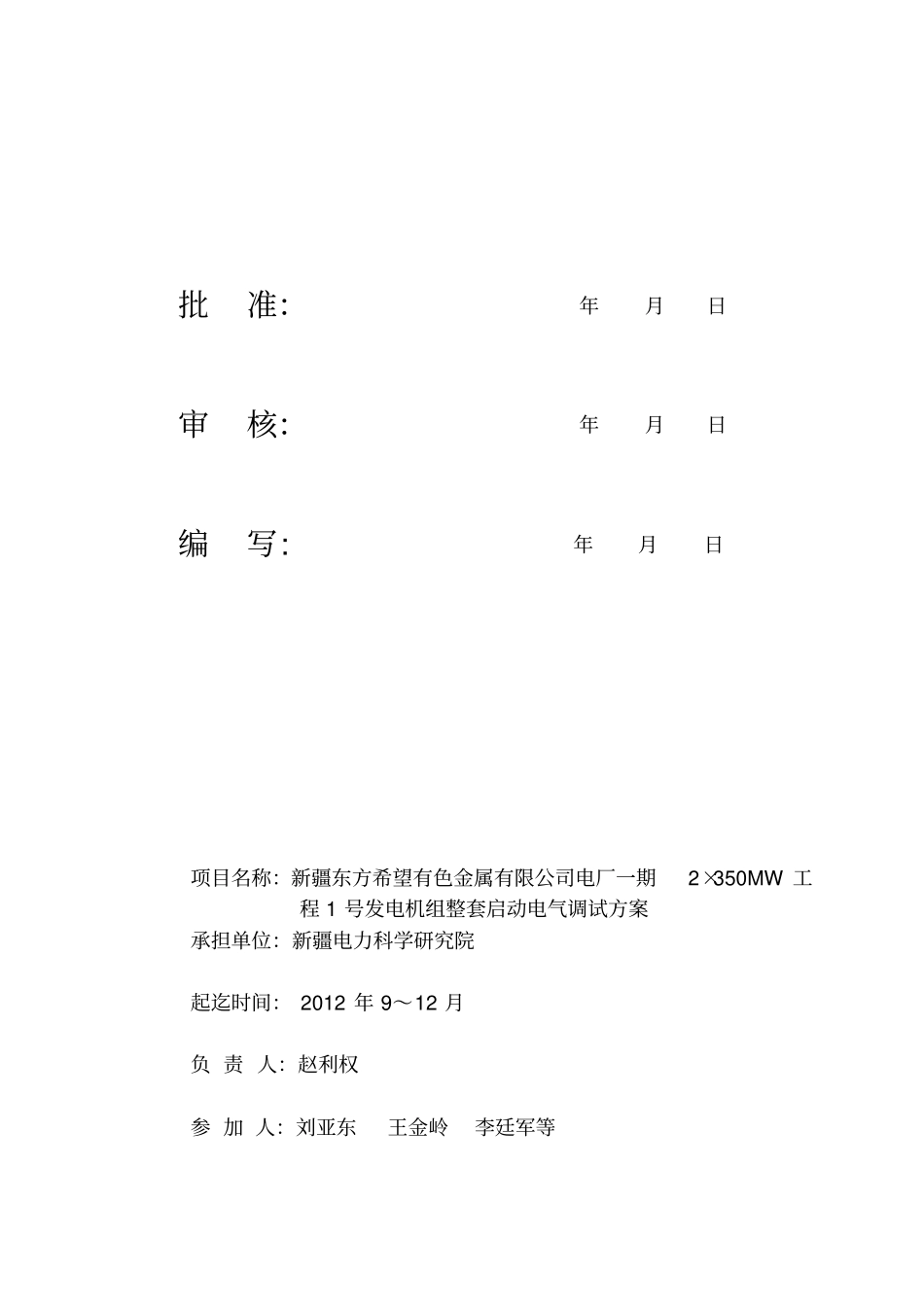

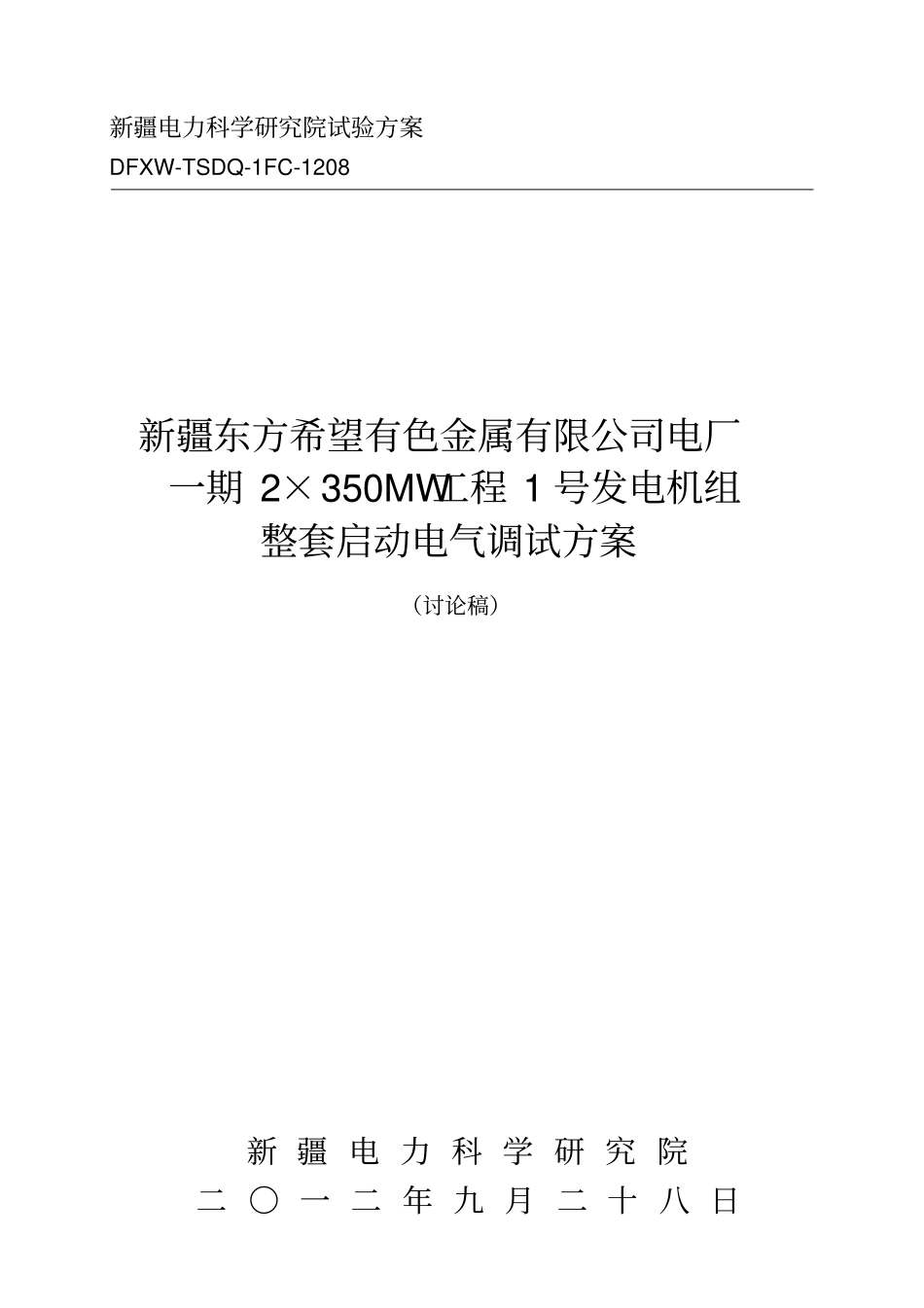

新疆电力科学研究院试验方案DFXW-TSDQ-1FC-1208新疆东方希望有色金属有限公司电厂一期2×350MW工程1号发电机组整套启动电气调试方案（讨论稿）新疆电力科学研究院二〇一二年九月二十八日批准：年月日审核：年月日编写:年月日项目名称：新疆东方希望有色金属有限公司电厂一期2×350MW工程1号发电机组整套启动电气调试方案承担单位：新疆电力科学研究院起迄时间：2012年9～12月负责人：赵利权参加人：刘亚东王金岭李廷军等新疆电力科学研究院DFXW-TSDQ-1FC-1208地址：乌鲁木齐市高新产业开发区长春南路东6巷66号邮编：830011电话：（0991）29180611概述新疆东方希望有色金属有限公司电厂一期2×350MW工程1号发电机是由东方电机股份有限公司制造的QFSN-350-2-20发电机，容量为350MW。1号发电机组的电气系统是由吉林省电力勘测设计院负责设计，新疆电力建设工程公司负责安装和单体调试，新疆电力科学研究院负责分系统和整套调试。试验目的是为了检查1号发电机组及其相关电气设备、二次回路的安装及调试情况，并使该发电机组安全稳定投入运行。试验内容包括1号发变组短路试验、1号发变组空载试验、1号发电机励磁系统空载试验、1号发电机同期系统检定并网试验、1号发电机励磁系统负载试验和1号发电机带负荷试验。2调试依据、标准《火电工程调整试运质量检验及评定标准(1996年版)》。《火力发电建设工程启动试运及验收规程》（DL/T5437-2009）《电气装置安装工程电气设备交接试验标准》（GB50150-2006）《西北电力集团公司火力发电厂基本建设工程启动及竣工验收规程实施办法（试行）》及厂家、设计院的设计资料。3主要设备规范3.11号发电机型号：QFSN-350-2-20额定功率：350MW最大功率：380MW额定容量：412MVA最大容量：442MVA额定电压：20kV额定电流：11887A额定励磁电压：434.6V新疆电力科学研究院DFXW-TSDQ-1FC-1208地址：乌鲁木齐市高新产业开发区长春南路东6巷66号邮编：830011电话：（0991）2918061额定励磁电流：2287A空载励磁电压：147.3V空载励磁电流：830A功率因数：0.85相数：3相频率：50Hz转速：3000r/min绝缘等级：F接线方式：YY冷却方式：水氢氢生产厂家：东方电机股份有限公司3.21号主变型号：SFP10-420000/220额定功率：420MVA额定电压：242±2×2.5%/20kV额定电流：1002.0/12124.4A短路阻抗：Ud=18%接线组别：YN，d11频率：50Hz生产厂家：山东泰开变压器有限公司3.3高备变型号：SFFZ10-50000/220额定容量：50000/38000-38000kVA额定电压：(230±8×1.25%)/6.3-6.3kV额定电流：125.5/3482.5-3482.5A短路阻抗：Ud=21%接线组别：YN，yn0,yn0,d相数：三相频率：50Hz生产厂家：山东泰开变压器有限公司新疆电力科学研究院DFXW-TSDQ-1FC-1208地址：乌鲁木齐市高新产业开发区长春南路东6巷66号邮编：830011电话：（0991）29180613.41号高厂变型号：SFF10-50000/20额定功率：50/38-38MVA额定电压：20±2×2.5%/6.3-6.3kV额定电流：1443.4/3482.4A短路阻抗：Ud=20%接线组别：D，yn1-yn1频率：50Hz生产厂家：山东泰开变压器有限公司3.51号励磁变压器型号：SCB10-3600/20/0.9额定功率：3600kVA额定电压：20±2×2.5%/0.9kV额定电流：104/2309A短路阻抗：Ud=8.38%接线组别：Y，d11相数：3相频率：50Hz绝缘等级：F冷却方式：AN/AF接线组别：Y,d11生产厂家：顺德电气设备有限公司3.6电压互感器发电机出口YH：(20/3)/(0.1/3)/(0.1/3)/(0.1/3)kV发电机中性点YH：20/0.22kV220kV母线YH：(220/3)/(0.1/3)/(0.1/3)/(0.1/3)/0.1kV6.3kV母线YH：(6/3)/(0.1/3)/(0.1/3)kV6.3kV分支YH：(6/3)/(0.1/3)/(0.1/3)kV3.7电流互感器发电机中性点1-4LH：15000/5A新疆电力科学研究院DFXW-TSDQ-1FC-1208地址：乌鲁木齐市高新产业开发区长春南路东6巷66号邮编：830011电话：（0991）2918061发电机机端5-9LH：15000/5A主变高压侧10-16LH：2500/5A主变高压侧套管17-19LH：2500/5A主变中性点零序LH1-2：500/5A主变中性点间隙零序LH3-4：500/5A励磁变高压侧20-22LH：300/5A励磁变低压侧23-25LH：3000/5A高厂变高压侧26-28LH：2000/5A高厂变高压侧29-30LH：15000/5A高厂变低压侧31-34LH:5000/5A41-44LH:5000/5A高...
