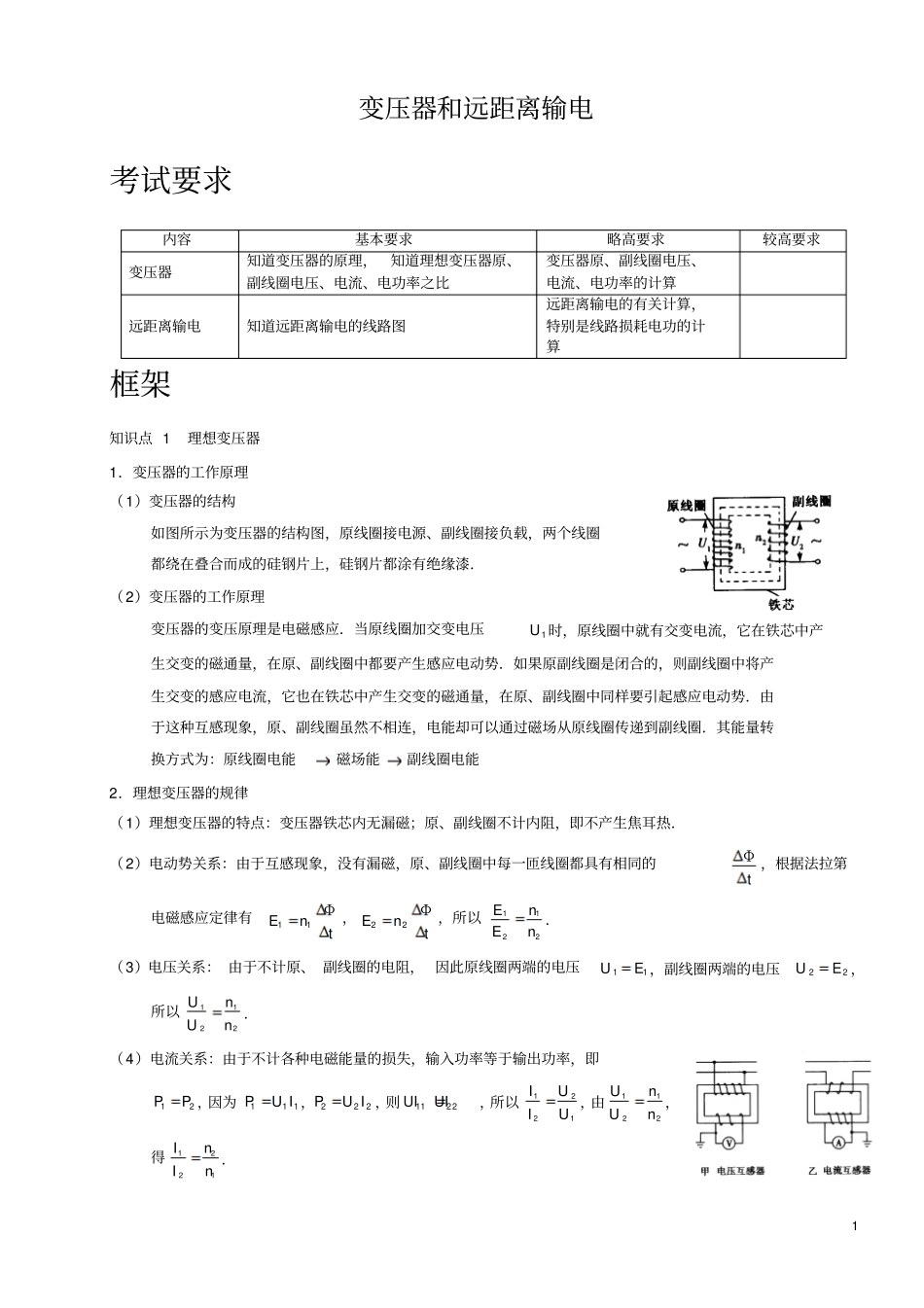

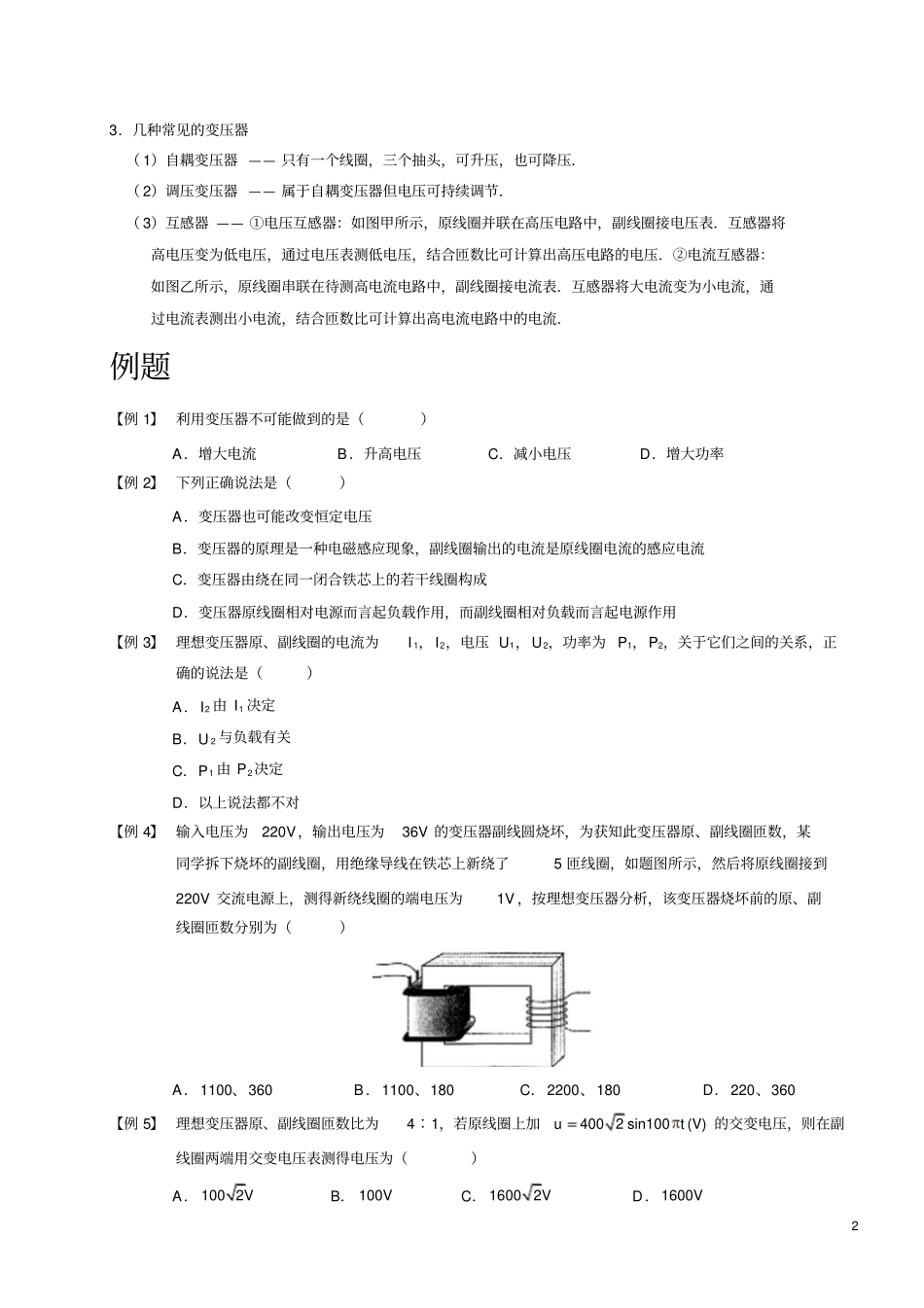

1变压器和远距离输电考试要求内容基本要求略高要求较高要求变压器知道变压器的原理，知道理想变压器原、副线圈电压、电流、电功率之比变压器原、副线圈电压、电流、电功率的计算远距离输电知道远距离输电的线路图远距离输电的有关计算，特别是线路损耗电功的计算框架知识点1理想变压器1．变压器的工作原理（1）变压器的结构如图所示为变压器的结构图，原线圈接电源、副线圈接负载，两个线圈都绕在叠合而成的硅钢片上，硅钢片都涂有绝缘漆．（2）变压器的工作原理变压器的变压原理是电磁感应．当原线圈加交变电压1U时，原线圈中就有交变电流，它在铁芯中产生交变的磁通量，在原、副线圈中都要产生感应电动势．如果原副线圈是闭合的，则副线圈中将产生交变的感应电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样要引起感应电动势．由于这种互感现象，原、副线圈虽然不相连，电能却可以通过磁场从原线圈传递到副线圈．其能量转换方式为：原线圈电能磁场能副线圈电能2．理想变压器的规律（1）理想变压器的特点：变压器铁芯内无漏磁；原、副线圈不计内阻，即不产生焦耳热．（2）电动势关系：由于互感现象，没有漏磁，原、副线圈中每一匝线圈都具有相同的Φt，根据法拉第电磁感应定律有11ΦEnt，22ΦEnt，所以1122EnEn．（3）电压关系：由于不计原、副线圈的电阻，因此原线圈两端的电压11UE，副线圈两端的电压22UE，所以1122UnUn．（4）电流关系：由于不计各种电磁能量的损失，输入功率等于输出功率，即12PP，因为111PUI，222PUI，则1122UIUI，所以1221IUIU，由1122UnUn，得1221InIn．23．几种常见的变压器（1）自耦变压器——只有一个线圈，三个抽头，可升压，也可降压．（2）调压变压器——属于自耦变压器但电压可持续调节．（3）互感器——①电压互感器：如图甲所示，原线圈并联在高压电路中，副线圈接电压表．互感器将高电压变为低电压，通过电压表测低电压，结合匝数比可计算出高压电路的电压．②电流互感器：如图乙所示，原线圈串联在待测高电流电路中，副线圈接电流表．互感器将大电流变为小电流，通过电流表测出小电流，结合匝数比可计算出高电流电路中的电流．例题【例1】利用变压器不可能做到的是（）A．增大电流B．升高电压C．减小电压D．增大功率【例2】下列正确说法是（）A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用【例3】理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是（）A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对【例4】输入电压为220V，输出电压为36V的变压器副线圆烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如题图所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为（）A．1100、360B．1100、180C．2200、180D．220、360【例5】理想变压器原、副线圈匝数比为4∶1，若原线圈上加4002sin100(V)ut的交变电压，则在副线圈两端用交变电压表测得电压为（）A．1002VB．100VC．16002VD．1600V3【例6】有一个理想变压器，原线圈1200匝，副线圈400匝，现在副线圈上接一个变阻器R，如图所示，则下列说法中正确的是（）A．安培表A1与A2的示数之比为3:1B．伏特表V1与V2的示数之比为3:1C．当变阻器滑动头向下移动时，原线圈的输入功率将增加D．原、副线圈的功率之比为3:1【例7】如图，四图中的a、b均为输入端，接交流电源；c、d均为输出端，则A、B、C、D四图中，输出电压大于输入电压的电路是（）【例8】如图所示，一个理想变压器，原、副线圈匝数比为10，把原线圈接入u2202sin100Vt交流电源，那么（）A．用交流电压表测量副线圈输出电压为222VB．副线圈交流电的频率为100HzC．副线圈接入22R的电阻，则原线圈的电流为1AD．副线圈接入22R的负载，则变压器的输入功率为22W【例9】一理想...
