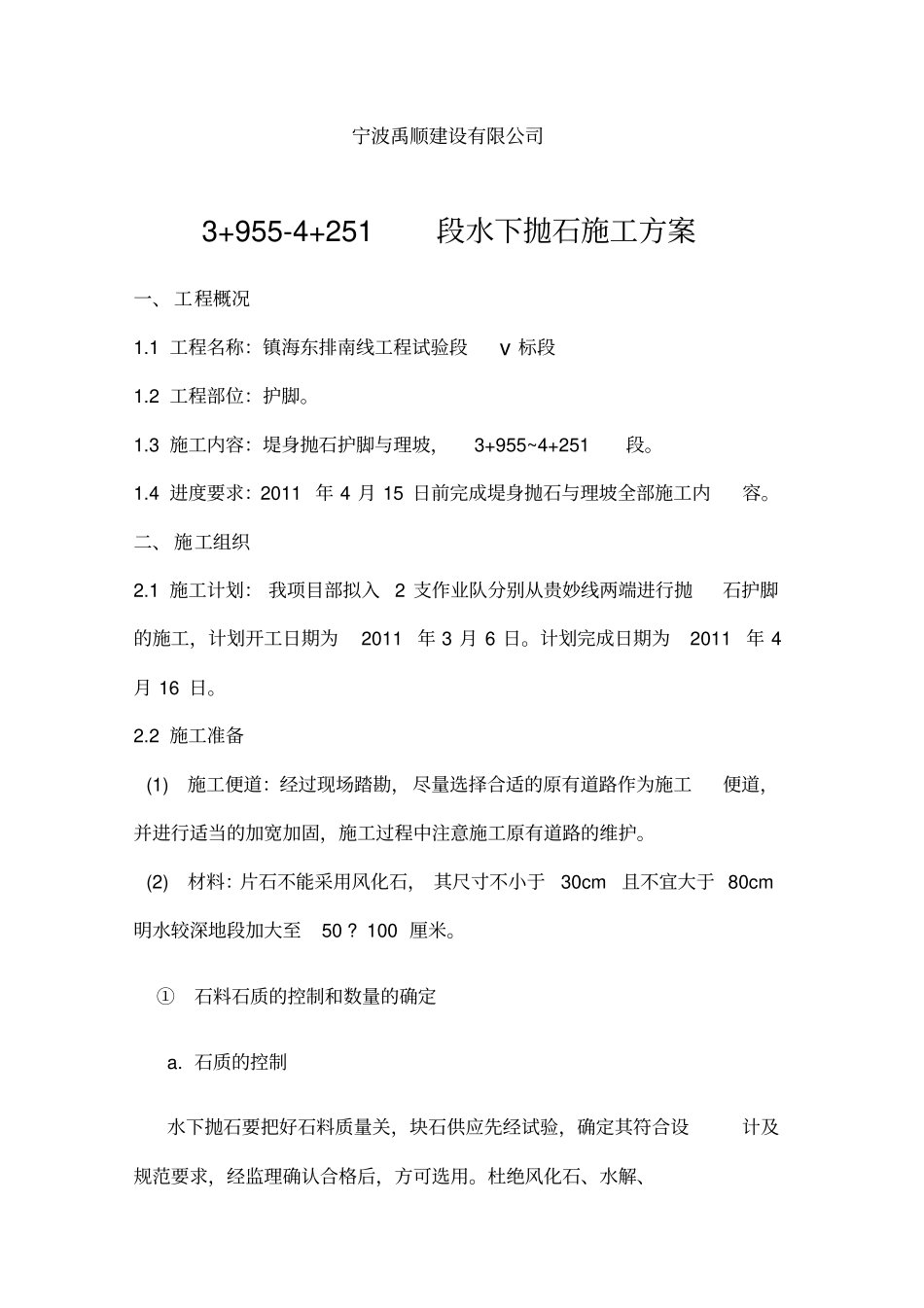

SJ08-A-03专项施工技术方案报审表工程名称：镇海东排南线工程试验段（V标）编号：致：浙江河口海岸工程监理有限公司（监理机构）现报上镇海东排南线工程试验段（V标）工程的3+955-4+251段水下部分阶段性施工方案详细说明和图表，请予审核和批准。附件：□专项施工方案□施工进度计划施工单位：宁波禹顺建设有限公司2011年2月24日监理工程师审查意见：审查意见：□同意□修改后再报□不同意附言:监理工程师：年月日建设单位审查意见：审查意见：□同意□修改后再报□不同意附言:建设单位负责人:由施工单位呈报三份，审后建设、监理、施工单位各一份。镇海东排南线工程试验段V标段分项施工方案分项工程名称：抛石护脚起止桩号：3+955-4+251编制：_____________审核：_____________批准：_____________宁波禹顺建设有限公司3+955-4+251段水下抛石施工方案一、工程概况1.1工程名称：镇海东排南线工程试验段v标段1.2工程部位：护脚。1.3施工内容：堤身抛石护脚与理坡，3+955~4+251段。1.4进度要求：2011年4月15日前完成堤身抛石与理坡全部施工内容。二、施工组织2.1施工计划：我项目部拟入2支作业队分别从贵妙线两端进行抛石护脚的施工，计划开工日期为2011年3月6日。计划完成日期为2011年4月16日。2.2施工准备(1)施工便道：经过现场踏勘，尽量选择合适的原有道路作为施工便道，并进行适当的加宽加固，施工过程中注意施工原有道路的维护。(2)材料：片石不能采用风化石，其尺寸不小于30cm且不宜大于80cm明水较深地段加大至50?100厘米。①石料石质的控制和数量的确定a.石质的控制水下抛石要把好石料质量关，块石供应先经试验，确定其符合设计及规范要求，经监理确认合格后，方可选用。杜绝风化石、水解、碎石等不合格的石料。b.数量的确定石料到达工地指定地点后，在监理单位监理工程师在场的情况下，对检查合格的石料进行量方，量方时长度量2次，宽度量4次，高度量8次，取平均值计算方量专人视空隙率大小和石质情况核扣方量。施工中监理工程师和项目部质检人员随机抽船过磅，根据抽磅结果确定系数，消除虚吨位，以监理核定量为准。2.3施工方案（1）测量放样导线复测完毕后，对导线点及中桩进行加密，并将成果上报监理工程师，在监理工程师批复后，按照图纸进行了抛投片石的施工放样，即先按抛投片石设计标高计算出抛投片石段顶面的宽度，在河岸上定出抛石的顶面边桩。a、抛前水下地形测量在施工前进行抛前水下地形测量报监理工程师审批。b、施工小区（网格）划分水下抛石施工的关键是合理划分施工小区（网格），根据我公司多年从事水下抛石施工的经验，结合目前我公司从事抛石施工的装石船的具体情况，可将施工小区（网格）划分为10m（垂直水流方向）00m（顺水流方向）的标准网格，每个标准网格再分为上、下两个半区进行抛布，不足10m宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个网格应抛石数量，编制施工档位图。c、测量、放样由于抛石施工位置是位于水中，无法在水中确立施工位置，因而需在与施工位置对应的岸上设立标志，以确定施工位置。（2）测量放样方法a.在抛区附近的岸边，根据建设单位提供的控制点，采用前方交会或后方交会的方法在岸上测设一点，由此点放出施工基线。b.根据测设的已知点设立一条正基线（平行于抛区长度方向）或斜基线（不平行于抛区长度方向）。c.在基线上根据各施工小区的长度划分放出各基线桩。d.由基线桩上测设出各断面桩（方向桩），方向桩应垂直于抛区长度方向。（3）测量放样技术要求a.测量放样放出的基线桩与方向桩应与定位船通视良好。b.测量采用红外线测距仪。c.利用测设点作控制点，采用极坐标法放出基线桩和方向桩，桩位距离误差小于5mm。（4）抛投片石抛石料径下大上小，原则是大于50cm的石料抛于河底，用自卸汽车将石料运至抛投现场河岸边缘，（严禁直接向塘堰中直接倾倒），先用挖掘机进行分选抛投，即由挖掘机将大粒径的片石均匀分层抛投，直至片石露出淤泥面或水面。然后由推土机将小粒径的片石推平嵌缝。当路线从塘堰原中间穿过时，挤淤从路堤中心呈等腰梯形向前和两侧抛镇至路...
