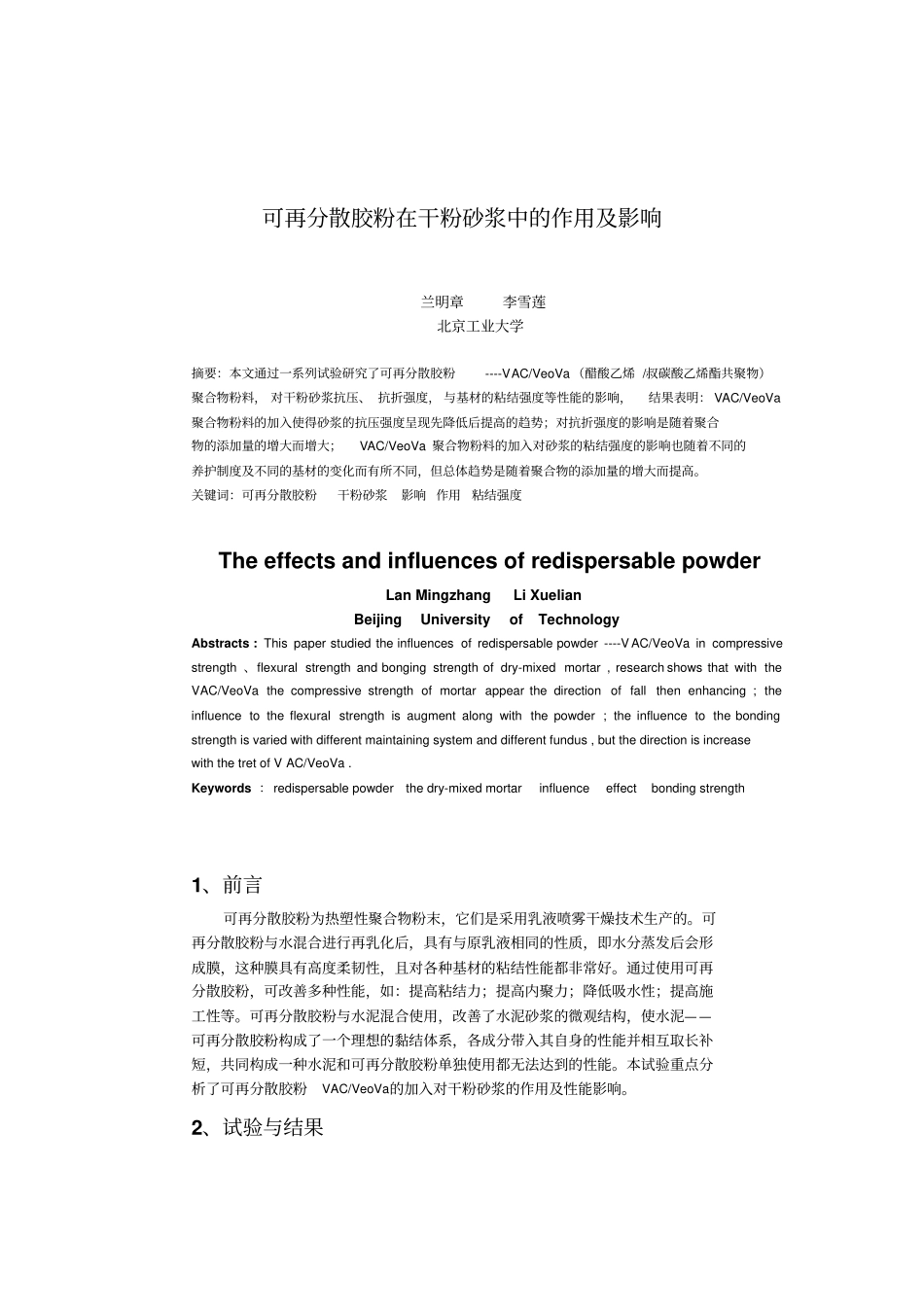

可再分散胶粉在干粉砂浆中的作用及影响兰明章李雪莲北京工业大学摘要：本文通过一系列试验研究了可再分散胶粉----VAC/VeoVa（醋酸乙烯/叔碳酸乙烯酯共聚物）聚合物粉料，对干粉砂浆抗压、抗折强度，与基材的粘结强度等性能的影响，结果表明：VAC/VeoVa聚合物粉料的加入使得砂浆的抗压强度呈现先降低后提高的趋势；对抗折强度的影响是随着聚合物的添加量的增大而增大；VAC/VeoVa聚合物粉料的加入对砂浆的粘结强度的影响也随着不同的养护制度及不同的基材的变化而有所不同，但总体趋势是随着聚合物的添加量的增大而提高。关键词：可再分散胶粉干粉砂浆影响作用粘结强度TheeffectsandinfluencesofredispersablepowderLanMingzhangLiXuelianBeijingUniversityofTechnologyAbstracts:Thispaperstudiedtheinfluencesofredispersablepowder----VAC/VeoVaincompressivestrength、flexuralstrengthandbongingstrengthofdry-mixedmortar,researchshowsthatwiththeVAC/VeoVathecompressivestrengthofmortarappearthedirectionoffallthenenhancing;theinfluencetotheflexuralstrengthisaugmentalongwiththepowder;theinfluencetothebondingstrengthisvariedwithdifferentmaintainingsystemanddifferentfundus,butthedirectionisincreasewiththetretofVAC/VeoVa.Keywords：redispersablepowderthedry-mixedmortarinfluenceeffectbondingstrength1、前言可再分散胶粉为热塑性聚合物粉末，它们是采用乳液喷雾干燥技术生产的。可再分散胶粉与水混合进行再乳化后，具有与原乳液相同的性质，即水分蒸发后会形成膜，这种膜具有高度柔韧性，且对各种基材的粘结性能都非常好。通过使用可再分散胶粉，可改善多种性能，如：提高粘结力；提高内聚力；降低吸水性；提高施工性等。可再分散胶粉与水泥混合使用，改善了水泥砂浆的微观结构，使水泥——可再分散胶粉构成了一个理想的黏结体系，各成分带入其自身的性能并相互取长补短，共同构成一种水泥和可再分散胶粉单独使用都无法达到的性能。本试验重点分析了可再分散胶粉VAC/VeoVa的加入对干粉砂浆的作用及性能影响。2、试验与结果2.1原材料水泥：P．O42.5太行前景水泥;砂：建筑细砂添加剂：Bayer40000可再分散胶粉：VAC/VeoVa聚合物粉2.2试验方案2.2.1配合比确定本试验采用基础配方进行试验。灰砂比采用1：2，添加剂为0.1%~0.2%，聚合物胶粉用量为1%~5%，拌合水用量为根据新拌砂浆稠度确定，新拌砂浆稠度控制在70~90mm范围内。2.2.2试验方法砂浆制备成型后，参照?建筑砂浆基本性能试验?及?外墙外保温施工技术规程?进行养护，即（1）标准条件下养护28天测试抗压强度及抗折强度；（2）标准条件下养护14天测试拉伸原强度；（3）标准条件下养护14天后放入20±2°C水中泡48h，取出晾24h后测量耐水强度；（4）标准条件下养护7天后在70±2°C干燥箱中放24h，取出放3－6h后测量耐温强度。3、试验结果与讨论3.1抗压/折强度3.1.1抗压强度从胶凝材料学角度来看，水泥基体的孔隙率是影响其抗压强度的关键性因素，其孔隙率大小又是由水灰比和含气量来决定的。而从高分子学角度来看，可再分散胶粉是一类玻璃化温度低于30°C的热塑性树脂，故它的加入本身不会对水泥基体的抗压强度有任何贡献。因此，我们认为，如果能保持水灰比（W/C）和含气量恒定，则加入柔性的热塑性材料不能提高砂浆的抗压强度；反之，如果加入聚合物后可以使W/C或是含气量降低则砂浆抗压强度将会提高。从图1（a）中可以看到，随着胶粉掺量的增加聚合物砂浆的抗压强度呈现出先降低后提高的趋势，且在掺量为2%时出现一最小值，然而随着胶粉掺量的增加强度提高的幅度要远大于降低的幅度。在本试验中，在保持各个胶粉不同掺量的同时，水灰比基本不变。因此，试验中影响抗压强度的因素就只有含气量。那么，从图1(b)曲线走向我们可以分析出，掺入可再分散胶粉后砂浆的含气量出现一个先增长后降低的趋势，且在掺量为2％时出现一最大值，这与胶粉对砂浆抗压强度的影响趋势正好相反，从这一点上正可以印证聚合物胶粉VAC/VeoVa对砂浆抗压强度的影响趋势。0.05.010.015.020.00%1%2%3%4%5%胶粉掺量%抗压强度MPa00.0...
