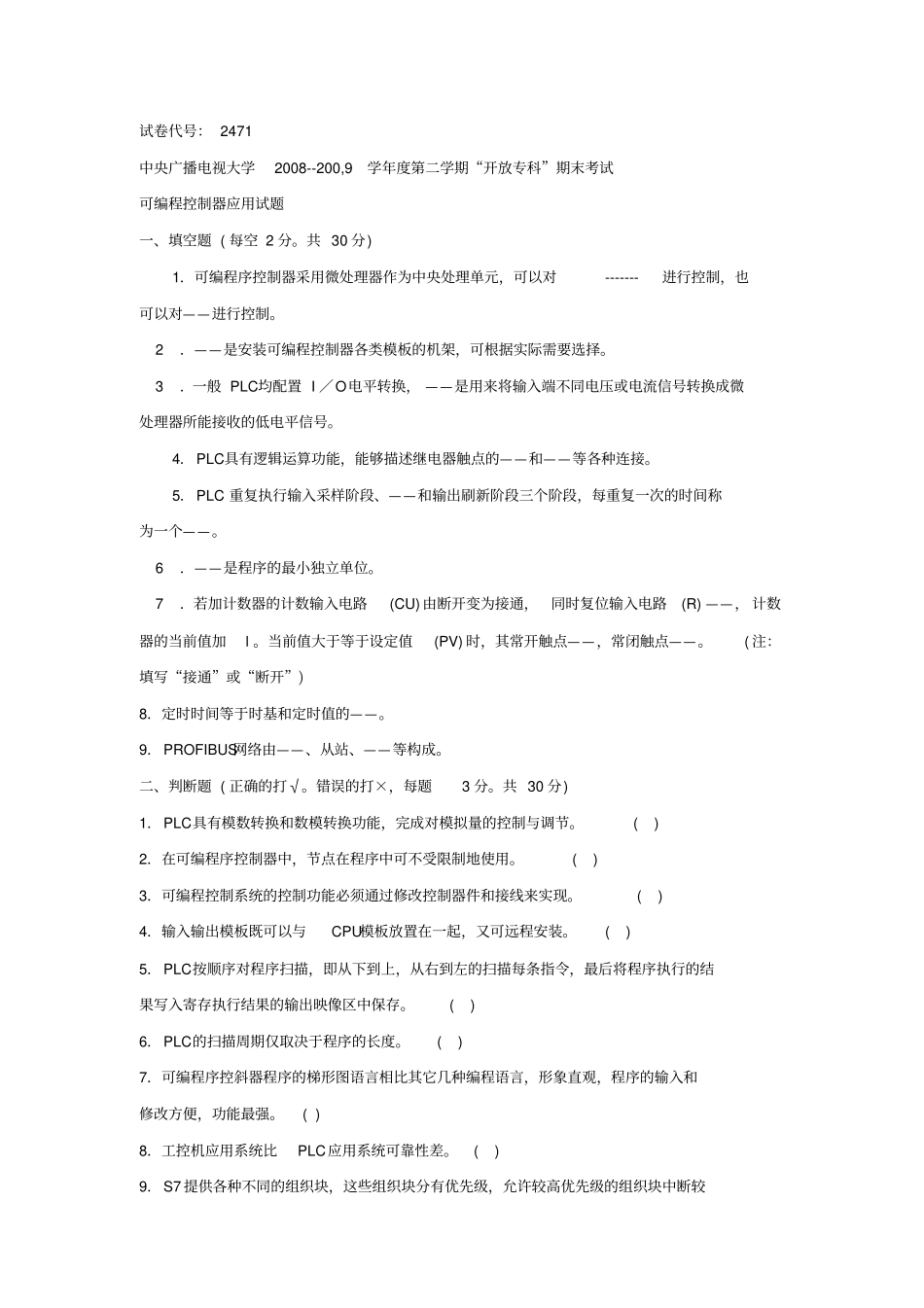

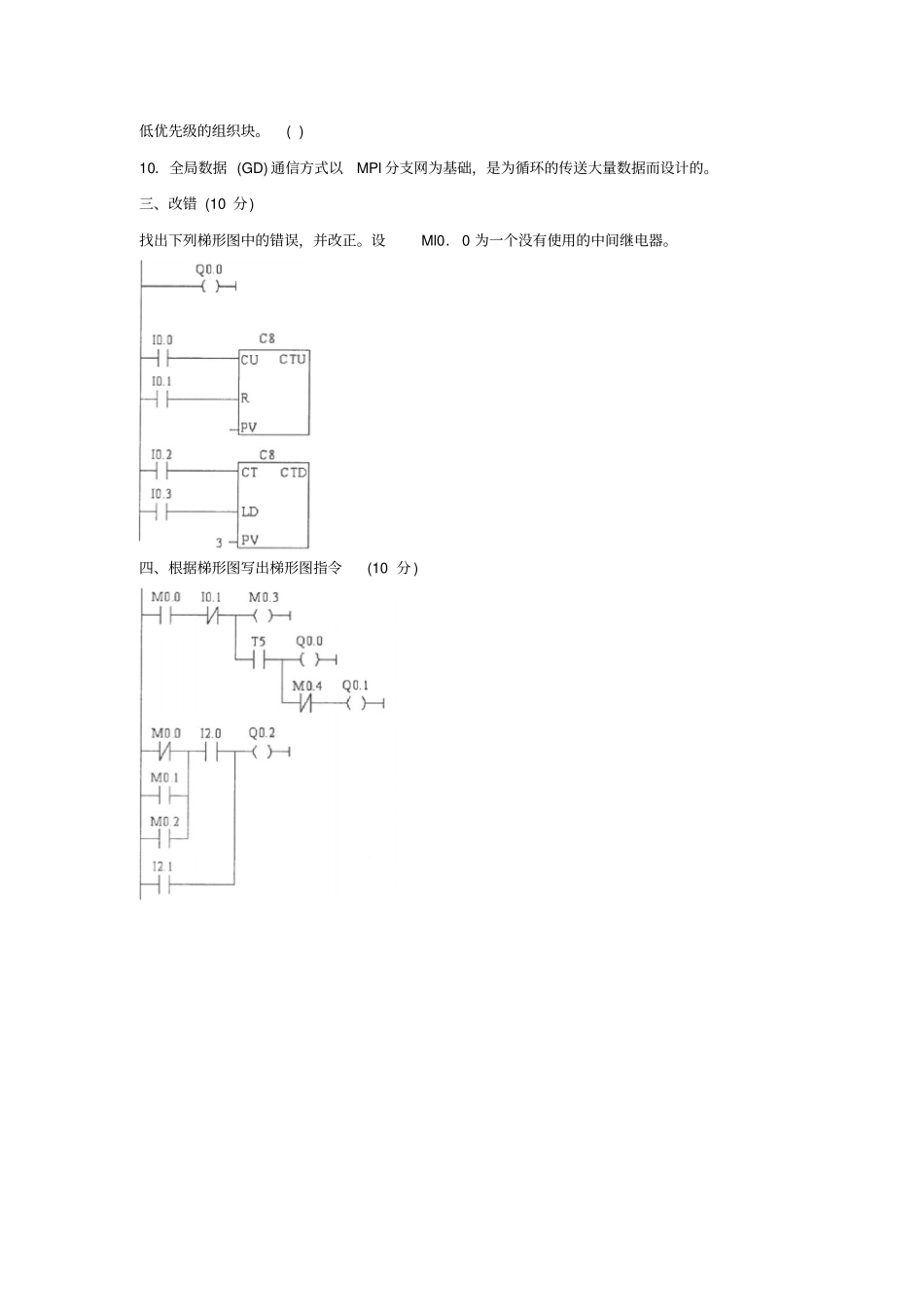

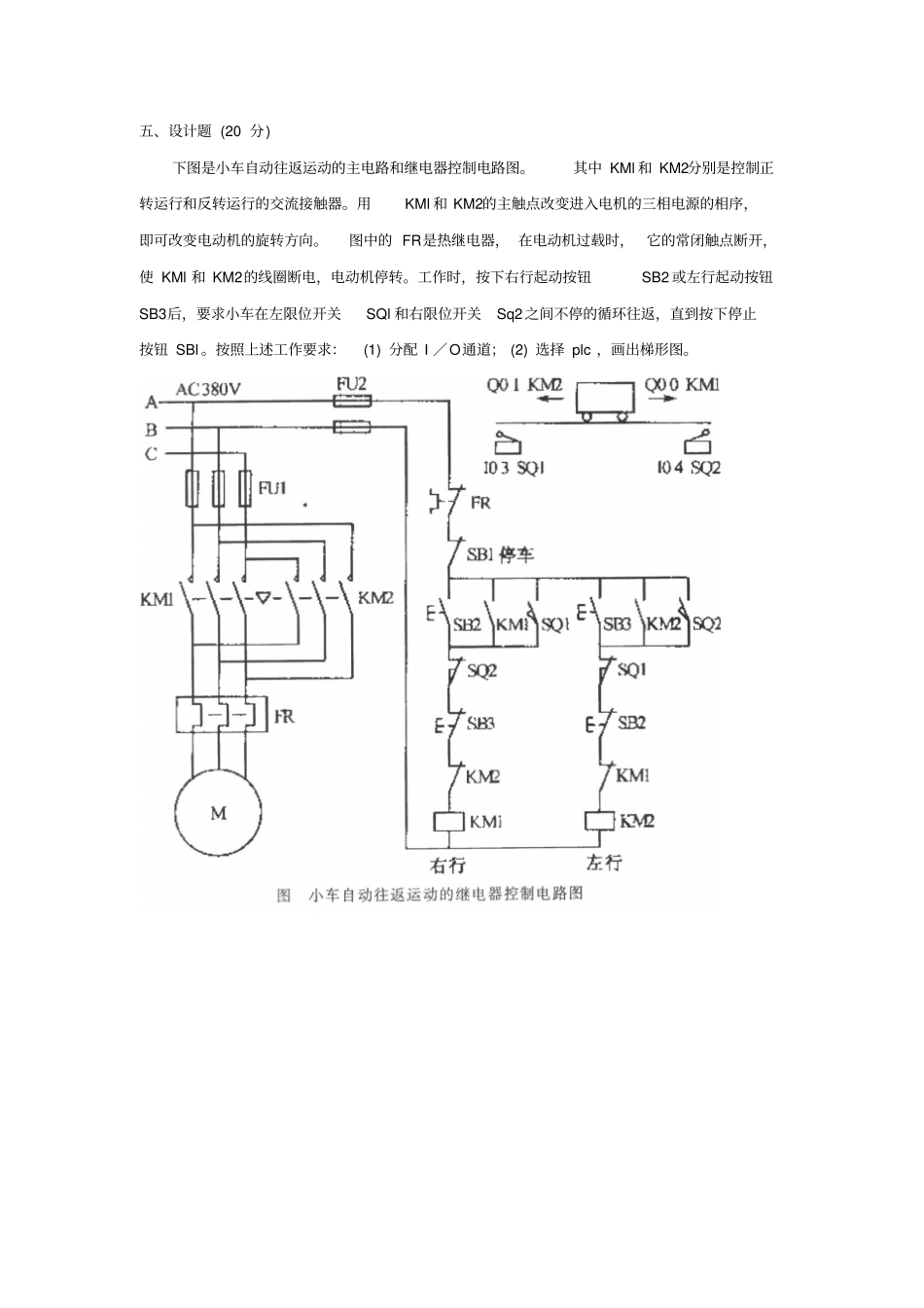

试卷代号：2471中央广播电视大学2008--200,9学年度第二学期“开放专科”期末考试可编程控制器应用试题一、填空题(每空2分。共30分)1．可编程序控制器采用微处理器作为中央处理单元，可以对-------进行控制，也可以对——进行控制。2．——是安装可编程控制器各类模板的机架，可根据实际需要选择。3．一般PLC均配置I／O电平转换，——是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。4．PLC具有逻辑运算功能，能够描述继电器触点的——和——等各种连接。5．PLC重复执行输入采样阶段、——和输出刷新阶段三个阶段，每重复一次的时间称为一个——。6．——是程序的最小独立单位。7．若加计数器的计数输入电路(CU)由断开变为接通，同时复位输入电路(R)——，计数器的当前值加l。当前值大于等于设定值(PV)时，其常开触点——，常闭触点——。(注：填写“接通”或“断开”)8．定时时间等于时基和定时值的——。9．PROFIBUS网络由——、从站、——等构成。二、判断题(正确的打√。错误的打×，每题3分。共30分)1．PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。()2．在可编程序控制器中，节点在程序中可不受限制地使用。()3．可编程控制系统的控制功能必须通过修改控制器件和接线来实现。()4．输入输出模板既可以与CPU模板放置在一起，又可远程安装。()5．PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。()6．PLC的扫描周期仅取决于程序的长度。()7．可编程序控斜器程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。()8．工控机应用系统比PLC应用系统可靠性差。()9．S7提供各种不同的组织块，这些组织块分有优先级，允许较高优先级的组织块中断较低优先级的组织块。()10．全局数据(GD)通信方式以MPl分支网为基础，是为循环的传送大量数据而设计的。三、改错(10分)找出下列梯形图中的错误，并改正。设Ml0．0为一个没有使用的中间继电器。四、根据梯形图写出梯形图指令(10分)五、设计题(20分)下图是小车自动往返运动的主电路和继电器控制电路图。其中KMl和KM2分别是控制正转运行和反转运行的交流接触器。用KMl和KM2的主触点改变进入电机的三相电源的相序，即可改变电动机的旋转方向。图中的FR是热继电器，在电动机过载时，它的常闭触点断开，使KMl和KM2的线圈断电，电动机停转。工作时，按下右行起动按钮SB2或左行起动按钮SB3后，要求小车在左限位开关SQl和右限位开关Sq2之间不停的循环往返，直到按下停止按钮SBl。按照上述工作要求：(1)分配I／O通道；(2)选择plc，画出梯形图。试卷代号：2471中央广播电视大学2008—2009学年度第二学期“开放专科，，期末考试可编程控制器应用试题答案及评分标准(供参考)2009年7月一、填空题(每空2分，共30分)1．逻辑量模拟量2．导轨3．输入电压转换4．串联并联5．程序执行阶段扫描周期6．编程指令7．断开接通断开8．乘积9．主站网络部件二、判断题(每题3分，共30分)1．(√)2．(√)3．(×)4．(√)5．(×)6．(×)7．(×)8．(√)9．(√)10．(×)三、改错(请参考答案中采分点给分。共10分)(注：(1)计数器C8的设定值可为0～32767的任意自然数；(2)不能重复使用同一个计数器的线圈编号，将其中一个C8改为C0～C255之间的任意其他线圈。)四、根据梯形图写出梯形图指令(请参考答案中采分点给分。共10分)五、设计题(每小题10分。共20分)1．(1)小车自动往返运动控制电路I／O分配表试卷代号：2471中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试可编程控制器应用试题一、填空题（每空2分，共30分）1．可编程序控制器采用微处理器作为中央处理单元，可以对-------进行控制，也可以对-------一进行控制。2．按结构形式分类，PLC可分为-------式和-----式两种。3.----------模板用于对PLC内部电路供电。4．可编程序控制器系统也称之为“软接线”程序控制系统，由-------和-----两大部分组成。5．指令的操作数在PLC的存储器中，此时的操作数由--------和------组成。6．通电延时定时器(TON)的输入(IN)电路时被...
