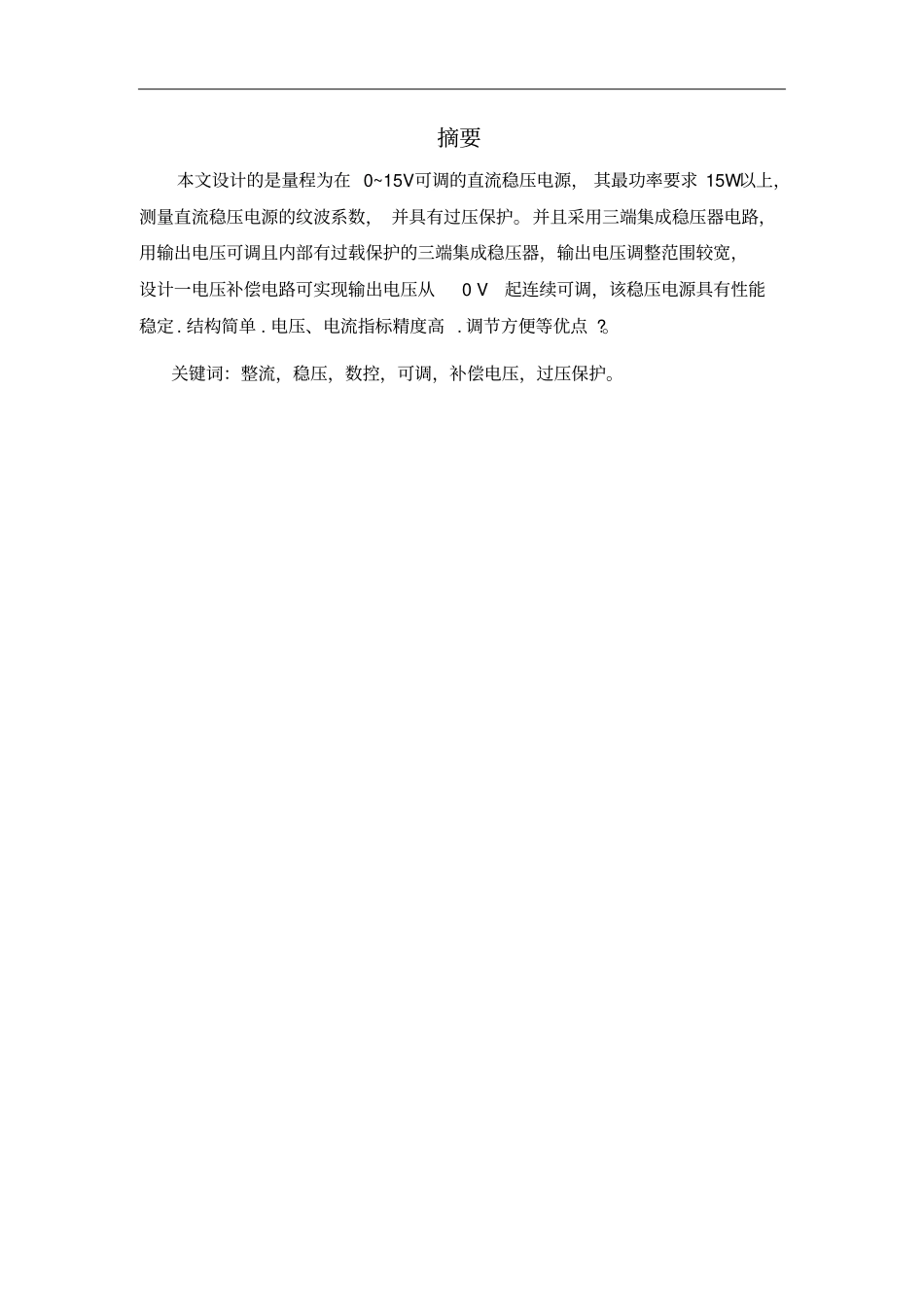

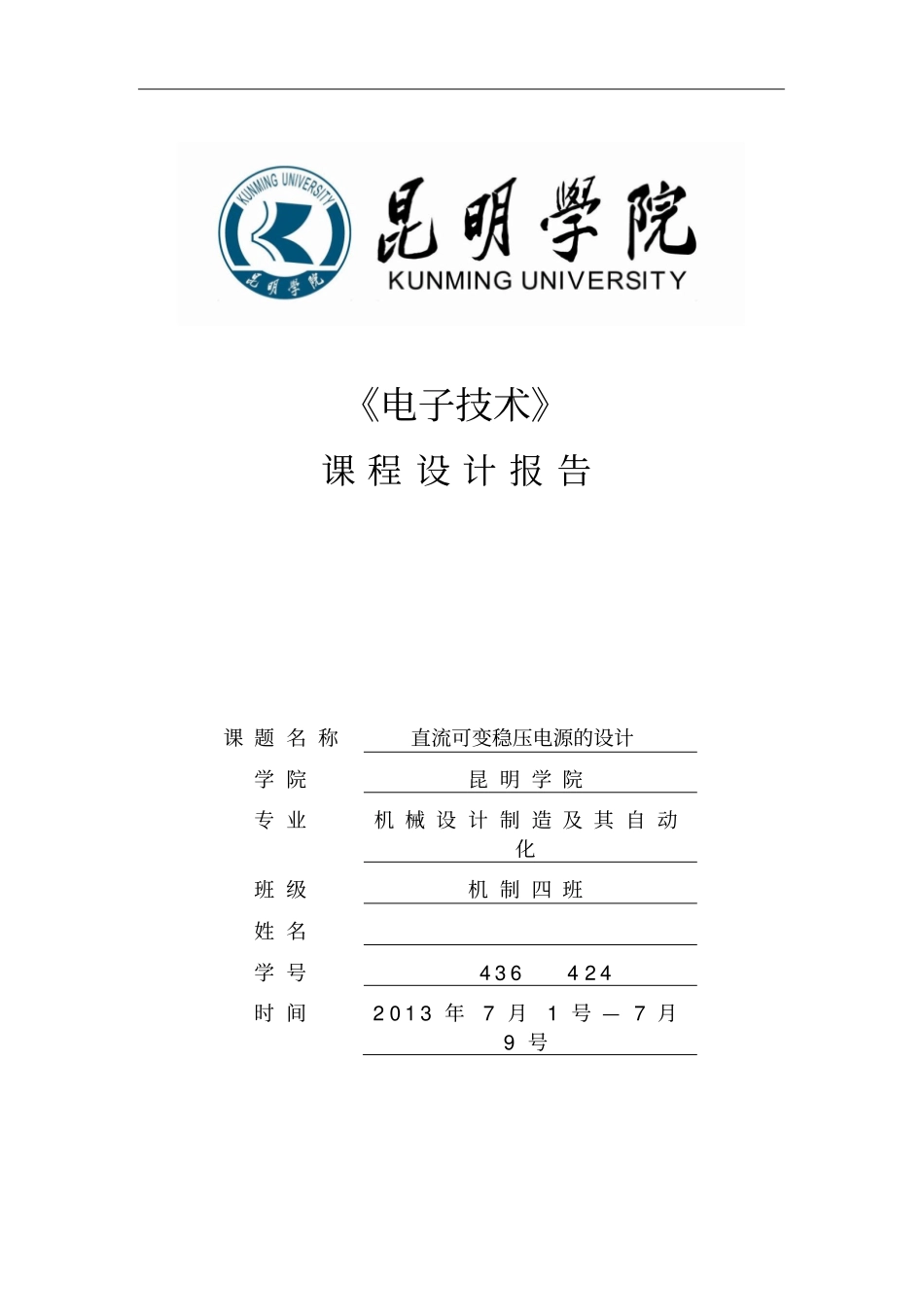

《电子技术》课程设计报告课题名称直流可变稳压电源的设计学院昆明学院专业机械设计制造及其自动化班级机制四班姓名学号436424时间2013年7月1号—7月9号摘要本文设计的是量程为在0~15V可调的直流稳压电源，其最功率要求15W以上，测量直流稳压电源的纹波系数，并具有过压保护。并且采用三端集成稳压器电路，用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0V起连续可调，该稳压电源具有性能稳定.结构简单.电压、电流指标精度高.调节方便等优点?。关键词：整流，稳压，数控，可调，补偿电压，过压保护。AbstractIsdesignedinthispaperrangeisbetween0~15vadjustabledcregulatedpowersupply,itsmostmorethan15wpowerrequirements,measuretheripplecoefficientofdcregulatedpowersupply,withovervoltageprotection.Adoptedandintegratedthree-terminalvoltageregulatorcircuit,theoutputvoltageisadjustableandhasoverloadprotectionintegratedthree-terminalvoltageregulator,awiderangeofoutputvoltage,avoltagecompensationcircuitisdesignedtoachievecontinuousadjustableoutputvoltagefrom0V,theregulatedpowersupplywithstableperformance.Simplestructure.Thehighprecisionofvoltage,currentindicators.Theadvantagesofconvenientadjustmentist.Keywords:rectifier,regulator,numericalcontrol,adjustable,offsetvoltage,overvoltageprotection.目录第一章.设计目的..................................2第二章.总体设计思路..............................22.1直流稳压电源设计思路................................22.1.1..........................................................22.1.2采用三端可调集成稳压器电路的方案..........................3第三章电路方案及其计算过程........................33.1整流电路模块..........................................33.2滤波电路模块..........................................63.3稳压电路模块.........................................103.4补偿电路模块.........................................113.5计算过程.............................................113.6设计电路原理图.......................................14第四章软件的仿真与调试...........................144.1无补偿电压的MULTISIM仿真与调试......................144.2有补偿电压的MULTISIM仿真与调试......................154.3纹波系数.............................................164.4源程序代码...........................................16第五章课程设计心的体会...........................16参考文献.........................................17附录.............................................17谢词.............................................17第一章．设计目的一、设计任务与要求1、用集成芯片制作一个0～15V的直流电源。2、功率要求15W以上。3、测量直流稳压电源的纹波系数。4、具有过压保护。二、扩展功能要求@电源的可调范围增至0——30V@具备过流保护。第二章．总体设计思路2.1直流稳压电源设计思路2.1.1直流可变稳压电源一般由整流变压器，整流电路，滤波器，稳压环节和计数显示电路组成如下图a所示。图a稳压电源实际思路图（1）首先将交流电源电压变为符合整流需要的电压。（2）将交流电压变换为单向脉冲电压，直流脉动电压经过滤波电路变成平滑的、脉动小的直流电压，即滤除交流成分，保留直流成分，滤波电路一般有电容组成，其作用是把脉动直流电压中的大部分纹波加以滤除，以得到较平滑的直流电压。（3）稳压电路就是在交流电源电压波动火负载变动时使直流输出电压稳定。（3）稳压电路(1)整流电路（2）滤波电路（4）在稳压电路中加入补偿电压实现可以从0v开始调节。为了实现可以从0v—30v调节，扩展电路中，在加入电源的基准电压用一个固定增益的运算放大器U1跟一个可调电阻R7提供。U1的放大倍数约为2倍，根据公式A=（R2+R3）/R2，15V的基准电...
