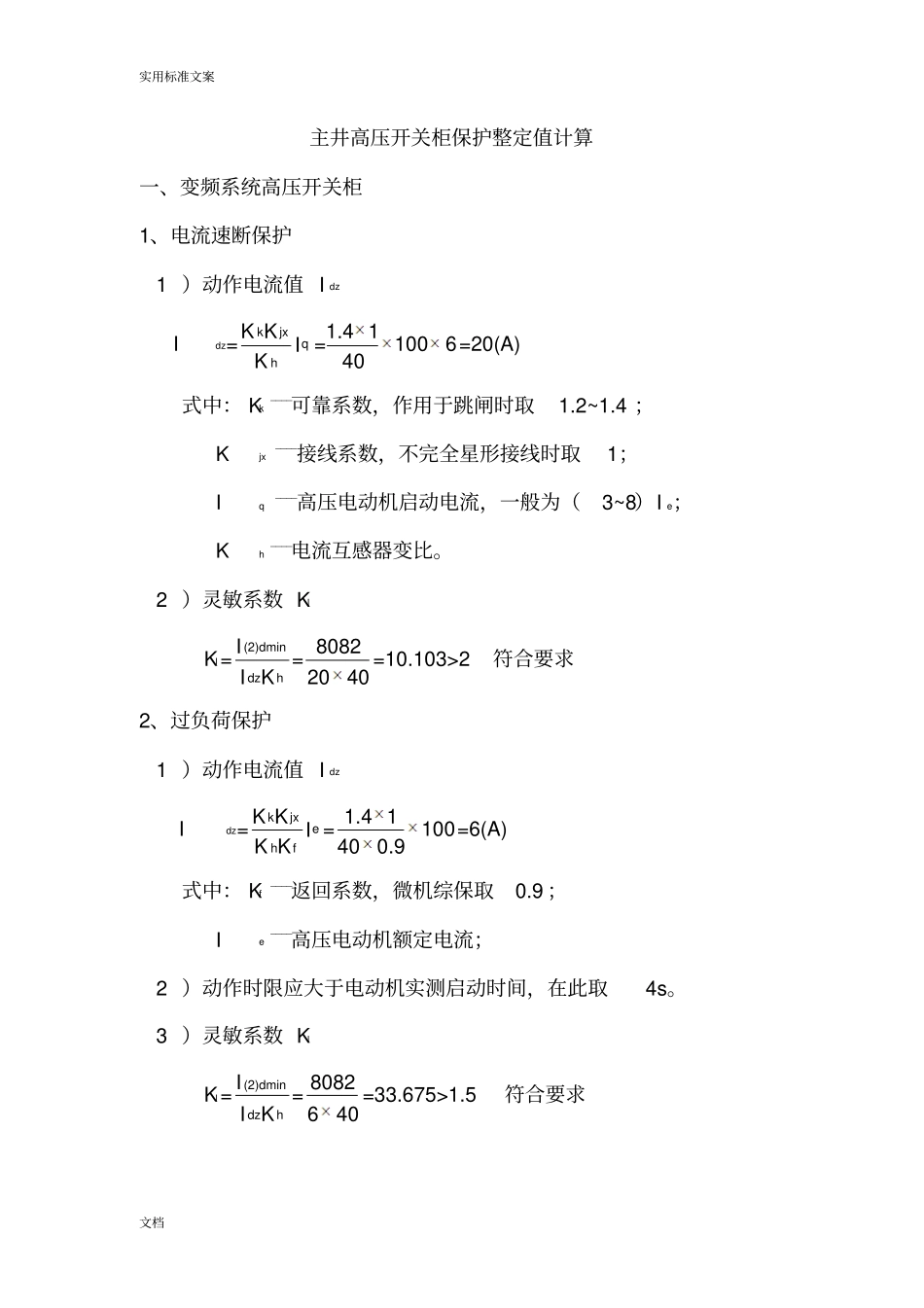

实用标准文案文档主井高压开关柜保护整定值计算一、变频系统高压开关柜1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=61004011.4=20(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=40208082=10.103>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=1000.94011.4=6(A)式中：Kf____返回系数，微机综保取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取4s。3）灵敏系数KlKl=hdz(2)dminKII=4068082=33.675>1.5符合要求实用标准文案文档二、工频系统高压开关柜1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=61004011.4=20(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=40208082=10.103>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=1000.94011.2=4(A)式中：Kf____返回系数，微机综保取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取5s。3）灵敏系数KlKl=hdz(2)dminKII=4048082=50.513>1.5符合要求实用标准文案文档新副井高压开关柜保护整定值计算1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=6554011.2=10(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=40108205=20.513>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=550.94011.2≈2(A)式中：Kf____返回系数，取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取7s。3）灵敏系数KlKl=hdz(2)dminKII=4028205=102.57>1.5符合要求实用标准文案文档老副井高压开关柜保护整定值计算1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=4382011.2=9(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=2097390=41.06>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=380.92011.2=2.5(A)式中：Kf____返回系数，微机综保取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取5s。3）灵敏系数KlKl=hdz(2)dminKII=205.27390=147.8>1.5符合要求实用标准文案文档矿内压风机高压开关柜保护整定值计算1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=336.41011.2=13(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=10138011=61.62>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=36.40.91011.2=4(A)式中：Kf____返回系数，微机综保取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取6s。3）灵敏系数KlKl=hdz(2)dminKII=109.48011=163.49>1.5符合要求实用标准文案文档南风井提风机启动柜保护整定值计算1、电流速断保护1）动作电流值IdzIdz=qhjxkIKKK=461.32011.2=14(A)式中：Kk____可靠系数，作用于跳闸时取1.2~1.4；Kjx____接线系数，不完全星形接线时取1；Iq____高压电动机启动电流，一般为（3~8）Ie；Kh____电流互感器变比。2）灵敏系数KlKl=hdz(2)dminKII=20146181=22.075>2符合要求2、过负荷保护1）动作电流值IdzIdz=efhjxkIKKKK=61.30.92011.2=4(A)式中：Kf____返回系数，微机综保取0.9；Ie____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取9s。3）灵敏系数KlKl=hdz(2)dminKII=2046181=77.26>1.5符合要求实用标准文案文档北风井提风机启动柜保护整定值计算1、电流速断保护1）动作电流值IdzIdz=qhjxkIKK...
