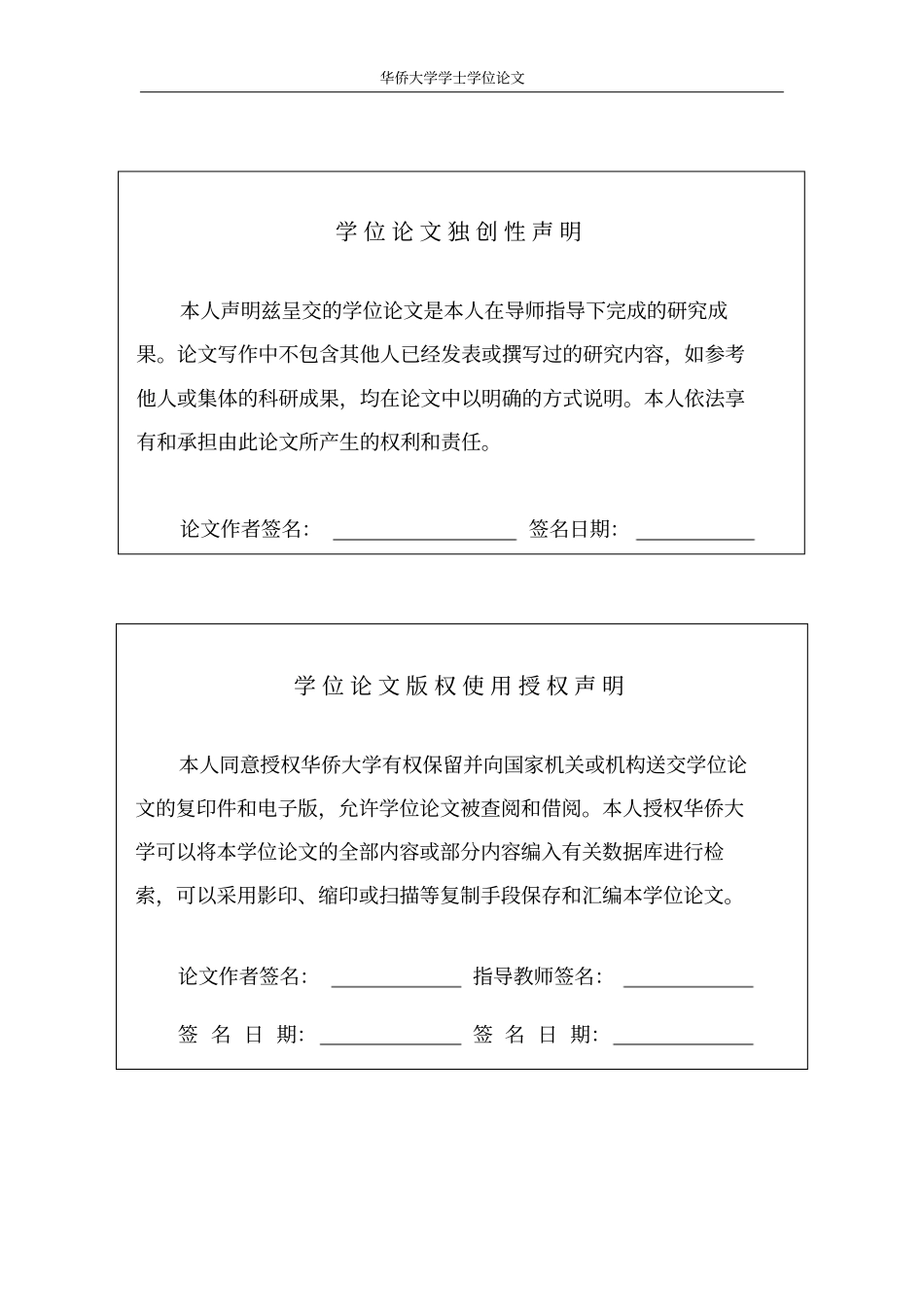

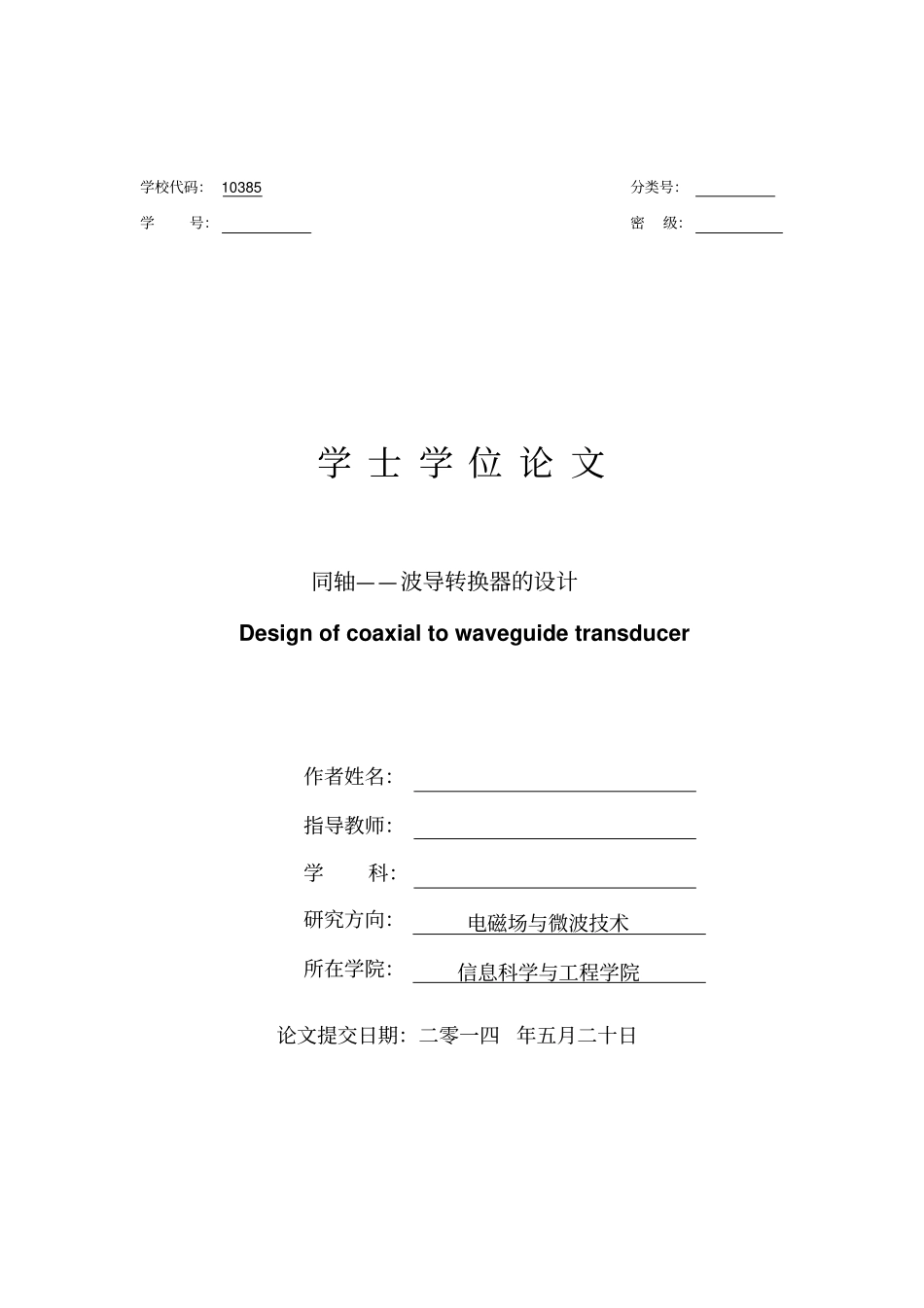

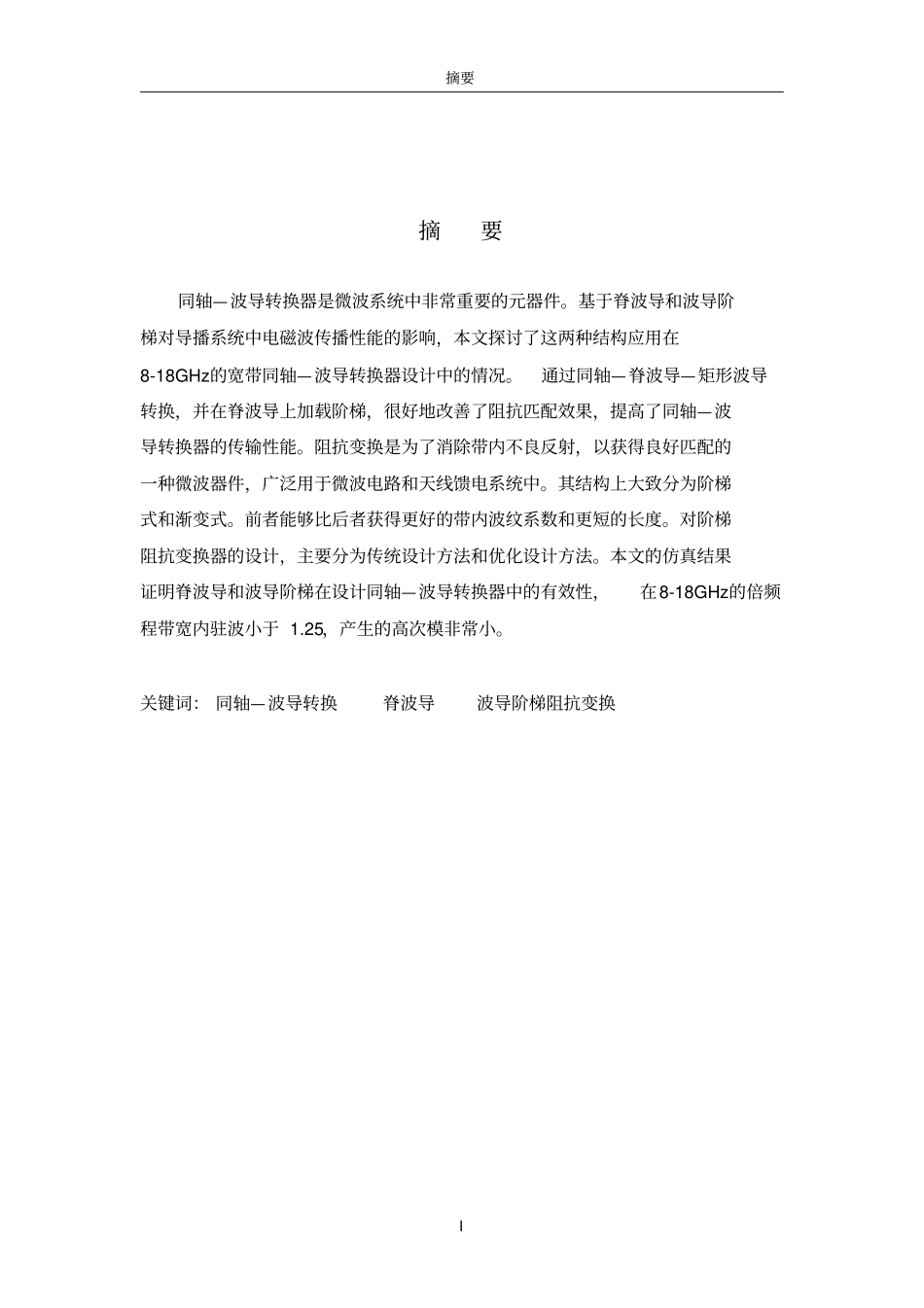

学校代码：10385分类号：学号：密级：学士学位论文同轴——波导转换器的设计Designofcoaxialtowaveguidetransducer作者姓名：指导教师：学科：研究方向：电磁场与微波技术所在学院：信息科学与工程学院论文提交日期：二零一四年五月二十日华侨大学学士学位论文学位论文独创性声明本人声明兹呈交的学位论文是本人在导师指导下完成的研究成果。论文写作中不包含其他人已经发表或撰写过的研究内容，如参考他人或集体的科研成果，均在论文中以明确的方式说明。本人依法享有和承担由此论文所产生的权利和责任。论文作者签名：签名日期：学位论文版权使用授权声明本人同意授权华侨大学有权保留并向国家机关或机构送交学位论文的复印件和电子版，允许学位论文被查阅和借阅。本人授权华侨大学可以将本学位论文的全部内容或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名：指导教师签名：签名日期：签名日期：摘要I摘要同轴—波导转换器是微波系统中非常重要的元器件。基于脊波导和波导阶梯对导播系统中电磁波传播性能的影响，本文探讨了这两种结构应用在8-18GHz的宽带同轴—波导转换器设计中的情况。通过同轴—脊波导—矩形波导转换，并在脊波导上加载阶梯，很好地改善了阻抗匹配效果，提高了同轴—波导转换器的传输性能。阻抗变换是为了消除带内不良反射，以获得良好匹配的一种微波器件，广泛用于微波电路和天线馈电系统中。其结构上大致分为阶梯式和渐变式。前者能够比后者获得更好的带内波纹系数和更短的长度。对阶梯阻抗变换器的设计，主要分为传统设计方法和优化设计方法。本文的仿真结果证明脊波导和波导阶梯在设计同轴—波导转换器中的有效性，在8-18GHz的倍频程带宽内驻波小于1.25，产生的高次模非常小。关键词：同轴—波导转换脊波导波导阶梯阻抗变换AbstractIIAbstractCoaxial-waveguidetransitionplaysanimportantroleinmicrowavesystem.Basedontheinfluenceofridgewaveguideandwaveguideladderexertedontransmissionperformanceofelectromagneticwaveinguidedwavesystem,thispaperdiscussedthesituationsofthesetwostructuresappliedinthe8-18GHzbroadbandcoaxial-waveguideconverterdesignation.Throughtheconversionofcoaxial-ridgewaveguide-rectangularwaveguide,andladderloadingofridgewaveguide,theeffectivenessofimpedancematchingiswellimproved,andthetransmissionofcoaxial-waveguideconverterishighlyadvanced.Impedancetransformationistoeliminatein-bandbadreflection,inordertoobtainagoodmatchingmicrowavedevices,widelyusedinmicrowavecircuitandantennafeedsystem.Itsstructureislargelydividedintostepwiseandgradualtype.Theformercanbebetterthanthelatterin-bandripplecoefficientandtheshorterlength.Thedesignofsteppedimpedanceconverter,mainlydividesintothetraditionaldesignmethodandoptimizationdesignmethod.Simulationresultsprovedtheeffectivenessofridgewaveguideandwaveguideladderindesigningcoaxial-waveguideconverters.TheVSWRofcoaxial-waveguidetransitiondesignedinthispaperislessthan1.25inthe8-18GHzoctavebandwidth,andthehighmodulusproducedisverysmall.Keywords：Coaxial-waveguidetransitionRidgewaveguideWaveguideladderimpedancetransformation目录III目录摘要..............................................................IAbstract............................................................II第1章绪论.........................................................11.1同轴—波导转换器的设计背景....................................11.2国内外研究动态................................................21.3论文的研究内容和创新..........................................31.3.1论文的研究目地和意义......................................31.3.2论文的主要工作和创新......................................3第2章同轴—波导转换器理论分...
