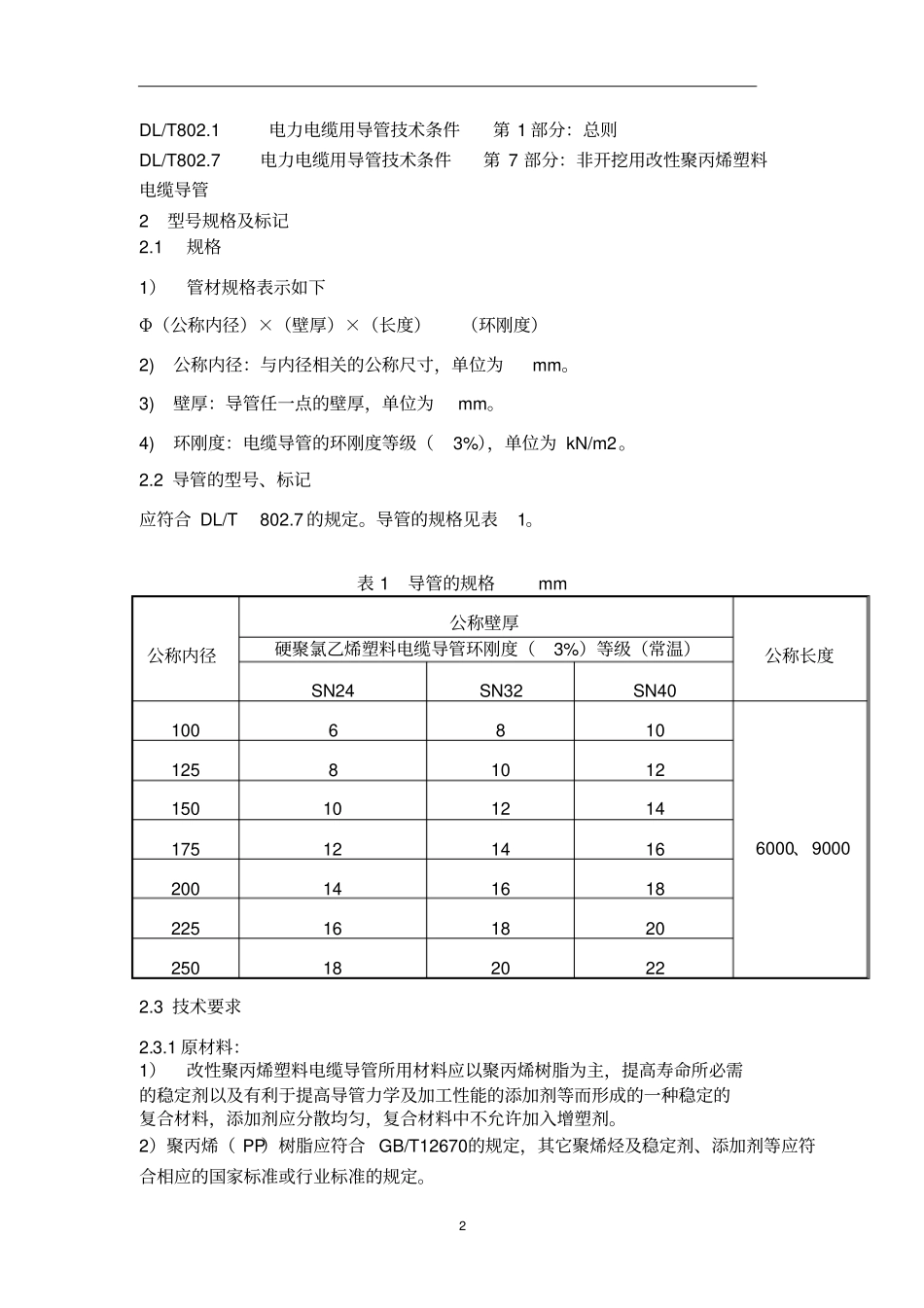

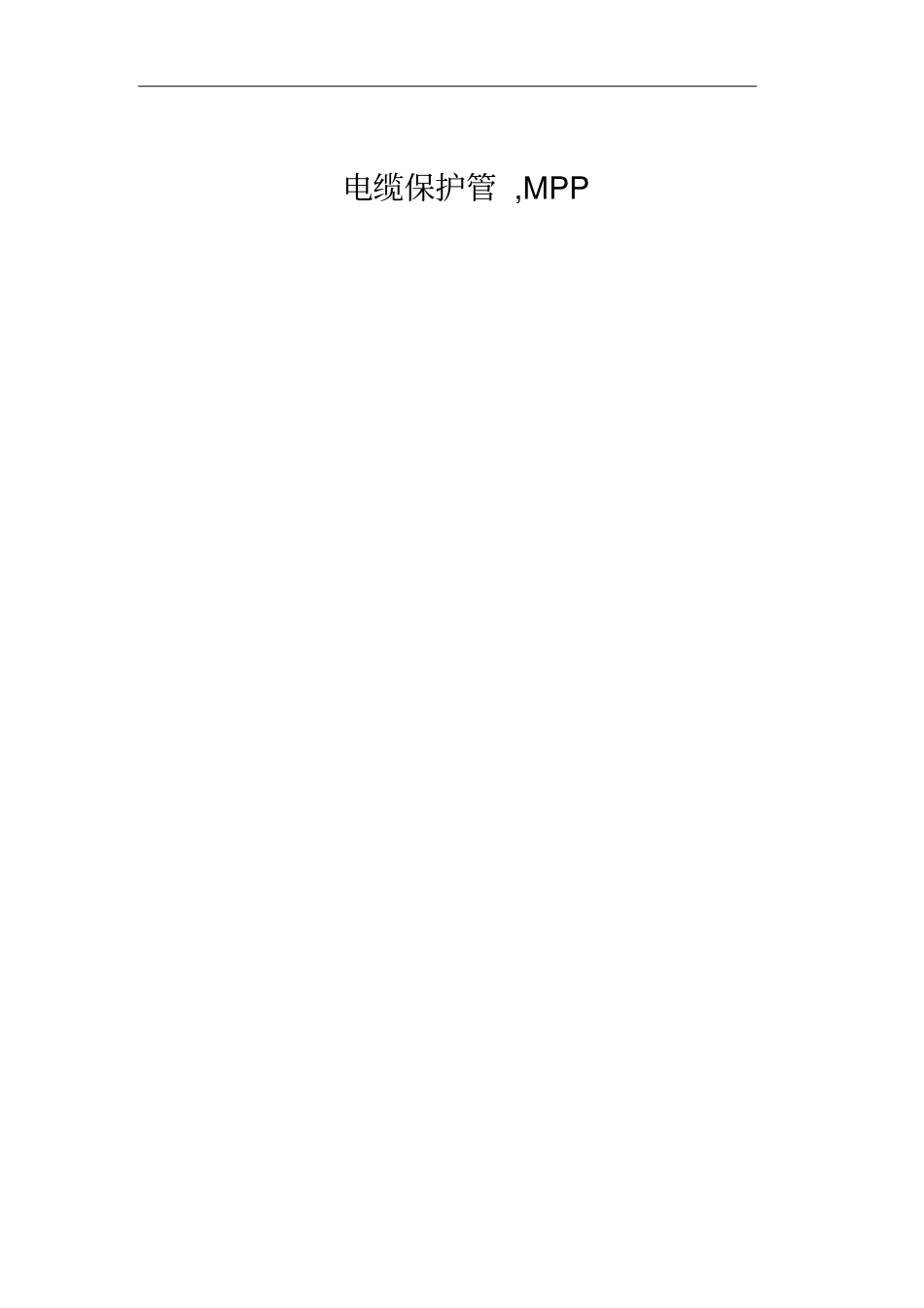

电缆保护管,MPP1一、总则1.本技术规范用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。4.在合同签定后，我方有权因规范、标准等发生变化单方面提出补充要求。5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容；且此类报告应为国家认可的检验中心出具的“检验报告”。二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃5.土壤热阻系数：1.2℃m/W6.地震烈度7度三、产品技术规范（一）、电力电缆护套管（MPP）技术规范1规范性引用文件GB/T1033塑料密度和相对密度试验方法GB/T8804.3塑料拉伸性能试验方法GB/T1633热塑性塑料维卡软化稳定（VST）测定GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2918塑料试样状态调节的试验的标准环境GB/T3960塑料滑动摩擦磨损试验方法GB/T8806塑料管材尺寸测量方法GB/T9341塑料弯曲性能试验方法GB/T9647热塑性塑料管材环刚度的测定GB/T12670聚丙烯（PP）树脂2DL/T802.1电力电缆用导管技术条件第1部分：总则DL/T802.7电力电缆用导管技术条件第7部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1规格1）管材规格表示如下Φ（公称内径）×（壁厚）×（长度）（环刚度）2)公称内径：与内径相关的公称尺寸，单位为mm。3)壁厚：导管任一点的壁厚，单位为mm。4)环刚度：电缆导管的环刚度等级（3%），单位为kN/m2。2.2导管的型号、标记应符合DL/T802.7的规定。导管的规格见表1。表1导管的规格mm公称内径公称壁厚公称长度硬聚氯乙烯塑料电缆导管环刚度（3%）等级（常温）SN24SN32SN4010068106000、9000125810121501012141751214162001416182251618202501820222.3技术要求2.3.1原材料：1）改性聚丙烯塑料电缆导管所用材料应以聚丙烯树脂为主，提高寿命所必需的稳定剂以及有利于提高导管力学及加工性能的添加剂等而形成的一种稳定的复合材料，添加剂应分散均匀，复合材料中不允许加入增塑剂。2）聚丙烯（PP）树脂应符合GB/T12670的规定，其它聚烯烃及稳定剂、添加剂等应符合相应的国家标准或行业标准的规定。32.3.2外观、尺寸1）颜色：一般为桔红色，其它颜色可根据供需双方合同执行。2）外观质量：管材内外壁应光滑平整，不允许有气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷、杂质、分解变色线以及颜色不均等缺陷，管端面应切割平整并与管轴线垂直，端面应平滑，无毛刺。3）尺寸要求管材长度一般为6000或9000mm，也可由供需双方商定。尺寸偏差应符合DL/T802.1的要求；导管的弯曲度应不大于公称长度的1%。2.3.3导管的连接方式采用热熔对接方式连接。2.3.4结构、材料性能1）环刚度：适用于改性聚丙烯塑料电缆导管，其环刚度等级见表2。表2导管的环刚度等级导管种类热塑性塑料实壁导管[环刚度（3%）]改性聚丙烯环刚度等级SN24SN32SN40环刚度（常温）kPa≥24≥32≥402）压扁试验：加荷至试样垂直方向变形量为原内径50%时，试样不应出现裂纹或破裂。2.3.5落锤冲击：按表3的试验，试样不应出现裂缝或破裂。冲击锤头要求：锤头球面曲率半径为50mm，冲头柱直径为90mm。表3落锤冲击试验公称内径mm落锤质量（偏差±1.0%）kg冲击高度(偏差±20)mm1006.012001257.515010.017510.020012.522512.525015.0注1：试验前试样在温度（-5±1）℃下保温至少8h。注2：落锤锤头的球面曲率半径为50mm，冲头柱直径为90mm。42.3.6电缆导管的其它技术性能应符合表4的规定。表4其它技术性能项目单位技术性能指标密度g/cm30.90~0.94环刚度（3%）常温kPaSN24等级≥24SN32等级≥32SN40等级≥4080℃压扁试验加荷至试样垂直方向变形量为原内径50%时，试样不应出现裂缝或破裂落锤冲击按表2试验，试样不应出现裂缝或破裂维卡软化温度℃≥150,按GB/T1633...
