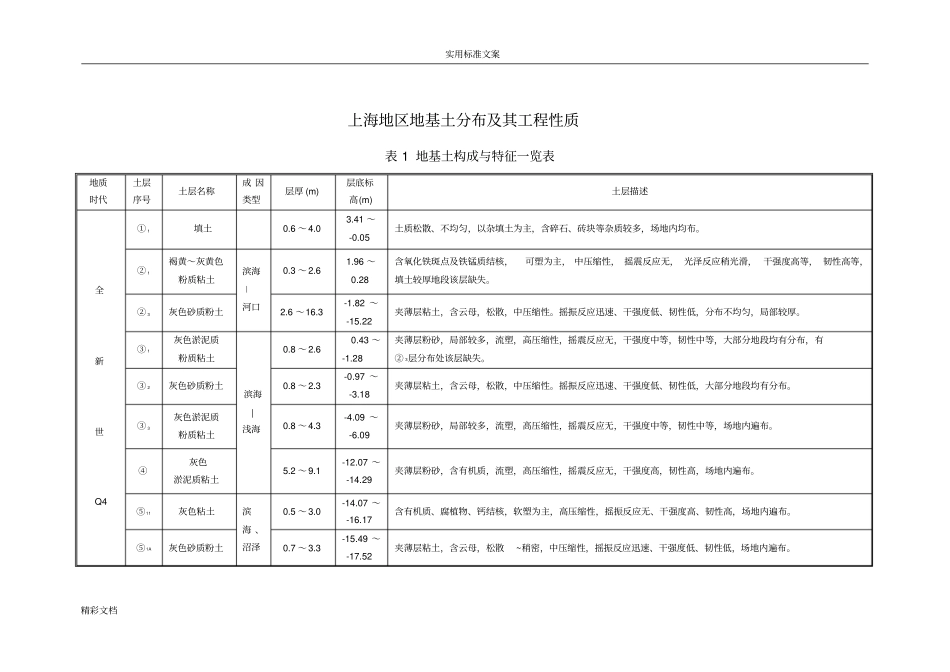

实用标准文案精彩文档上海地区地基土分布及其工程性质表1地基土构成与特征一览表地质时代土层序号土层名称成因类型层厚(m)层底标高(m)土层描述全新世Q4①1填土0.6～4.03.41～-0.05土质松散、不均匀，以杂填土为主，含碎石、砖块等杂质较多，场地内均布。②1褐黄～灰黄色粉质粘土滨海∣河口0.3～2.61.96～0.28含氧化铁斑点及铁锰质结核，可塑为主，中压缩性，摇震反应无，光泽反应稍光滑，干强度高等，韧性高等，填土较厚地段该层缺失。②3灰色砂质粉土2.6～16.3-1.82～-15.22夹薄层粘土，含云母，松散，中压缩性。摇振反应迅速、干强度低、韧性低，分布不均匀，局部较厚。③1灰色淤泥质粉质粘土滨海|浅海0.8～2.60.43～-1.28夹薄层粉砂，局部较多，流塑，高压缩性，摇震反应无，干强度中等，韧性中等，大部分地段均有分布，有②3层分布处该层缺失。③2灰色砂质粉土0.8～2.3-0.97～-3.18夹薄层粘土，含云母，松散，中压缩性。摇振反应迅速、干强度低、韧性低，大部分地段均有分布。③3灰色淤泥质粉质粘土0.8～4.3-4.09～-6.09夹薄层粉砂，局部较多，流塑，高压缩性，摇震反应无，干强度中等，韧性中等，场地内遍布。④灰色淤泥质粘土5.2～9.1-12.07～-14.29夹薄层粉砂，含有机质，流塑，高压缩性，摇震反应无，干强度高，韧性高，场地内遍布。⑤11灰色粘土滨海、沼泽0.5～3.0-14.07～-16.17含有机质、腐植物、钙结核，软塑为主，高压缩性，摇振反应无、干强度高、韧性高，场地内遍布。⑤1A灰色砂质粉土0.7～3.3-15.49～-17.52夹薄层粘土，含云母，松散~稍密，中压缩性，摇振反应迅速、干强度低、韧性低，场地内遍布。实用标准文案精彩文档地质时代土层序号土层名称成因类型层厚(m)层底标高(m)土层描述⑤12灰色粉质粘土夹粉砂2.2～8.6-18.99～-25.79夹粉砂较多，含有机质、钙结核，软塑为主，高压缩性，摇振反应无、干强度中等、韧性中等，场地内遍布。⑤2灰色粉砂1.0～3.9-20.57～-27.49夹薄层粘土，局部较多，含云母，中密，中压缩性，主要分布在杨高南路以西。⑤3B灰色粉质粘土溺谷11.9～25.9-32.82～-48.47夹薄层粉砂，含有机质、钙结核，软塑，中压缩性，摇振反应无、干强度中等、韧性中等。⑤3T灰色砂质粉土6.7-43.48夹薄层粘土，含云母，松散，仅CJ105处揭露。⑤4灰绿色粉质粘土1.5-49.97夹薄层粉砂，含有机质、氧化铁，摇振反应无、干强度高等、韧性高等，仅CZ106号孔处揭露，摇振反应迅速、干强度低、韧性低。上更新世Q3⑦1草黄～灰色砂质粉土河口|滨海未钻穿未钻穿夹薄层粘土，仅Q2CJ10、Q2CJ11、Q2CJ15三个孔揭露。⑦2草黄～灰色粉砂未钻穿未钻穿由石英、长石、云母等矿物颗粒组成，夹薄层粘土，密实，中压缩性，本次仅部分深孔处揭露。实用标准文案精彩文档表2地基土承载力设计值与特征值（地基承载力设计值计算假定条件：条形基础，基础宽度b为1.50m，基础埋深d为1.00m，地下水位深度为0.50m。）层序静探Ps值（MPa）重度直剪固快峰值试验强度fd（kPa）fak（kPa）特征值（KN/m3）C（kPa）φ（°）②10.74018.41714.79576②32.12618.6329.811088③10.45217.61215.37056③21.95118.5330.310584③30.55417.11112.07056④0.60416.71110.86552⑤110.83717.61312.68064⑤1A2.54018.2330.612096⑤121.42817.71416.79072实用标准文案精彩文档表3盾构设计、施工所需参数层号试验项目②1②3③1③2③3④⑤11⑤1A⑤12⑤2⑤3B固结快剪Ck(kPa)173123.0111113314315Φk(°)14.729.815.330.312.010.812.630.616.730.615三轴UUCuu(kPa)50.2-31.2-28.627.638.0-39.5--Φuu(°)1.8-1.2-1.71.30.8-2.0--十字板抗剪强度Cu(kPa)--*31-3128.7-----Cu’(kPa)--*5.5-5.55.7-----St--*5.6-5.65.0-----无侧限抗压强度qu(kPa)74.1-43.1-37.844.554.1-60.0--qu'(kPa)29.5-9.0-6.39.513.0-14.3--St2.5-4.8-6.04.74.2-4.2--渗透系数现场注水试验(cm/s)*4.2×10-6*2.2×10-4*3.2×10-5*2.2×10-4*3.4×10-66.5×10-63.0×10-62.3×10-4*4.8×10-5*2.9×10-4-室内试验Kv(cm/s)1.1×10-73.2×10-51.6×10-76.1×10-51.05×10-75.4×10-89.8×10-87.7×10-52.2×10-71.7×10-45.1×10-8Kh(cm/s)1.9×10-73.1...
