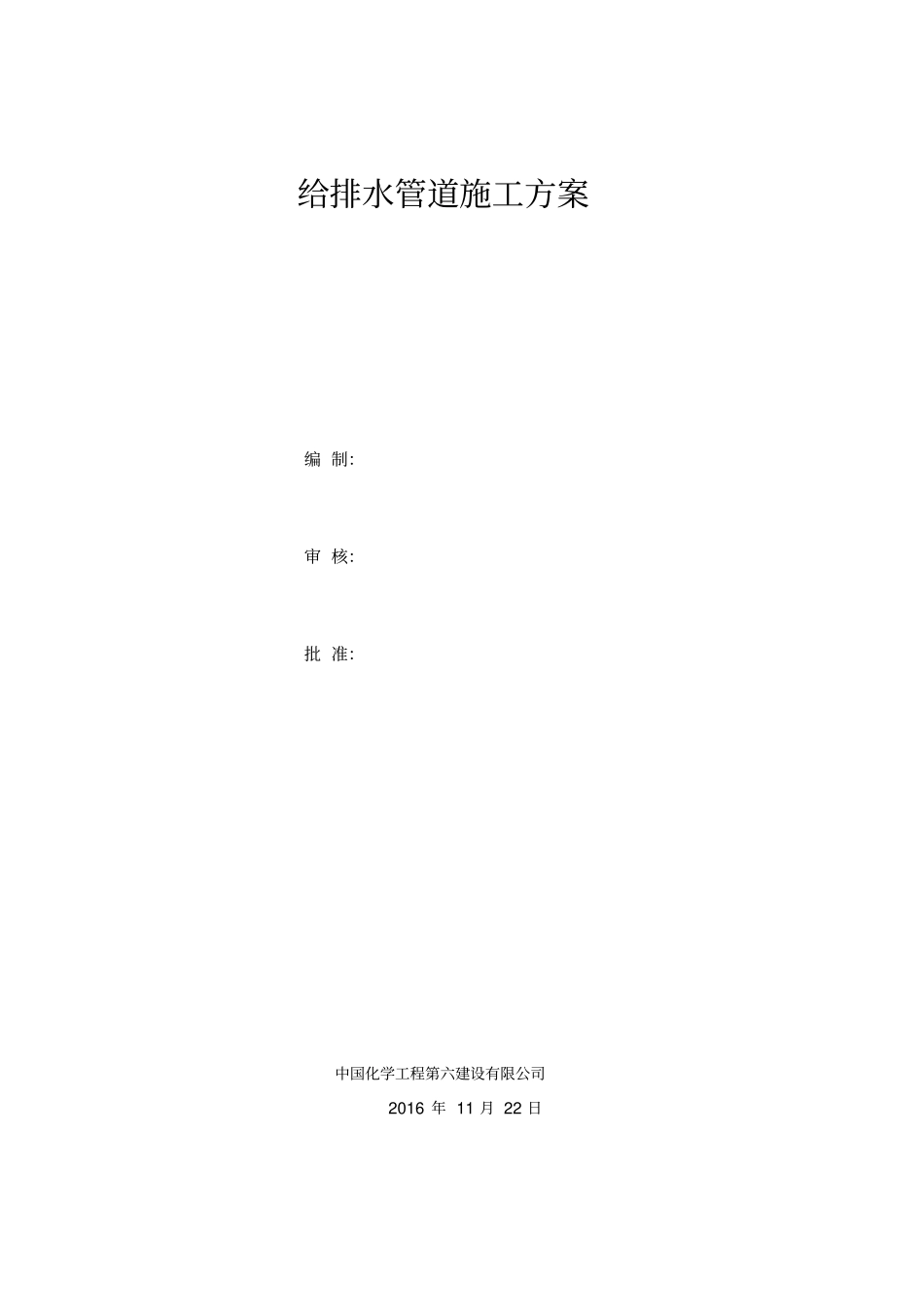

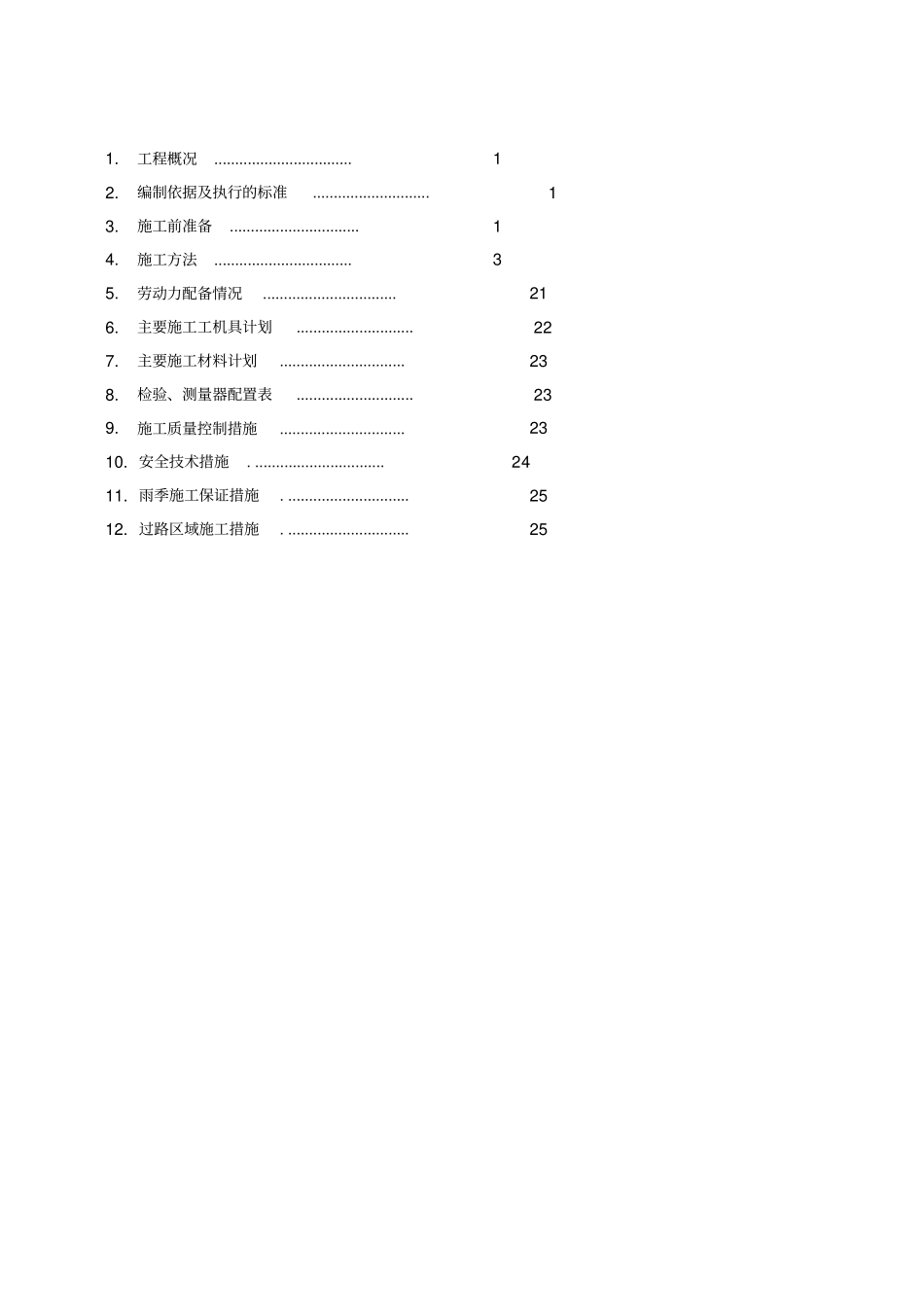

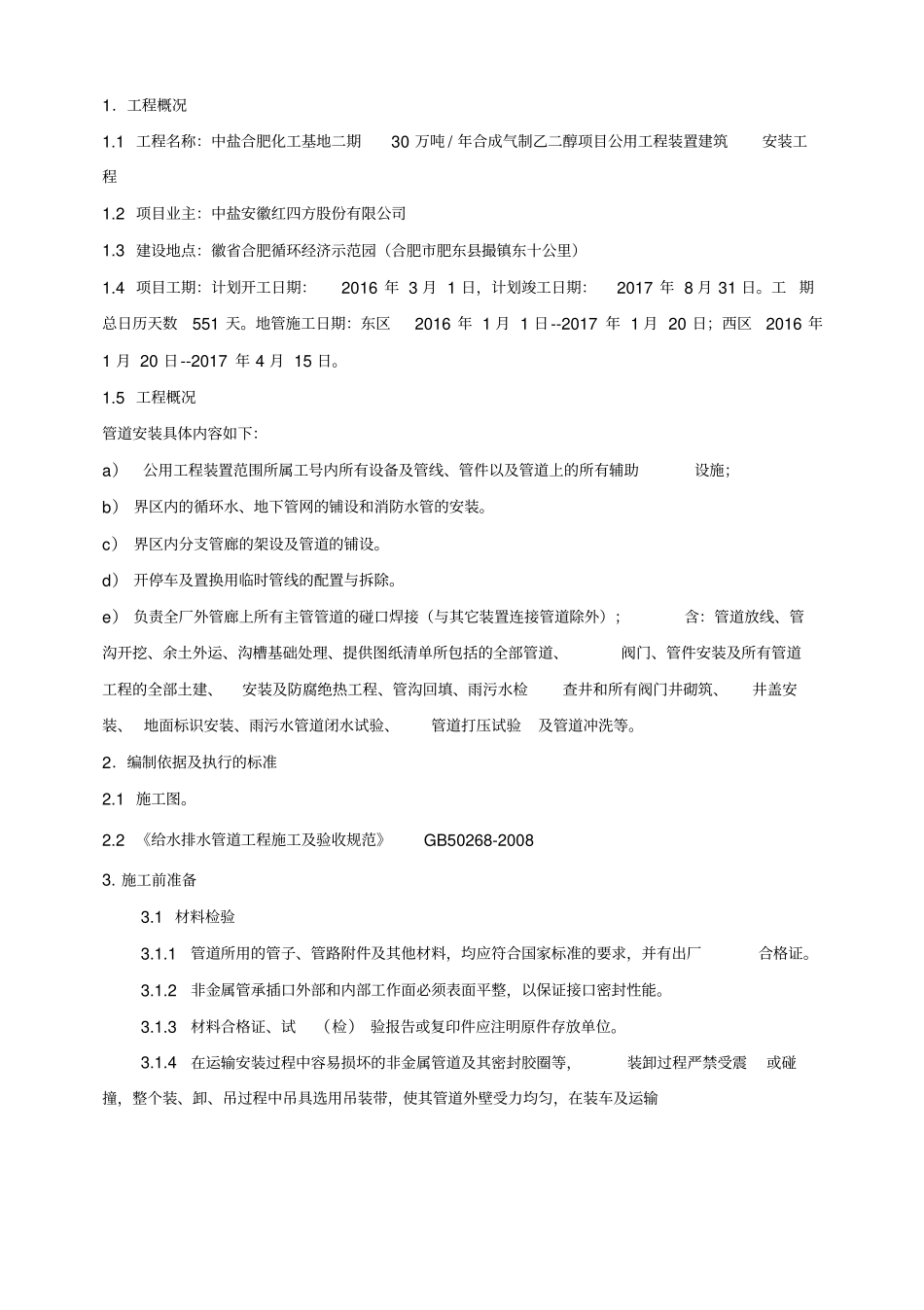

给排水管道施工方案编制:审核:批准:中国化学工程第六建设有限公司2016年11月22日1.工程概况.................................12.编制依据及执行的标准............................13.施工前准备...............................14.施工方法.................................35.劳动力配备情况................................216.主要施工工机具计划............................227.主要施工材料计划..............................238.检验、测量器配置表............................239.施工质量控制措施..............................2310.安全技术措施................................2411.雨季施工保证措施..............................2512.过路区域施工措施..............................251.工程概况1.1工程名称:中盐合肥化工基地二期30万吨/年合成气制乙二醇项目公用工程装置建筑安装工程1.2项目业主:中盐安徽红四方股份有限公司1.3建设地点:徽省合肥循环经济示范园(合肥市肥东县撮镇东十公里)1.4项目工期:计划开工日期:2016年3月1日,计划竣工日期:2017年8月31日。工期总日历天数551天。地管施工日期:东区2016年1月1日--2017年1月20日;西区2016年1月20日--2017年4月15日。1.5工程概况管道安装具体内容如下:a)公用工程装置范围所属工号内所有设备及管线、管件以及管道上的所有辅助设施;b)界区内的循环水、地下管网的铺设和消防水管的安装。c)界区内分支管廊的架设及管道的铺设。d)开停车及置换用临时管线的配置与拆除。e)负责全厂外管廊上所有主管管道的碰口焊接(与其它装置连接管道除外);含:管道放线、管沟开挖、余土外运、沟槽基础处理、提供图纸清单所包括的全部管道、阀门、管件安装及所有管道工程的全部土建、安装及防腐绝热工程、管沟回填、雨污水检查井和所有阀门井砌筑、井盖安装、地面标识安装、雨污水管道闭水试验、管道打压试验及管道冲洗等。2.编制依据及执行的标准2.1施工图。2.2《给水排水管道工程施工及验收规范》GB50268-20083.施工前准备3.1材料检验3.1.1管道所用的管子、管路附件及其他材料,均应符合国家标准的要求,并有出厂合格证。3.1.2非金属管承插口外部和内部工作面必须表面平整,以保证接口密封性能。3.1.3材料合格证、试(检)验报告或复印件应注明原件存放单位。3.1.4在运输安装过程中容易损坏的非金属管道及其密封胶圈等,装卸过程严禁受震或碰撞,整个装、卸、吊过程中吊具选用吊装带,使其管道外壁受力均匀,在装车及运输过程中管道底部和边缘垫放软质木头,并将其固定在车箱内,不致因车辆运输发生翻滚损伤管道外壁,使用前应作外观检查。3.2施工方案经过批准,施工人员通过安全培训且进行施工技术交底,其中焊工必须已经报验并现场考试合格。3.3施工前,建设单位应组织有关单位向施工单位进行现场交底,对现场在用地下管道、电缆等的位置做详细说明并提供图纸,并现场指定基准点。3.4结合图纸、现场的实际情况,地下管网的施工顺序如下:先施工东区循环水过路及区域(详见东区地管附件),后续地管施工根据现场总体施工情况,在保证施工进度及不窝工的情况下,选择不影响其他施工单位施工的管线进行施工。3.5组织机构图及质量保证体系:项目经理项目常务E副经理项目总工程师/施工经理[队4、施工方法:施工工艺流程:施工测量一开挖探沟一探明地下在用管道、电缆一土方开挖一管沟清理一管道除锈防腐T管道安装一闭水试验、试压一土方回填4.1、管线施工测量方案4.1.1工序流程:设备材料部计划经营部技术管理部综合办公室安全环境部会计财务部测量前准备(图纸、现场勘察记录等)T仪器检查校定T测量放线一填写测量放线记录f进行下道工序4.1.2准备工作4.1.2.1准备放线区段完整的施工图(包括平面图、测量成果表)、测量放线记录用表。4.1.2.2准备完好、精度符合要求并经计量检定部门检定合格且在有效期内的全站仪、经纬仪、水准仪、盘尺等。4.1.2.3准备足够的木桩或钢筋桩、记号笔、铁锤等。4.1.2.4准备放白灰线用的铁桶、铁锹等工具以及材料。4.1.2.5施工前,建设单位组织有关单位向施工单位进行现场控...
