场站目视化管理规范VIP免费

场站目视化管理规范_第1页
1/35
场站目视化管理规范_第2页
2/35
场站目视化管理规范_第3页
3/35

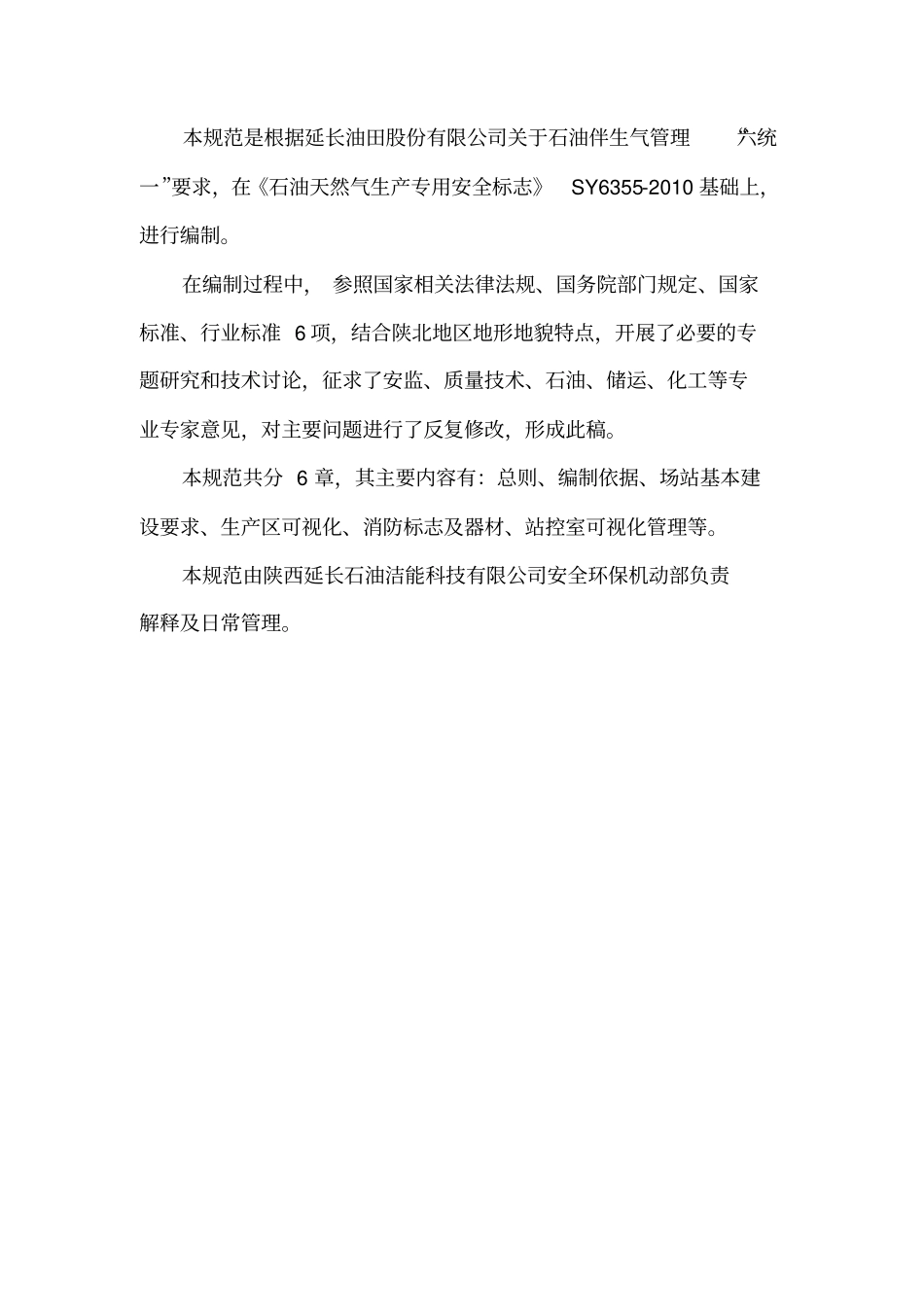

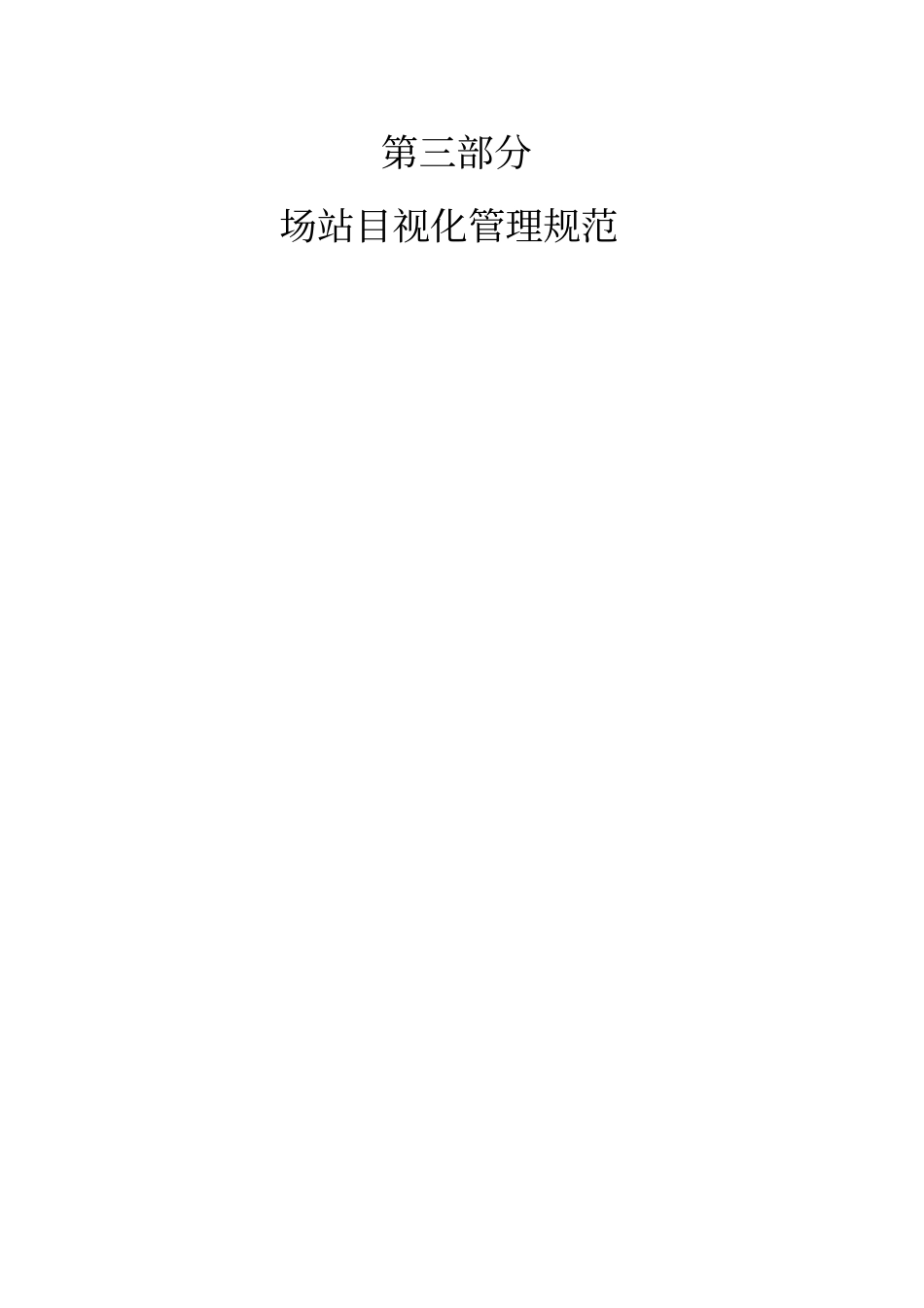

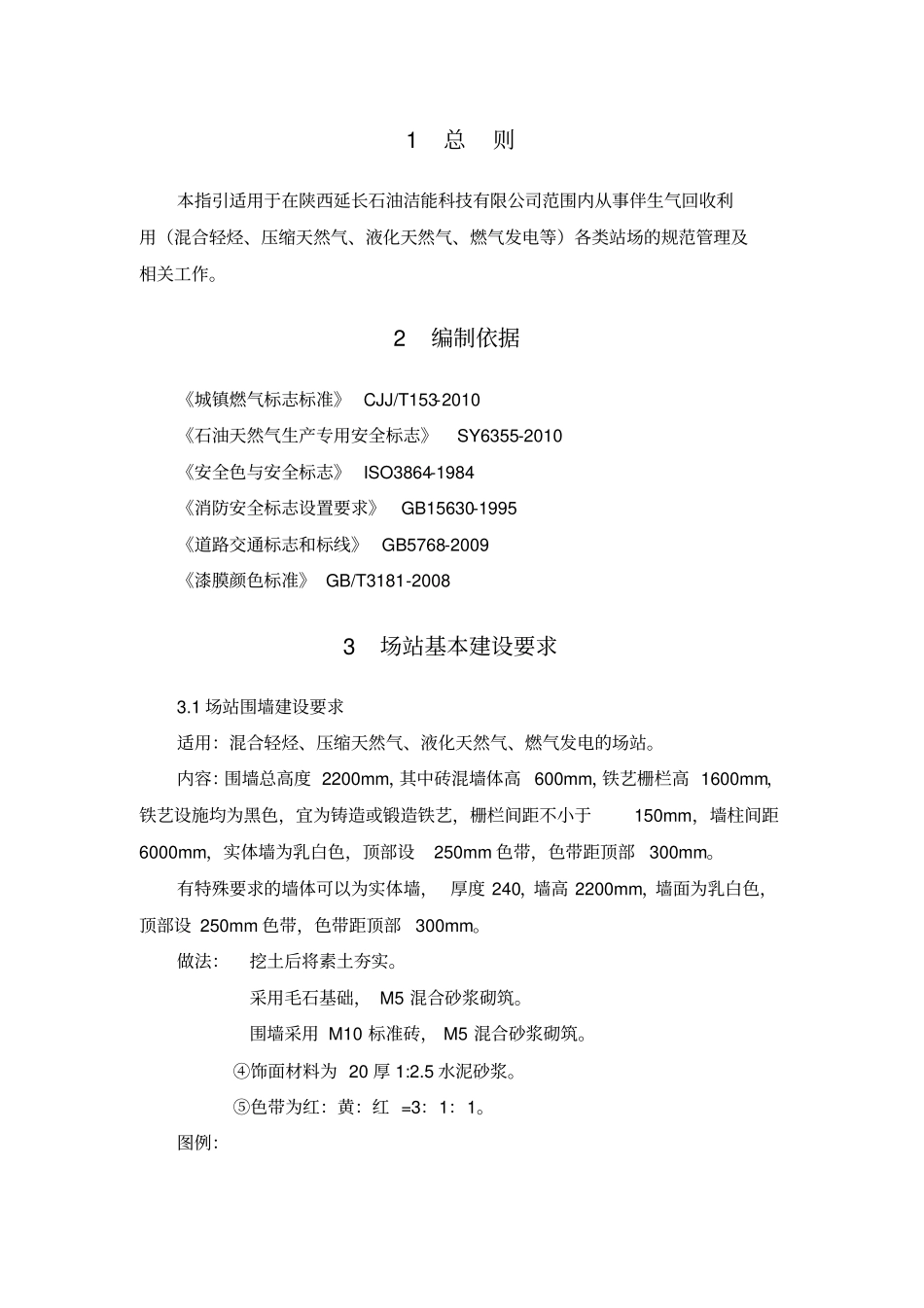

第三部分场站目视化管理规范本规范是根据延长油田股份有限公司关于石油伴生气管理“六统一”要求,在《石油天然气生产专用安全标志》SY6355-2010基础上,进行编制。在编制过程中,参照国家相关法律法规、国务院部门规定、国家标准、行业标准6项,结合陕北地区地形地貌特点,开展了必要的专题研究和技术讨论,征求了安监、质量技术、石油、储运、化工等专业专家意见,对主要问题进行了反复修改,形成此稿。本规范共分6章,其主要内容有:总则、编制依据、场站基本建设要求、生产区可视化、消防标志及器材、站控室可视化管理等。本规范由陕西延长石油洁能科技有限公司安全环保机动部负责解释及日常管理。1总则本指引适用于在陕西延长石油洁能科技有限公司范围内从事伴生气回收利用(混合轻烃、压缩天然气、液化天然气、燃气发电等)各类站场的规范管理及相关工作。2编制依据《城镇燃气标志标准》CJJ/T153-2010《石油天然气生产专用安全标志》SY6355-2010《安全色与安全标志》ISO3864-1984《消防安全标志设置要求》GB15630-1995《道路交通标志和标线》GB5768-2009《漆膜颜色标准》GB/T3181-20083场站基本建设要求3.1场站围墙建设要求适用:混合轻烃、压缩天然气、液化天然气、燃气发电的场站。内容:围墙总高度2200mm,其中砖混墙体高600mm,铁艺栅栏高1600mm,铁艺设施均为黑色,宜为铸造或锻造铁艺,栅栏间距不小于150mm,墙柱间距6000mm,实体墙为乳白色,顶部设250mm色带,色带距顶部300mm。有特殊要求的墙体可以为实体墙,厚度240,墙高2200mm,墙面为乳白色,顶部设250mm色带,色带距顶部300mm。做法:挖土后将素土夯实。采用毛石基础,M5混合砂浆砌筑。围墙采用M10标准砖,M5混合砂浆砌筑。④饰面材料为20厚1:2.5水泥砂浆。⑤色带为红:黄:红=3:1:1。图例:3.2场站大门建设要求适用:混合轻烃、压缩天然气、液化天然气、燃气发电的场站。内容:大门门柱550mm×550mm,门柱高度2400mm,门宽4000mm(可根据其他要求适当调整)。铁艺大门,铁艺设施均为黑色,宜为铸造或锻造铁艺,栅栏间距不小于150mm做法:垫层底标高为现场地面标高以下600mm,采用100mm厚C15混凝土垫层,垫层宽度比砖基础每边宽出100mm。垫层施工应严格控制标高及轴线位置。门柱采用等高砖砌基础,砖基础底面宽度为790mm。基础以上采用M10标准砖,M5混合砂浆砌筑。饰面材料为20厚1:2.5水泥砂浆。图例:3.3道路及场地要求进站路按照路基宽5m,路面有效宽度3.5m,路基采用厚度为15cm泥结碎石压实处理。路面坡度不大于30°,道路上斜坡与路面夹角不小于120°,斜坡必须整齐。道路一侧应设排水沟。进站路有桥涵的,涵管的铺设应符合工程设计要求。站区场地采用砾石铺垫,砾石层厚度0.06m,边缘采用砖砌道牙保护,砖砌道牙高0.06m,站场边缘设排水沟。人行道为砖路面,宽度0.8m。排水坡度为0.5%。4生产区可视化4.1场站进口处可视化管理综合须知4.1.1场站标识牌场站标识牌一般由公司及站名标牌、安全指示牌、警示标牌三部分构成,站场安全标示牌应符合石油天然气生产专用安全标志SY6355-2010的规定。公司及站名标牌尺寸为450mm×350mm,不锈钢材质,底色为不锈钢本色,上方设公司名称,颜色为黑色,字体为汉仪大黑简体,中间设站点名称颜色为红色,字体为汉仪大黑简体。图例:4.1.2进站须知牌规格为2000mm×1200mm,材质为不绣钢,两立柱支撑,安装位于站场大门口右侧,距离门柱2m附近,内容主要包括入场注意事项,安全提示等内容。图例:效果图4.1.3危险点、源、安全疏散路线及巡检线路告知牌1危险等级、因素及颜色主要危险因素:火灾、爆炸、毒性等级颜色:高危险(红色)中高危险(黄色)中低危险(蓝色)2尺寸:2000mm×1200mm,距地面高应为800mm。图例:4.1.4静电释放器图例:设置于工艺、生产区域、罐区、大门入口处右侧4.1.5装置区安全警示牌适用:混合轻烃回收站、CNG、LNG站工艺装置区入口处明显位置。尺寸:1000mm×1100mm,距地面高应为800mm。材料:不锈钢腐刻(露天)、亚克力背雕(室内)图例:4.1.6罐区安全警示牌适用:混合轻烃回收站、CNG、LNG站罐区入口处明显位置。尺寸:700mm×900mm,距地面...
